Cotas de Ângulos

As Cotas de Ângulos apresentam os valores do ângulo


  • entre um par de linhas ou de arestas lineares
  • ou o ângulo de um elemento curvo
    Nota: Cotas de Ângulos não estão disponíveis na Janela Documento 3D.

Método de Construção Cota de Ângulo

A Cota de Angulo tem dois Métodos de Construção (escolha a partir da Caixa de Informações ou das Definições de Cota de Angulo):

  • Método de Construção Cota Interior (aguda):

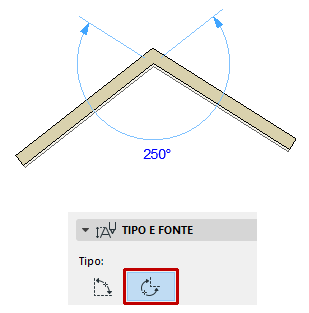

  • Método de Construção Cota Exterior (obtusa):


Coloque a Cota de Angulo Entre Duas Arestas

Para cotar um angulo entre duas arestas:

  1. Clique em uma aresta ou linha.
  2. Clique em uma segunda aresta ou linha.
  3. Clique uma terceira vez para posicionar a cota do ângulo.

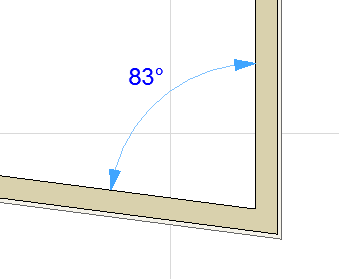

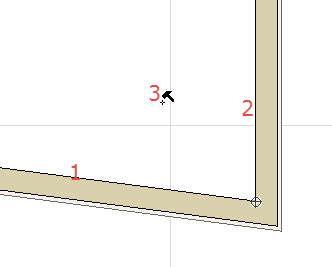

    AngleDimPlace1.png      AngleDimPlace2.png

Você também pode clicar em qualquer uma das quatro posições na janela ou em uma Linha Guia, para definir dois vetores. Clique novamente para colocar a cota de ângulo entre os dois vectores: neste caso, as cotas de ângulos não são associativas.

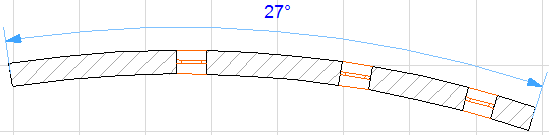

Colocar Cota de Angulo em Elemento Curvo

  1. Selecione a ferramenta Cota de Ângulo na Caixa de Ferramentas.
  2. Clique sobre o elemento curvado. Os dois limites do arco serão automaticamente marcados.

  3. Clique com o cursor Martelo para colocar a cadeia de cota.
