Vista do local do projeto atual (arrastar e soltar)
Abra o Leiaute.

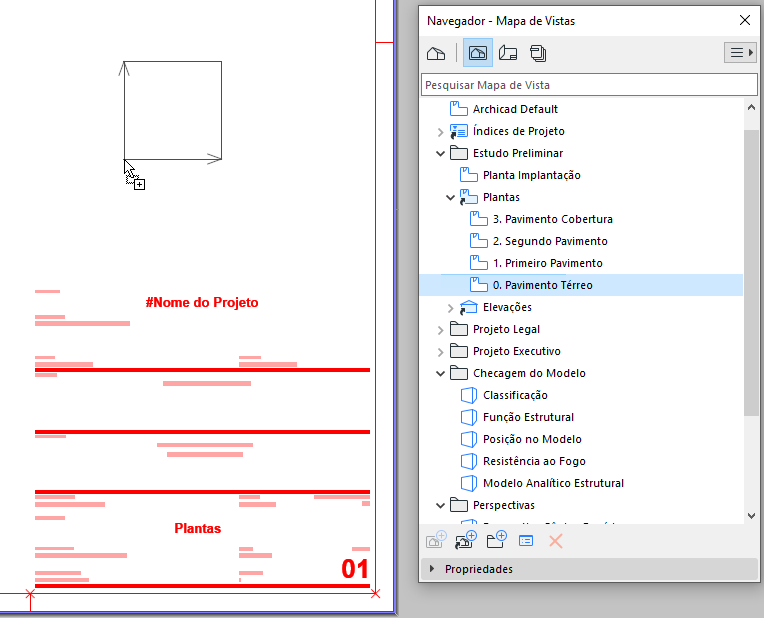

Do Navegador, arrastar e soltar itens (pontos de vista ou vistas) diretamente para o Leiaute. Agora estes são Desenhos.
Nota:
Um ponto de vista adicionado a um Leiaute também é convertido em uma vista e adicionado ao Mapa de Vista.
Se você arrastar e soltar vários itens para o Leiaute, estes são dispostos com base nas Definições de Colocação de Desenho em Definições do Leiaute Mestre.Figura 1. Arraste a vista para o Leiaute; este se torna um Desenho
Vista do local do projeto atual (Ferramenta de Desenho)
Abra o Leiaute.
Ative a ferramenta Desenho, depois clique no Leiaute.

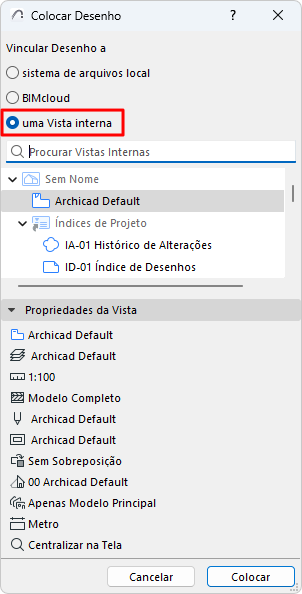

No diálogo que aparece, escolha "Vista interna", depois selecione uma vista.
Clique Colocar.
Posicionar a vista do projeto externo (comando menu)
use Arquivo > Conteúdo Externo > Colocar Desenho Externo
Na caixa de diálogo que aparece: escolha um arquivo de projeto (PLA ou PLN).
Na próxima caixa de diálogo: Selecione a(s) vista(s) a importar e um método para as adicionar ao Livro de Leiautes.
Clique Colocar.
Nota: Ao colocar uma vista de outro arquivo de projeto abrirá outra instância do aplicativo. Para evitar isto: Vá para Opções > Ambiente de Trabalho > Mais Opções e marque "Não abrir nova instância do MEP Designer"
Vista do local a partir do projeto externo (Seletor de Projetos do Navegador)
Abra o Navegador ou Organizador do projeto ativo.

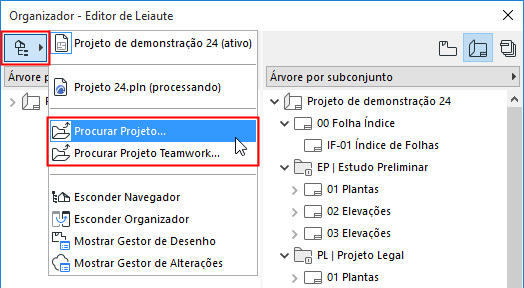

A partir do botão Escolher Projeto: clique em Procurar Projeto ou Procurar Projeto Teamwork.
Escolha um arquivo de projeto externo
Se estiver navegando em um projeto Teamwork: Escolha o BIMcloud, então o projeto que você precisa. O projeto de origem e o projeto hospedeiro devem ser da mesma versão.
A estrutura em árvore do projeto é agora mostrada no Navegador.
Arraste e solte as vistas para o Leiaute na janela ativa.
Nota: Ao colocar uma vista de outro arquivo de projeto abrirá outra instância do aplicativo. Para evitar isto: Vá para Opções > Ambiente de Trabalho > Mais Opções e marque "Não abrir nova instância do MEP Designer."
Colocar arquivo de desenho externo (métodos múltiplos)
Abra o Leiaute.
Arraste e solte um arquivo de desenho (um de cada vez) de seu sistema de arquivo
Ou navegue pelo sistema de arquivos ou BIMcloud usando qualquer um destes métodos:
Ative a ferramenta Desenho, depois clique em Leiaute.
Escolha "sistema de arquivo local" e, em seguida, navegue.
Nota: Para ligar um desenho a um projeto Teamwork, o projeto Teamwork de origem precisará ter sido desenvolvido em um Archicad com o mesmo número de versão que o projeto hospedeiro.
Colocar páginas selecionadas de um PDF
Isto funciona se o PDF for colocado usando o comando arrastar e largar ou um comando do menu Arquivo.
Se o desenho importado for um PDF com várias páginas:

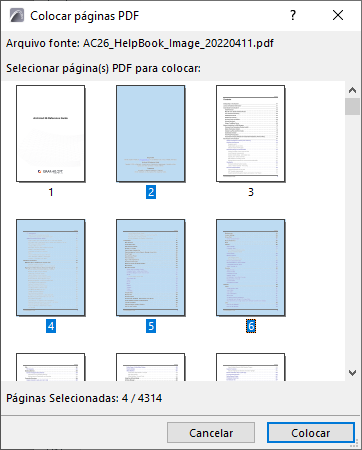

Aparece um diálogo de escolha. Selecione uma ou mais páginas ou todas.
Clique Colocar.
Substituir uma página PDF

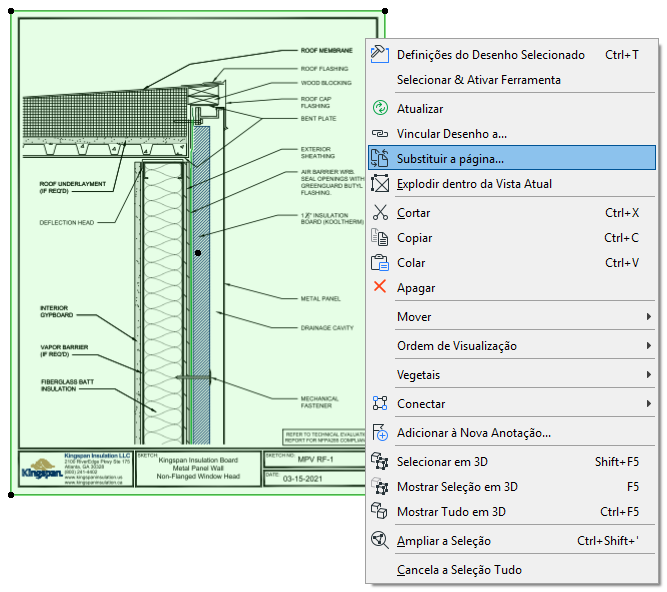

Depois de inserir um PDF, use o comando de menu de contexto “Substituir página” (em Desenhos ou Gestor de Desenhos selecionados) para revincular a outra página dentro do mesmo documento PDF.
Salvar Vista e Colocar no Leiaute (comando)
Nota: Este comando não está disponível em todas as versões localizadas.
O comando está disponível:
a partir do menu de contexto das janelas ativas
a partir do menu de contexto vista/ponto de vista no Pop-up do Navegador (no caso de uma vista, o comando é chamado simplesmente Colocar no Leiaute)
a partir do menu Documentação
Este comando ativa a janela de leiaute (abrindo o Leiaute ativo mais recente ou o primeiro Leiaute no Livro de Leiaute).
Clique para colocar o Desenho.
Colocar Desenho usando o Organizador (modo Editor de Leiaute)
No Publicador de Leiautes do Organizador, pode arrastar e largar pontos de vista, vistas e arquivos externos, a partir da lista hierárquica, à esquerda, para o Livro de Leiautes, à direita. (Ou utilize o comando Colocar Desenho, no lado esquerdo do Organizador.)
A colocação dos Desenhos obedece às seguintes regras:
Se soltar um item sobre o nome de um leiaute existente, o desenho será adicionado a esse leiaute.
Se soltar um item sobre o nome de um subconjunto ou sobre o próprio Livro de Leiautes, o desenho será colocado em um novo leiaute, criado automaticamente dentro do subconjunto (ou no nível superior do Livro de Leiautes).
