Definir Grupos de Colisão

Nos Grupos 1 e 2, use a interface de critérios para definir os grupos de colisão.

• Para verificar as colisões entre todos os tipos de elementos, use os mesmos critérios para ambos os grupos.
• Para verificar colisões entre elementos 3D e apenas elementos MEP, limite um dos grupos a elementos classificados como MEP.

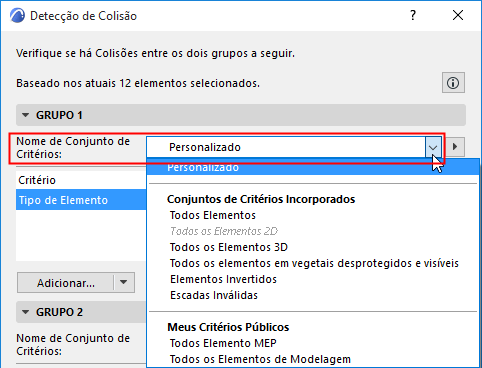

• Para usar um critério salvo anteriormente para definir um Grupo de colisão: clique na seta Nome de Conjunto de Critérios para listar os conjuntos de critérios do projeto:





  • Se você escolher um Conjunto de Critérios aqui, seu conteúdo substituirá os critérios atuais do Grupo de Colisão
  • Os conjuntos de critérios listados podem ser desativados se o conjunto incluir critérios não aplicáveis à Detecção de Colisão (por exemplo, tipos de elementos 2D ou propriedades IFC)

    Consulte também Conjuntos de Critérios Pré-Definidos.

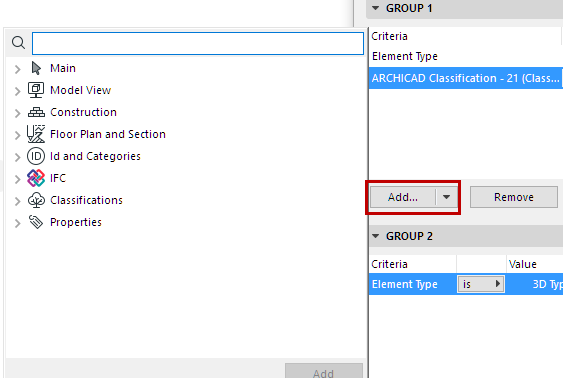

• Clique em Adicionar para abrir uma caixa de diálogo para escolher as Propriedades e os Parâmetros para limitar o grupo.
