Exemplo: Verificação de Colisão de Altura Livre

Vamos verificar a colisão da Altura Livre nesta vista 3D do modelo.

1. Vá para Modelagem > Verificação do Modelo > Detecção de Colisão.

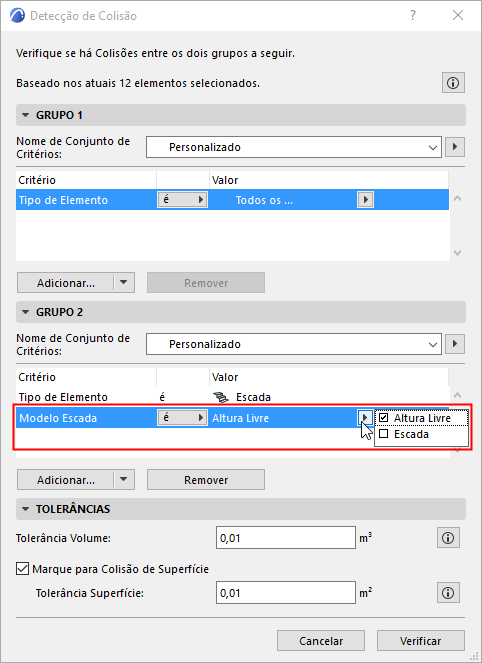

2. Na caixa de diálogo, defina os critérios de colisão.





   • Para o Grupo 1: todos os elementos 3D
   • Para o Grupo 2: Escadas, considerando a parte da Altura Livre do Modelo da Escada.
3. Pressione Verificar para executar a Detecção de Colisão.
4. O Relatório de Verificação do Modelo é aberto para mostrar os resultados. Aqui, para cada resultado, você pode visualizar os elementos relacionados no modelo e criar Anotações, conforme necessário.

   Consulte Relatório de Verificação do Modelo .
