Limpar Linha: Excluir valor DN para duto ou segmento de tubo

Ao duplicar e editar tabelas de dimensões: Use o comando "Limpar Linha" na página de segmento de duto ou tubo para apagar entradas desnecessárias.

Como resultado, talvez seja necessário reatribuir dimensões de elementos para elementos dos modelos existentes.

Para segmento de duto ou tubo:

  1. Selecione uma linha DN na lista.

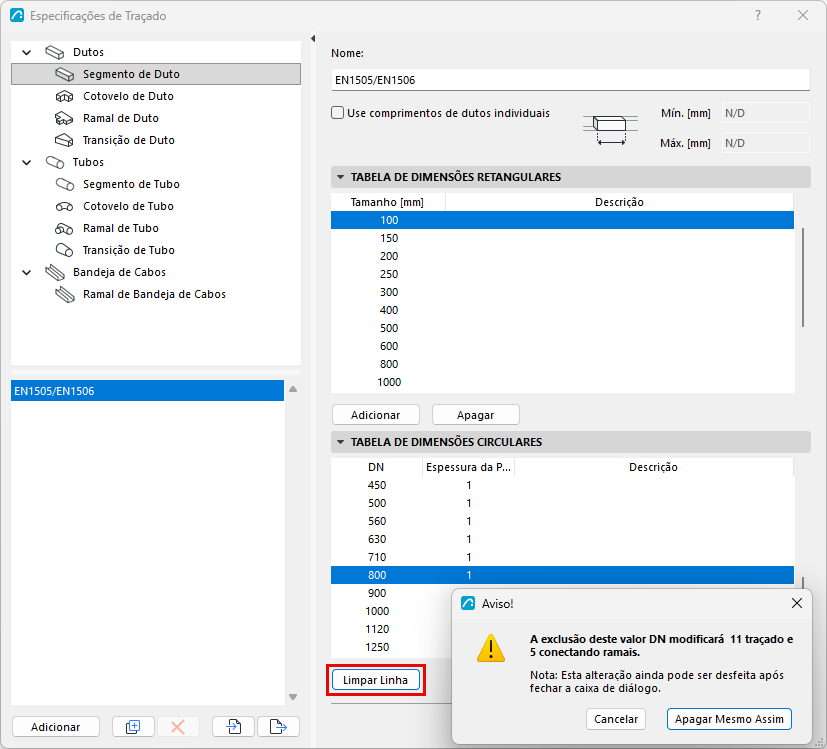

  2. Clique no botão Limpar Linha: Isso apaga os valores selecionados. O DN não está mais disponível para ser atribuído a elementos do modelo.
  3. Os elementos do modelo existentes que usam o DN apagado recebem automaticamente um novo valor de DN (o próximo maior na lista)
    • Nesse caso, você receberá um aviso antes de continuar. Você pode desfazer o comando Limpar Linha depois de sair da caixa de diálogo.

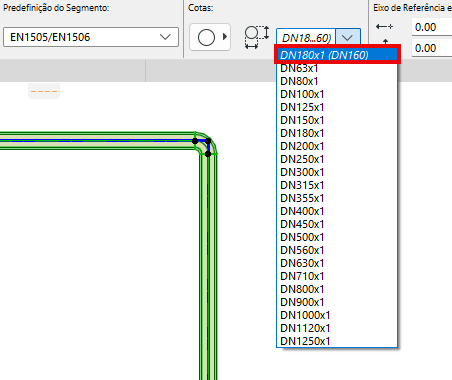

  4. Para cada elemento do modelo afetado, os dados DN atuais e anteriores estão listados em itálico. Obviamente, você pode reatribuir suas definições de DN conforme necessário.
