Escolha as predefinições de dimensões para o traçado MEP

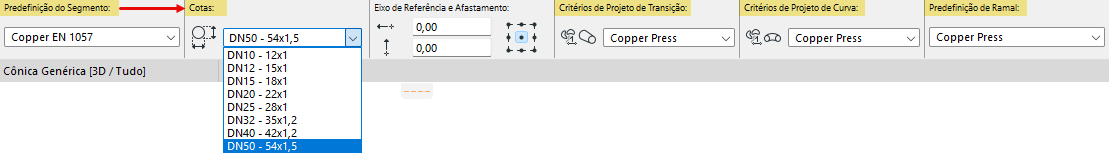

Na caixa de informações, escolha predefinições (tabela de dimensões) para as partes do traçado MEP: segmentos, cotovelos, ramais e transições.


  • Para segmentos de traçado, escolha uma predefinição de segmento
  • Para segmentos de traçado: escolha também uma dimensão DN. Os cotovelos e ramais desses traçados também usarão a mesma DN de suas respectivas predefinições.
  • Para elementos de cotovelo e transição, escolha uma predefinição em "Critérios de Projeto"
  • Para elementos de ramais, escolha uma predefinição em “Predefinições de Ramais”
