Adicionar Sistema MEP ao Navegador do Sistemas

Abra o Navegador do Sistema MEP realizando uma das seguintes ações:

• no menu Janela> Paletas ou
• use o atalho da barra de ferramentas do MEP

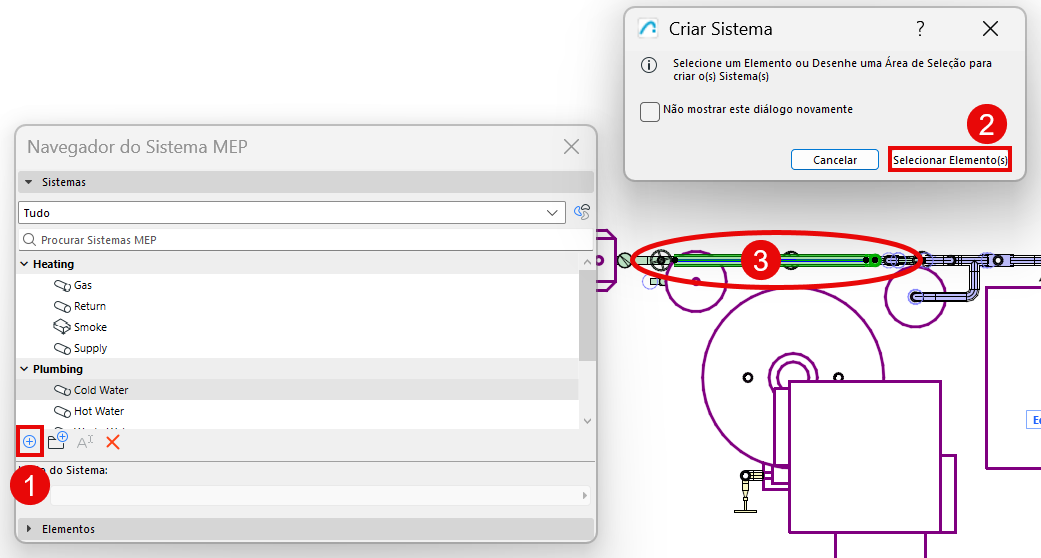

1. No Navegador do sistema, clique em "Mais" [+]
2. Na caixa de diálogo que aparece, clique em Selecionar Elementos.
3. Selecione elementos do Sistema OU ponto inicial do sistema:

   No modelo, faça um dos seguintes procedimentos:

   • Selecione o ponto inicial do sistema (um elemento MEP como ponto inicial para sistemas de dutos ou tubos: sua porta representa de onde o ar ou o fluido virá)
     • O elemento do ponto inicial deve ser a extremidade aberta de um traçado ou um equipamento ou acessório conectado (não um terminal).
     • Para ver as Terminações e Conexões Abertas nas vistas em 2D, ative a opção Conexões MEP Abertas em Visualização > Opções de Visualização na Tela.
   • OU selecione um ou mais elementos MEP para fazer parte do sistema
     Dica: Você pode selecionar elementos de diferentes sistemas MEP; cada sistema será adicionado separadamente

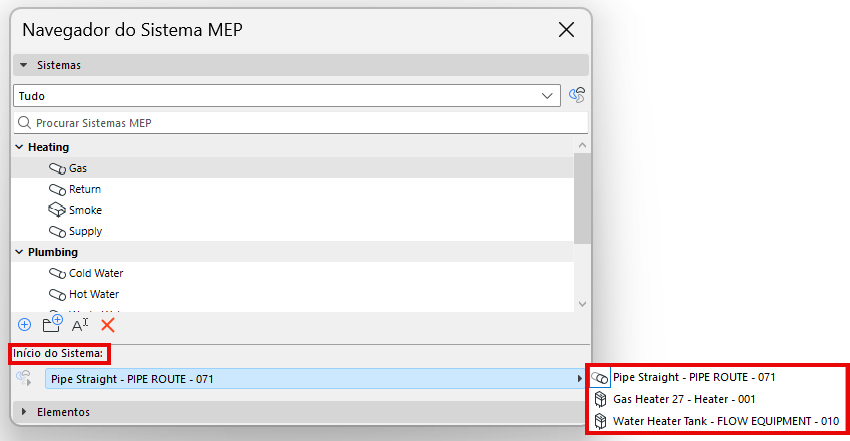

   • Para cada sistema, escolha um ponto de partida válido no menu suspenso Início do Sistema





     Nota: Se você posteriormente eliminar o ponto de partida do Sistema (por exemplo, adicionar um terminal à extremidade aberta), este será excluído do navegador, porque não tem uma extremidade aberta. Um alerta permitirá que você desfaça isso ou continue. Nesse caso, você poderá adicionar o Sistema ao navegador posteriormente usando um ponto de início diferente.

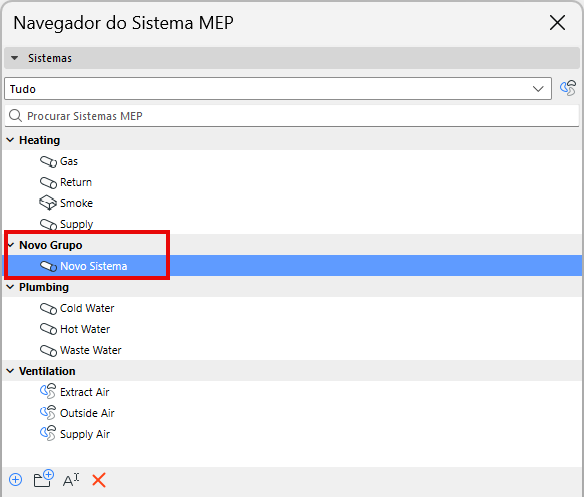

4. O novo sistema é adicionado ao navegador em um "Novo grupo"





5. Renomear ou organizar sistemas ou grupos

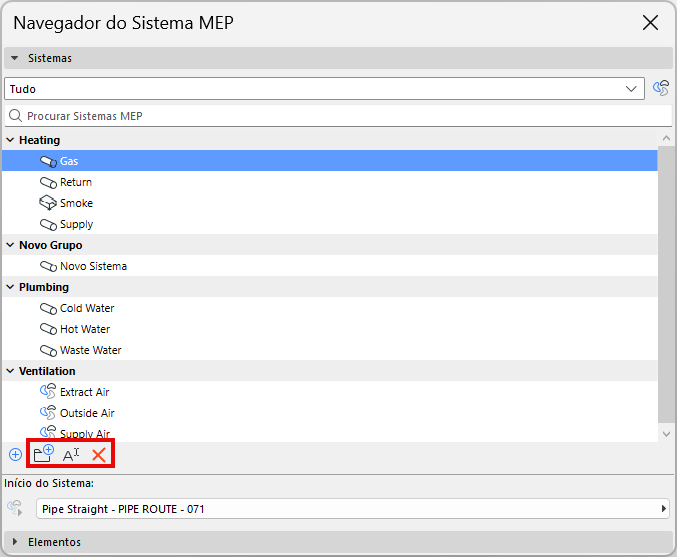

• Use os ícones de comando para renomear ou apagar qualquer grupo ou sistema selecionado
• Para adicionar um sistema a um grupo diferente: Clique e arraste o sistema para um nome de grupo diferente
