Use comprimentos individuais para tubos e dutos
Durante a modelagem, você pode preferir visualizar os traçados como um único elemento longo para manter uma aparência limpa do modelo. No entanto, para fins de documentação, pode ser mais útil visualizar e extrair os comprimentos reais dos segmentos do traçado.

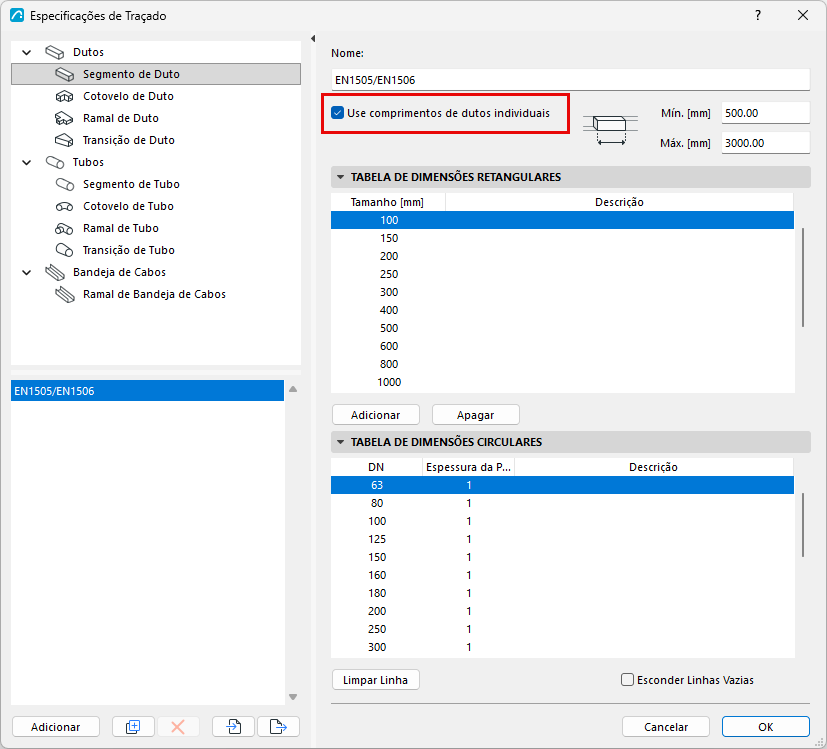

Para definir essa opção, abra Especificações do Traçado.
Para segmentos de Tubos ou Dutos ou bandeja de Cabos:
- Marque a opção "Usar comprimentos individuais"
- Insira os comprimentos mínimo e máximo para refletir as especificações de comprimento do fabricante (por exemplo, para o seu tipo de duto)

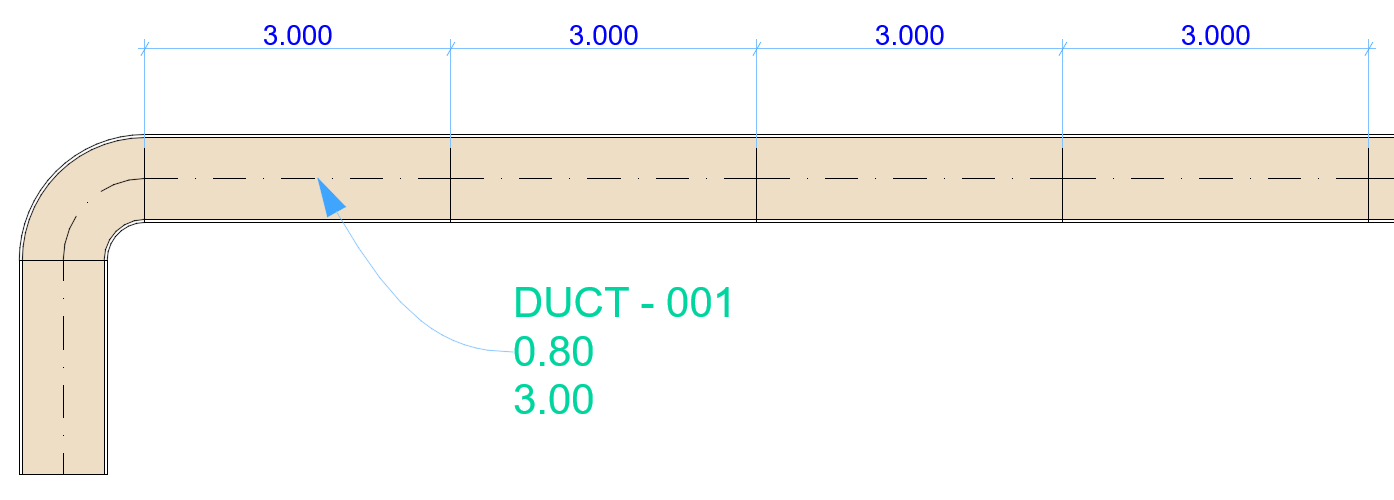

Agora o modelo exibe o comprimento de cada segmento com base nas especificações do seu traçado. Estes dados também são mostrados para o segmento selecionado nas Definições de Seleção de Traçado.

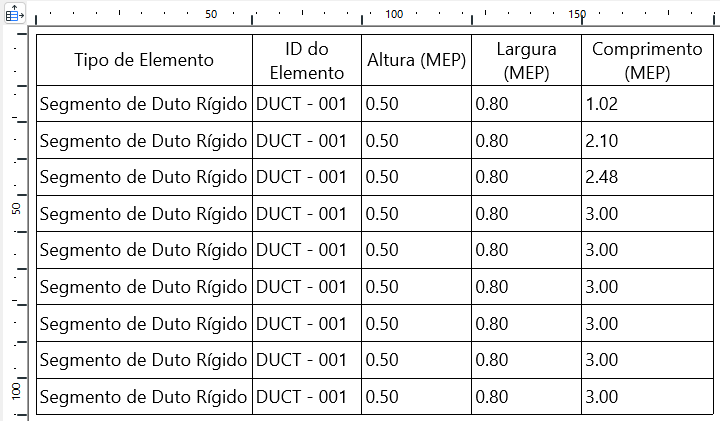

Você pode criar um rótulo para cada segmento separadamente e listá-los no Mapa Interativo.

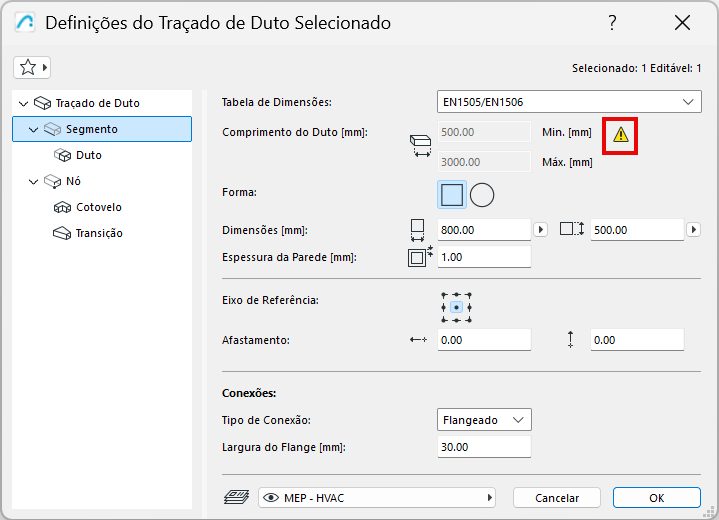

Com a opção "Usar comprimentos individuais" ativada: você ainda pode modelar qualquer geometria de traçado, mas se forem criados segmentos muito curtos, as Definições de Traçado irão alertá-lo:
Otimizando comprimentos de segmentos: ajustes automáticos
Na medida do possível, o programa otimizará automaticamente os comprimentos dos segmentos onde quer que seja necessário. Se o segmento do traçado contiver um comprimento "remanescente" que esteja dentro da sua faixa de mínimo/máximo definida nas Especificações de Traçado: ele é simplesmente adicionado ao traçado.
Se o comprimento "remanescente" for menor que o comprimento mínimo, ele é automaticamente esticado para o comprimento mínimo. Esse alongamento extra é então subtraído da parte anterior (comprimento total).
