Ramais e Takeoffs
Construa seu traçado MEP de forma intuitiva: selecione uma ferramenta MEP e clique no traçado existente para adicionar ramais, takeoffs, etc.
Consulte Também Editar graficamente o Traçado.

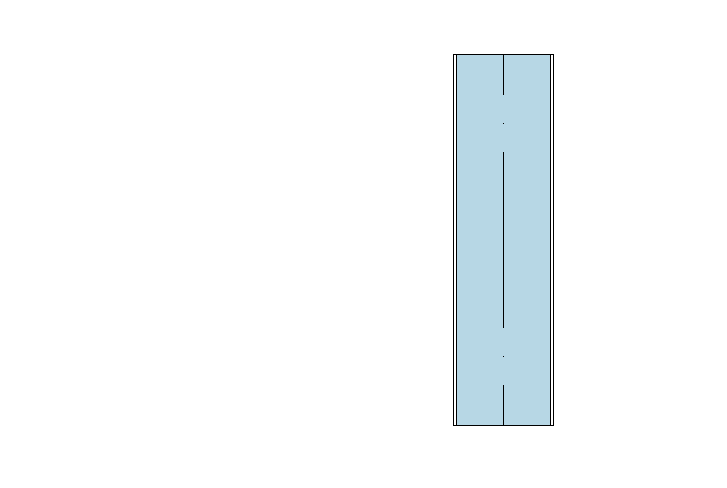

Adicionar Ramal automaticamente conectando traçados
Ao conectar um duto ou tubo a outro duto/tubo, um ramal é inserido automaticamente.
O traçado original é dividido em vários elementos de traçado.
Você pode conectar traçados mesmo que eles tenham Tipos de Sistemas MEP diferentes.
Ambas as partes conectadas permanecem em seus respectivos Tipos de Sistema MEP.
Por exemplo: conecte o sistema de tubos de Água Potável Quente ao de Recirculação de Água Potável, ou conecte o sistema de esgoto ao sistema de ventilação de esgoto.
Assista ao vídeo: Conectar tubos de sistemas diferentes

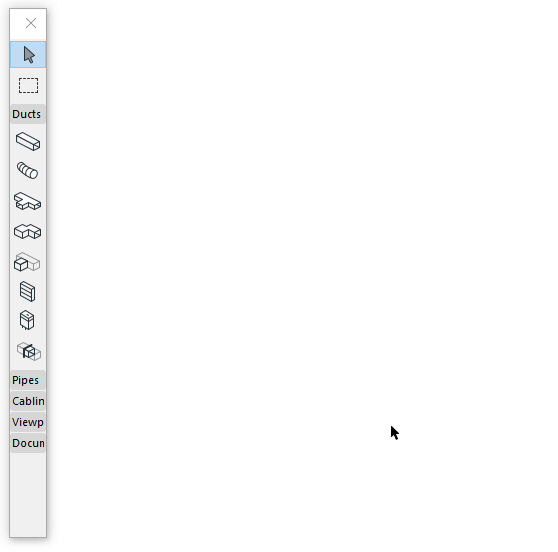

Adicionar Take-off de Duto
Use a ferramenta Take-off para colocar um elemento Take-off e, em seguida, conecte um duto a ele. Um elemento de transição é criado automaticamente.
Conversão automática de cotovelo para galho
Ao adicionar um novo segmento de traçado de tubulação a partir de um cotovelo existente, o cotovelo é automaticamente convertido em um T ou em uma conexão de derivação. Essa conversão funciona mesmo se o novo tubo tiver um diâmetro diferente do existente.
