Rotulando Quadro Elétrico

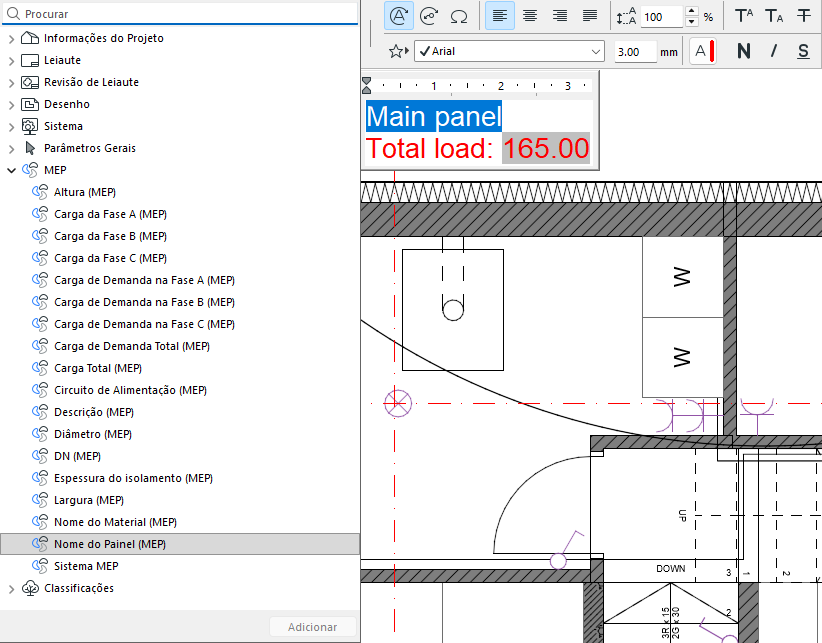

Para Quadros Elétricos, os seguintes parâmetros de Texto Automático estão disponíveis na categoria MEP.

Os parâmetros de Texto Automático retornam os seguintes valores:

Nome do Quadro - O nome do Quadro Elétrico. No caso de circuitos, o nome do Quadro de Distribuição Principal.
Carga da Fase A/B/C - A carga elétrica total da Fase A/B/C.

Exemplo: Um Dispositivo Elétrico possui uma Potência aparente de 15 VA e pertence a um circuito que utiliza apenas a Fase A (os circuitos e as suas fases são definidos na caixa de diálogo de definições de um elemento de Quadro Elétrico). Todos os 15 VA contribuirão para a Carga da Fase A.

Nota: Se a caixa de seleção Potência aparente estiver desmarcada para o dispositivo, ou se o dispositivo não fizer parte de nenhum circuito (o seu campo Alimentação estiver definido como “Principal”), o dispositivo não contribuirá com nada para nenhuma Fase de Carga.

Carga Total - A soma das Cargas das Fases A, B e C.
Carga de Demanda da Fase A/B/C - A carga de demanda elétrica total da Fase A/B/C. Cálculo: A Potência aparente que um Dispositivo Elétrico contribui para uma Fase é multiplicada pelo valor do Fator de Demanda, com base na Classificação de Carga do dispositivo.

Exemplo: Um Dispositivo Elétrico contribui com 15 VA para a Carga da Fase A. Sua Classificação de Carga está definida como “Iluminação”, com um Fator de Demanda de 0,8 (conforme especificado nas Definições do Projeto Elétrico). A Carga de Demanda que o dispositivo contribui para a Carga de Demanda da Fase A é 15 * 0,8 = 12 VA.

Carga de Demanda Total - A soma das Cargas de Demanda das Fases A, B e C.
