Verificação da Qualidade do Modelo Físico

Introdução

A verificação da Qualidade do Modelo Físico ajuda a garantir que o Modelo Físico esteja correto, filtrando determinadas modelagens e anomalias geométricas. Assim como acontece com outros tipos de verificação de modelo, os resultados (listados no Relatório de Verificação do Modelo) chamam sua atenção para possíveis problemas.

A caixa de diálogo Verificação da Qualidade do Modelo Físico contém uma lista de verificação de parâmetros. Você pode verificar o modelo com base em todos os parâmetros listados ou apenas em alguns destes. Cada parâmetro é brevemente descrito abaixo (consulte Parâmetros da Verificação do Modelo Físico).

Os valores limite/tolerância desses parâmetros podem ser personalizados - por exemplo, para estar em conformidade com os padrões de modelagem ou com as regras do seu software de análise estrutural.

Como Funciona a Verificação da Qualidade do Modelo Físico

Concentra-se em elementos físicos de construção (não em Membros 1D e 2D)
Os elementos de Construção são considerados independentemente de sua Função Estrutural (exceto para um parâmetro: consulte Outro Elemento Estrutural mais próximo que)
Apenas os elementos visíveis são verificados
Se elementos forem selecionados: apenas os elementos selecionados serão verificados

Execute a Verificação da Qualidade do Modelo Físico

Na janela 3D/Planta/Corte:

Abra Modelagem > Verificação do Modelo> Qualidade do Modelo Físico

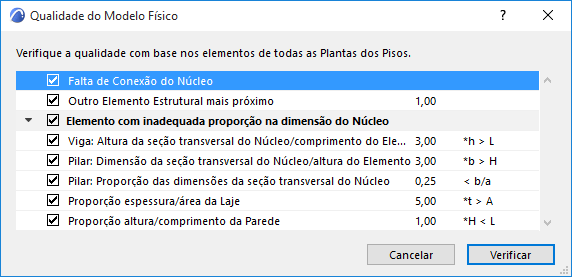

A Verificação da Qualidade do Modelo Físico é baseada nos parâmetros listados (consulte Parâmetros da Verificação do Modelo Físico para mais detalhes). Desmarque qualquer parâmetro que não deva ser considerado.
Clique em Verificar.
O Relatório de Verificação do Modelo é aberto para mostrar os resultados.
Consulte Relatório de Verificação do Modelo .
