Mensagens de Aconselhamento (Avaliação Energética)

Erros e Soluções Recomendadas

(resolução obrigatória antes de continuar)

• propriedades físicas de materiais utilizados não são definidas
• Ícone de erro: “Materiais de Construção com propriedades em falta”
• Lista de Materiais de Construção em falta
• A fazer: "Selecione o Material de Construção relevante na caixa de diálogo dedicada e digite os valores em falta no painel Propriedades Físicas (os valores precisam ser maiores de que zero)."
• "Dados Climáticos não estão disponíveis." (em falta ou o servidor encontra-se inacessível)
• Ícone de erro, "Dados Climáticos não estão disponíveis."
• "Para editar os Dados Climáticos, abra a caixa de diálogo Definições Ambientais na paleta Revisão do Modelo."
• “Um ou mais Material de Construção/Estrutura Composta utilizada está em falta"
• Ícone de erro, "Estruturas com atributos em falta."
• Lista de estruturas com Material de Construção em falta
• "Selecione os elementos modelo relevantes e edite o seu atributo Material de Construção."
• "Erro de execução da Simulação de Energia." (erros de motor durante a simulação de energia por hora)
• Ícone de erro, "Erros de motor da simulação."
• Lista de <Código + descrição do erro de motor>.
• A fazer: "Contatar apoio técnico:"
• “Nenhum Perfil de Operação válido selecionado.”
• Ícone de erro, "Perfil de Operação está em falta ou não definido."
• A fazer: "Selecione um perfil disponível no diálogo Perfil de Operação."
• "Erro de análise do modelo energético."
• Ícone de erro, "Análise do modelo energético não encontrou qualquer estrutura ou vãos."
• A fazer: "Teste a geometria das Zonas e atualize-a utilizando o comando Atualizar Zonas."

Avisos e Soluções Recomendadas

(resolução opcional antes de continuar)

• "Zonas estão desatualizadas e/ou possuem erros." (ou seja, não atualizadas, zonas sobrepostas, zonas visíveis que não estão atribuídas a qualquer TB) - zonas em vegetais escondidos não irão aparecer
• "Zonas desatualizadas:"
• Lista de Zonas - ID da zona, nome da zona, nome do bloco térmico
• A fazer: "Teste a geometria das Zonas acima e atualize-a utilizando o comando Atualizar Zonas."
• "Os dados da localização variam entre localização do projeto e dados climáticos."
• Ícone de aviso, “Dados de localização não correspondem entre localização do projeto e dados climáticos."
• A fazer: "Ou se modifica a localização do projeto na caixa de diálogo Definições de Localização, ou se modificam as definições climáticas no diálogo Definições Ambientais, acedidas através da paleta Revisão do Modelo.”
• O sistema de edifício simplificado está ligado a um Bloco Térmico.

  "Blocos Térmicos com sistema de construção simplificado:"

  • Lista de Blocos Térmicos - amostra de cor, número, nome
  • A fazer: "Escolha definições detalhadas no diálogo Sistemas do Edifício e adicione o detalhes relevantes de sistemas AVAC utilizado no edifício."
  • Ícone de aviso, "Membrana do edifício não está fechada porque a parede externa contém um vão vazio."
  • A fazer: "Reveja a lista de Vãos e modifique qualquer vão vazio se necessário."
• "Membrana do edifício contém um ou mais vãos vazios."

Nas listas Estruturas e Vãos, emerge um ponto de exclamação de aviso amarelo junto aquelas entradas que contêm dados errados ou em falta. (Os itens problemáticos da lista também são realçados a cor-de-rosa.)

Ver Atribuição de Dado Adicional e Entrada.

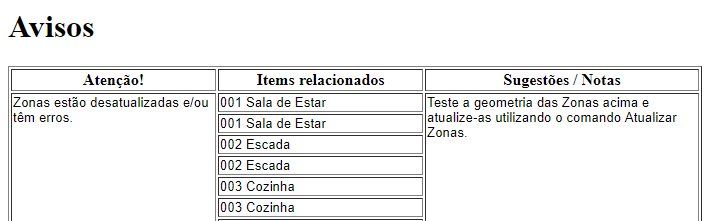

Mostrar Lista no Browser

• Clicar o botão Mostrar Lista no Browser do diálogo Mensagens de aconselhamento para visualizar a lista de erros e avisos em uma janela do navegador. Desta forma, a lista pode permanecer aberta como referência enquanto fixa o modelo do edifício no Archicad seguindo as instruções do campo Sugestões / Notas.
