Definições Gerais para Avaliação Energética
Esta seção contém informações sobre como definir suas preferências gerais para a função de avaliação Energia.
Unidades
A Avaliação Energética utiliza as unidades de cálculo por si definidas no Archicad, em Opções > Preferências do Projeto > Unidades de Cálculo. Assim, a Avaliação Energética utiliza as mesmas unidades que o Projeto do Archicad em que é aplicada.
Opções adicionais de definição da unidade:
- Ao definir componentes de sistemas de Aquecimento e Ventilação na caixa de diálogo de Métodos Construtivos, selecione entre Celsius e Fahrenheit para a temperatura da água.
Desta forma, por exemplo, você pode definir a escala da temperatura da Geração de água quente independentemente de outras unidades. (Isto pode ser útil se seu país usa o sistema métrico e temperatura em Fahrenheit, simultaneamente.)
- Nos painéis do Calculador valor U (valor R) e Sobreposição Valor U (valor R), clique no pop-up para alternar entre o valor U e o valor R, conforme necessário.
Convenções de Modelagem Gerais
Para os melhores resultados com a Avaliação Energética, siga estas convenções de modelagem de energia de edifícios no Archicad:
- Utilize a ferramenta Malha para modelar o nível do terreno no local do edifício, sobretudo se este for irregular.
- Não utilize múltiplas paredes (ou lajes ou coberturas) paralelas separadas para modelar estruturas compostas. Se existirem construções no modelo do edifício, assegure-se de que apenas uma das estruturas paralelas está visível no modelo energético e que as Zonas de Espaço Internas adjacentes toquem nessa estrutura.
- Utilize tramas de modo consistente no seu projeto: uma trama em particular deverá indicar sempre o mesmo material de construção ou composição.
Consulte Avaliação Energética: Direto do BIM para o BEM para mais detalhes sobre as diretrizes de modelagem.
Definições de Teamwork
Se você estiver trabalhando em um projeto Teamwork, você deve primeiro reservar a paleta Revisão do Modelo Energético utilizando a interface de luz de controle na paleta ou as caixas de diálogo que abrem com a mesma.
Personalizar Cores da Revisão do Modelo Energético

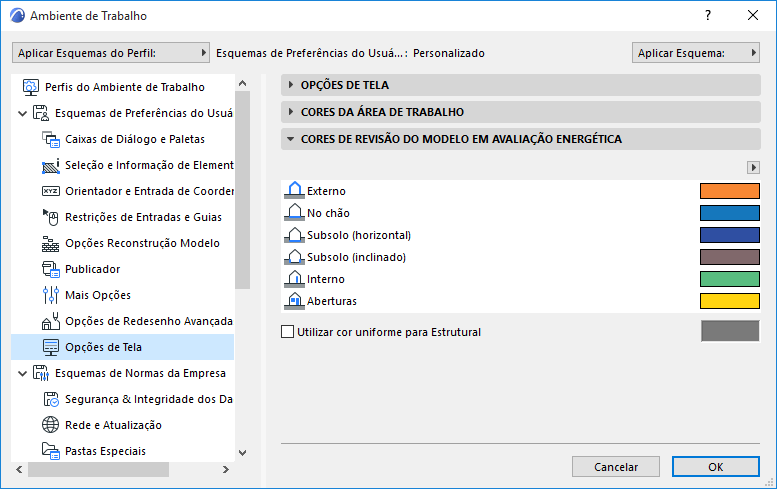

Para definir ou alterar as cores 3D padrão para Estruturas e Vãos listados na paleta Revisão do Modelo: vá para Opções > Ambiente de Trabalho > Opções de Tela e utilize o painel Cores de Revisão do Modelo em Avaliação Energética:

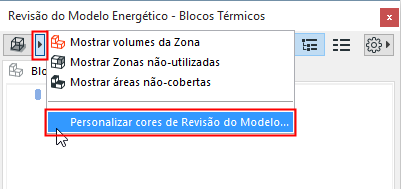

Uma forma rápida para acessar a estes controles é selecionando Personalizar Cores de Revisão do Modelo à direita do botão Mostrar em 3D, na parte superior da paleta Revisão do Modelo:
