Formatos CAD (Salvar)

Arquivo DWF (.dwf)

Pode salvar vistas de Planta e Corte/Elevação/EI ou Documento 3D em DWF (Desenho Formato Web):

Ative o Piso requerido ou a janela de Corte/Elevação/EI ou Documento 3D e selecione o comando Salvar Como do menu Arquivo. Selecione o formato de arquivo DWF da lista, clique no botão Salvar e escolha uma das opções seguintes:

  • ASCII - arquivo texto ASCII legível e editável. Pode ser um pouco longo.
  • Binário - arquivo binário com um tamanho menor que a versão ASCII.
  • Binário Comprimido - menor, o mais facilmente transportável arquivo binário comprimido.
  • Pode visualizar o arquivo DWG gravado com qualquer web browser que suporta o Plug-in DWF. Você pode fazer o download de um visualizador DWF em:   http://www.autodesk.com/products/design-review. Um visualizador de domínio público baseado em Java - com algumas limitações - pode ser encontrado em http://www.cadviewer.com.

Arquivos DXF/DWG (.dxf, .dwg)

Para mais detalhes, consulte Salvar Arquivos DWG/DXF.

Arquivo MicroStation (.dgn) - Versão 7

Na Planta, utilize Arquivo > Salvar como..., e selecione o formato Arquivo MicroStation (.dgn).

O conversor exporta vistas 2D (janelas de planta, elevação e seção) para o formato 2D MicroStation (apenas versão 7).

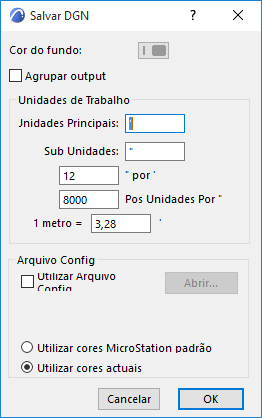

Na caixa de diálogo que aparece:



Especifique a cor do fundo e as Unidades de trabalho para o arquivo exportado.

Todos os elementos são exportados como primitivas de desenho (pontos, linhas, arcos, textos, polilinhas, triângulos e polígonos).

Arquivo Config

Durante o output, você é questionado para designar um arquivo de configuração opcional (.txt), que controla a atribuição de vegetais, tipo de linha, fonte e conversão de cor.

  • O formato DGN v7 está limitado a 64 vegetais (layers). Se o arquivo MEP Designer contiver mais, então ele "patina". O arquivo configuração pode controlar a correspondência entre vegetais. Na ausência do arquivo configuração, a ordem por padrão é alfabética.
  • Conversão de cor de caneta: definida no arquivo configuração. De outro modo, o Add-On utilizará as atribuições por padrão.
  • Conversão de fonte. Se o arquivo de configuração estiver faltando, a Extensão (add-on) usará como padrão a fonte vetorial internacional (sempre presente no MicroStation).
  • Se você definir uma tradução Chicago-Chicago, certifique-se de que a fonte Chicago TrueType esteja carregada no MicroStation (com o comando Elemento > Texto > Exibir > Arquivo >Importar). Se não for carregado, ele será revertido para o padrão.

Se desejar que o texto tenha a mesma aparência em ambos os arquivos, use fontes monoespaçadas (por exemplo, Courier) na planta.

Hachuras de símbolos e tipos de linhas não são exportados nesta versão.

Depois que o arquivo DGN estiver carregado no MicroStation, você deve usar o comando Vista Geral para ver o desenho completo; este não ajustará a escala automaticamente.

Consulte também Abrir Arquivo MicroStation (.dgn) - Versão 7 ou 8.
