Agrupar DXF-DWG

1. Use a opção Arquivo > Interoperabilidade > Agrupar, e escolha de onde deseja baixar o arquivo: de uma pasta de Arquivo ou do BIMcloud
2. Na caixa de diálogo Agrupar arquivo navegue até o arquivo DXF ou DWG desejado.
3. Clique em Abrir.
4. Aparece a caixa de diálogo Agrupar DXF-DWG. Você dispõe de duas opções:

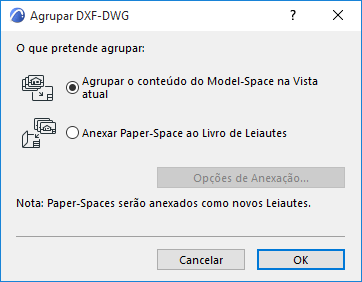

• Agrupar conteúdo do espaço do Modelo na Vista atual: Selecione esta opção para agrupar a porção do Model Space (Espaço do Modelo) do arquivo DXF-DWG no projeto. A vista superior dos elementos do AutoCAD no Model Space do DXF-DWG será gerada e colocada como elementos 2D.

  Defina outras opções no diálogo que aparece: Caixa de Diálogo Agrupar DXF-DWG Model-Space.

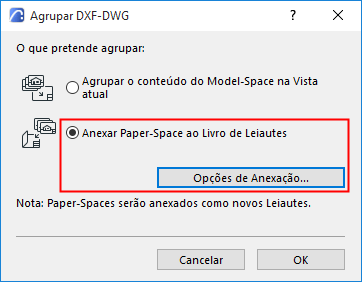

• Anexar o Paper Space(s) no Livro de Leiautes: Escolha esta opção para anexar o(s) Paper Space(s) do arquivo DXF-DWG ao Livro de Leiautes.
• As definições do Paper Space serão convertidas em leiautes.
• Um novo Leiaute Mestre será criado se o desenho DXF-DWG contiver definições de tamanho do Paper Space ainda não disponíveis no MEP Designer.
• O conteúdo da Viewport do DXF-DWG será convertido em desenhos e colocado nos Leiautes. Esses Desenhos não são editáveis; eles aparecem no Gestor de Desenhos  com o estado “interno”.
• Os elementos desenhados no Paper Space serão convertidos em elementos do MEP Designer e colocados diretamente nos Leiautes.

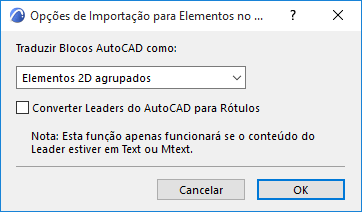

  Clique em Acrescentar Opções para definir outras opções:.









Traduzir Blocos do AutoCAD como:

Escolha uma Opção:

• Elementos 2D
• Elementos 2D agrupados
• Itens da Biblioteca

  Consulte Opções de Abertura (Configurar Tradução DXF/DWG).

Converter Leaders AutoCAD em Rótulos: marque esta opção para efetuar esta conversão durante o processo Agrupar.

Se você deixar esta caixa desmarcada, os Leaders do AutoCAD serão convertidos em elementos 2D simples.
