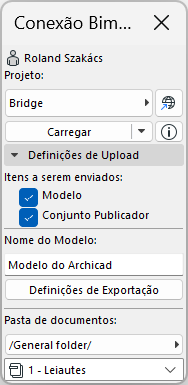

Conexão Bimplus



Publique modelos e documentação no Bimplus da Allplan.

Nota: É necessário ter uma conta Bimplus para usar a conexão Bimplus.

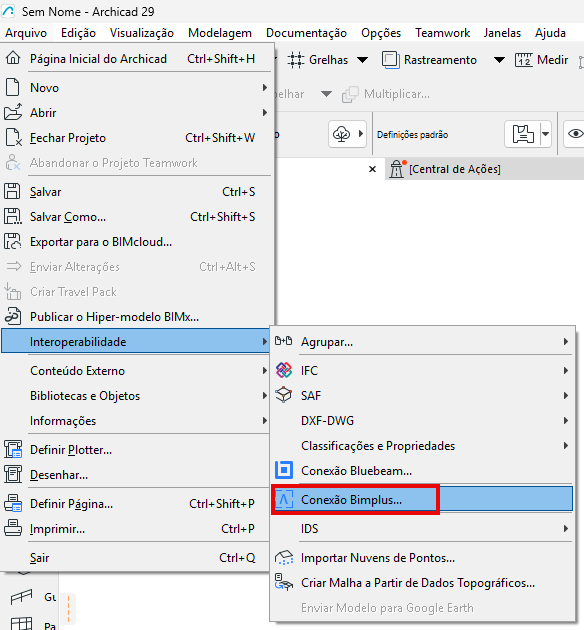

  1. Arquivo > Interoperabilidade > Conexão Bimplus

  2. Faça login com uma conta Bimplus.

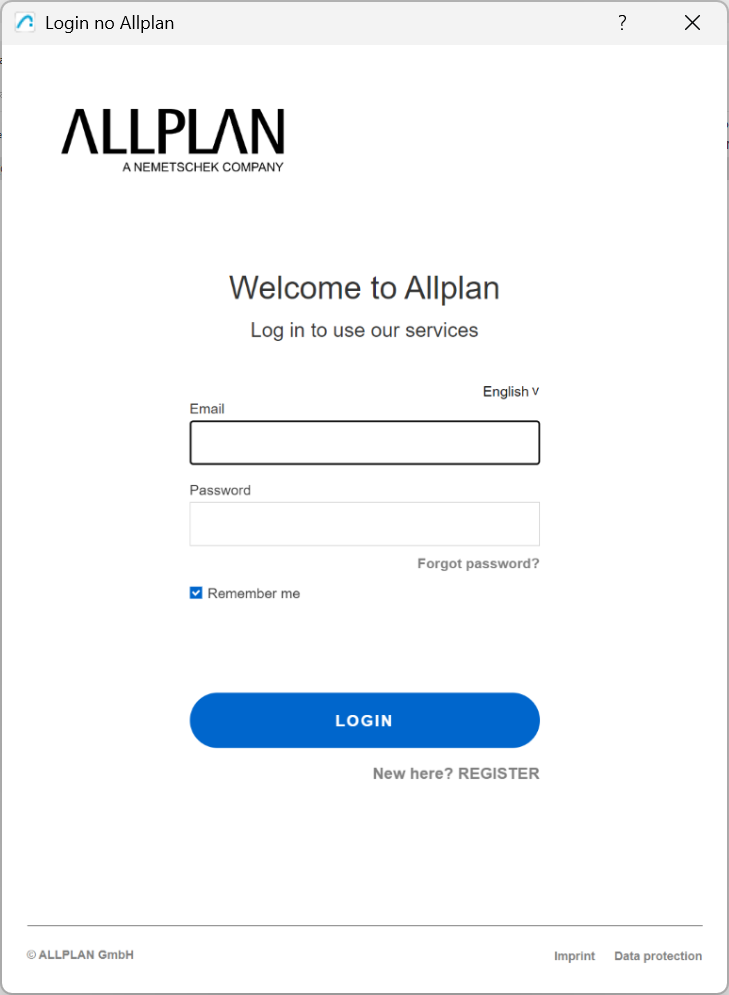

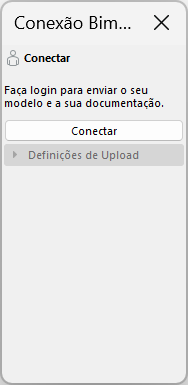

    BimplusSignin.png BimplusSignin2.png

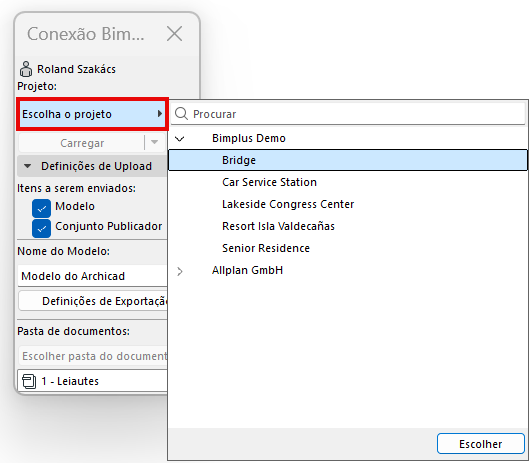

  3. Selecione o Projeto Bimplus.

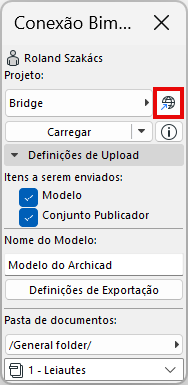

    Nota: Para abrir o projeto Bimplus no navegador, clique no botão Ícone ao lado do seletor de Projeto. Você verá o estado atual do modelo, bem como os nomes ou estruturas do modelo.

  4. Configurar Definições de carregamento.

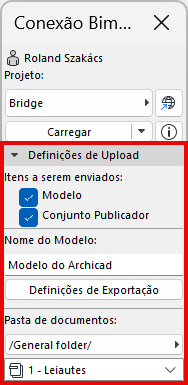

    Nas Definições de Carregamento (Upload), você pode:

    • Escolher os itens a serem carregados
    • Nomear o modelo
    • Configurar as Definições de Exportação
    • Escolher uma pasta de documentos
    • Selecionar Conjunto Publicador

    Definições Exportação

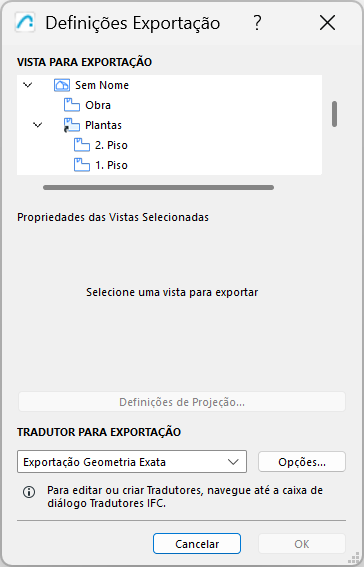

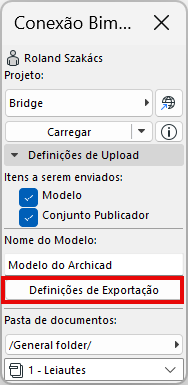

    BimplusExportSettings.png BimplusExportSettings2.png

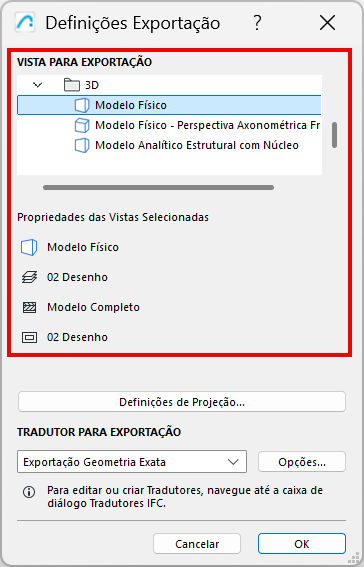

    Selecione uma Vista 3D e um Tradutor de IFC para exportação no painel Definições de Exportação.

    OBS: Selecione uma vista 3D para exportar, de modo a ver suas propriedades e Definições de Vista no painel Propriedades de Vista Selecionada.

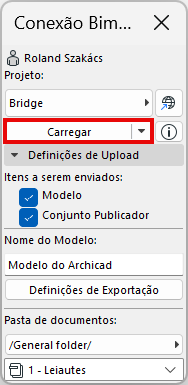

  5. Clique em "Carregar" para carregar o conjunto de Modelo e/ou Publicador para o Bimplus.


Os processos de exportação, publicação e carregamento de modelos podem ser cancelados a qualquer momento durante o processo de carregamento.

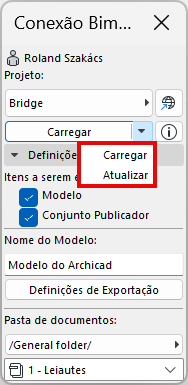

OBS: No caso de um arquivo com o mesmo nome, o Carregamento criará uma nova revisão para o modelo ou documento. Selecione "Atualizar", no menu suspenso, se desejar substituir a revisão do modelo ou documento existente.



Depois de fazer o carregamento, o Bimplus processará o modelo em alguns minutos (dependendo do tamanho do modelo) e, em seguida, você poderá explorá-lo.

OBS: O Bimplus Connection só pode carregar documentos do MEP Designer e, em seguida, atualizá-los para uma nova revisão. Não é possível baixar dados do Bimplus para o MEP Designer.
