Atribuir ou Editar Propriedade IFC/Valores de Atributo

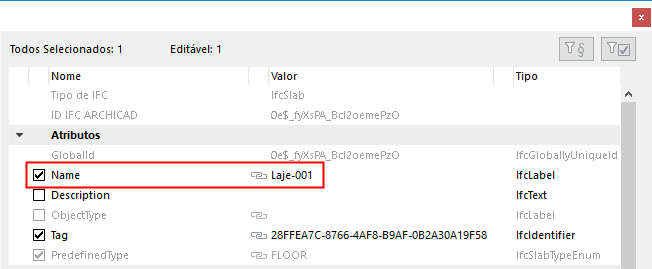

Para qualquer elemento selecionado no Gestor de Projeto IFC, substitua qualquer propriedade editável ou valor de atributo, conforme necessário.

A exibição de Atributos e Propriedades IFC no Gestor de Projeto IFC indica o estado dos dados:

• PRETO: Os itens editáveis podem ser substituídos por um valor pessoal.
• Caixa de Seleção: Uma caixa de seleção ativa indica que essa propriedade ou atributo tem um valor.





  Nota: Não se esqueça de que, se você ativar a opção “Mostrar apenas itens com valores”, então os itens sem valor não serão exibidos aqui. Consulte Dados de Filtro Mostrados no Gestor de Projeto IFC .

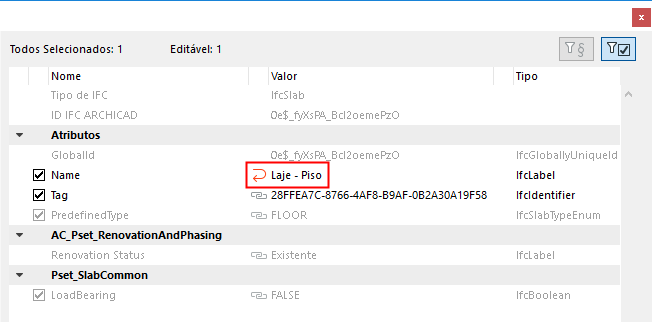

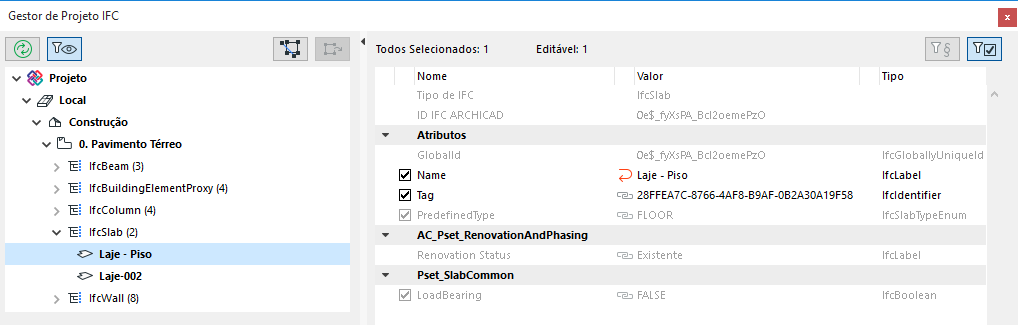

• SETA VERMELHA: Um valor personalizado é mostrado com uma seta vermelha: clique nele para reverter para o valor original.





• CINZA: não pode ser modificado aqui no Gestor de Projeto IFC.

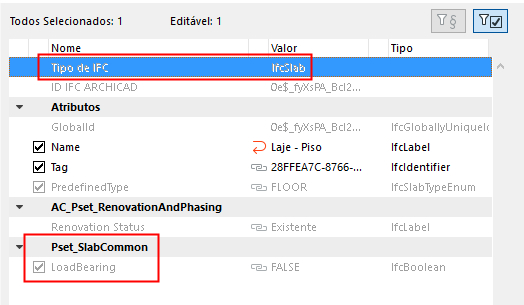

• O Tipo de IFC do elemento depende da definição de Mapeamento de Tipo da Pré-visualização do Tradutor de IFC. Este item está em cinza e não é editável aqui.
• Encadeado: Este valor é derivado de alguma outra interface. Por exemplo:





  • As propriedades do IFC IsExternal e LoadBearing (consulte a imagem abaixo) estão em cinza e não são editáveis aqui.

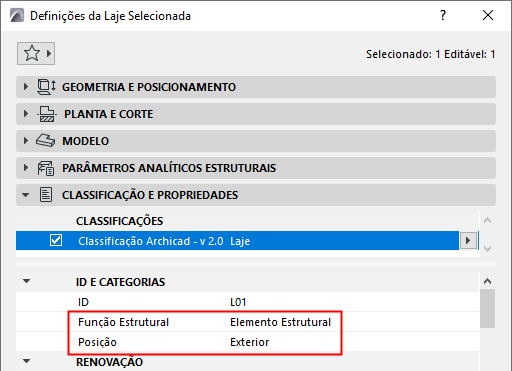

    • Esses valores dependem da caixa de diálogo Definições do elemento: o valor “Carga Estrutural” é proveniente de sua Função Estrutural; e o valor “É Externo” vem da posição.





• Se um Conjunto de Propriedades já não tiver quaisquer propriedades, será apagado da lista automaticamente.
