Atribuição de Zonas Espaciais IFC

A entidade IfcSpatialZone é usada para agrupar espaços ou definir áreas específicas para fins funcionais, estruturais ou organizacionais, tais como zonas térmicas, zonas de iluminação ou zonas de construção. Ao contrário dos grupos básicos, a IfcSpatialZone pode ter sua própria forma 3D e posicionamentos distintos. (Consulte a descrição em: buildingsmart.org

Esse recurso é suportado por fluxos de trabalho do Archicad usando IFC4 e IFC4x3.

  1. Use a ferramenta Morph ou Zona para modelar seus elementos espaciais.
  2. Classifique os elementos como, por exemplo, "Zona Espacial." (Crie uma nova Classificação se o seu sistema não incluir tal Classificação.)
  3. Configure seu Tradutor para Exportação:
    • Use o Esquema IFC4 ou IFC4x3

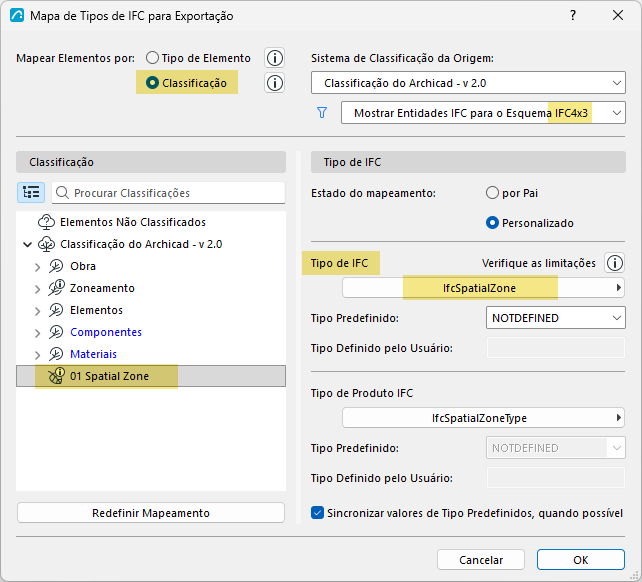

    • Abra o Mapeamento de Tipo e em Definições clique em "Mapa de Tipos de IFC para Exportação"
    • Mapeie sua classificação de Zona Espacial como Tipo de IFC = IfcSpatialZone


No Gestor de Projeto IFC: os elementos mapeados como ifcSpatialZone aparecem na lista de atribuições de Zona Espacial IFC.

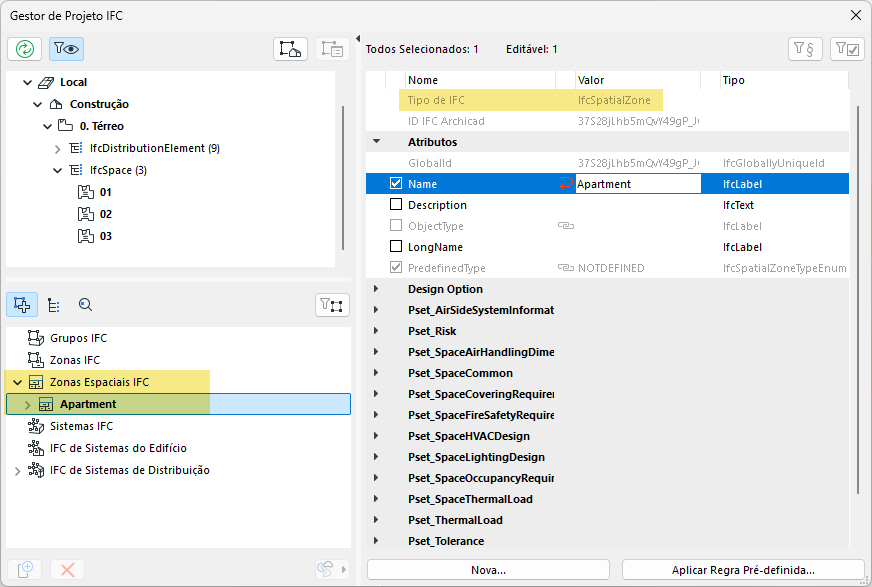

Neste exemplo, uma zona que representa todo o apartamento é classificada como uma Zona Espacial. Como resultado, essa entidade de zona aparece como um IfcSpatialZone.
Nota: Ao contrário de outros tipos de atribuição, você não pode criar um novo item de lista de Zona Espacial no Gestor de Projeto IFC. Para adicionar tais elementos espaciais, você precisa primeiro modelá-los (usando a ferramenta Zona ou Morph) e, em seguida, classificá-los como IfcSpatialZone usando o Mapeamento de Tipo.

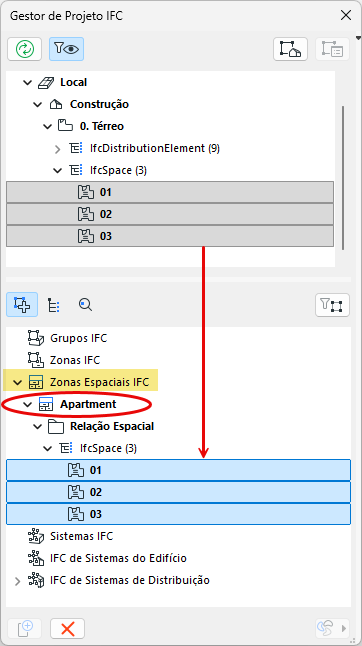

Agora você pode atribuir as zonas comuns, ou quaisquer outros elementos (por exemplo, objetos, pilares), à Zona Espacial recém-definida, arrastando-os para a pasta Relação Espacial.
