Conversão de Material e Superfície

Arquivo > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para importar e abra a opção predefinição de Conversão de Material e Superfície.

Use esta caixa de diálogo para escolher como atribuir Material de Construção aos elementos do modelo IFC importados.

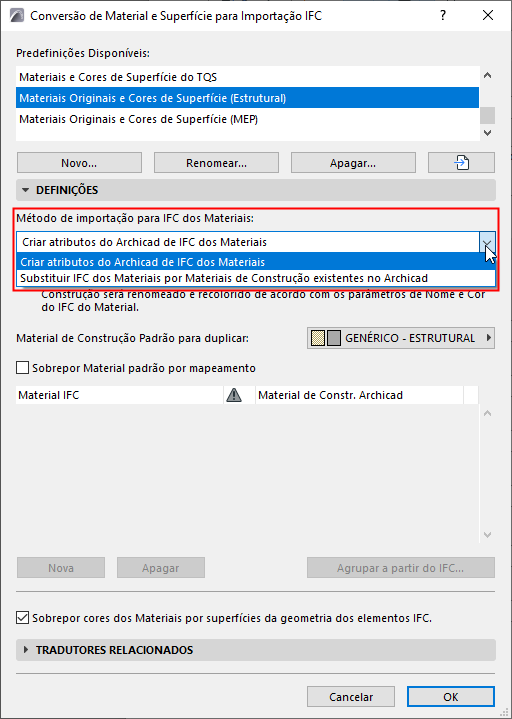

Existem dois métodos de importação:

Método 1: Substituir o IFC dos Materiais por Material de Construção existente do Archicad

Com este método, um único Material de Construção é atribuído a todos os elementos IFC importados. Escolha este material de construção padrão no menu pop-up abaixo. Nenhum novo Material de Construção é gerado.

Se necessário, você pode substituir esta definição padrão por Usar Mapeamento de Material: consulte Substituir Material padrão com mapeamento, abaixo.

Método 2: Criar atributos do Archicad a partir do IFC dos Materiais

Para cada Material IFC, será criado um novo Material de Construção: o material de Construção padrão escolhido abaixo será duplicado.

O novo Material de Construção:

  • é nomeado usando o parâmetro Nome IFC dos materiais
  • é atribuída uma cor correspondente ao parâmetro Cor do Material IFC

Substituir Material padrão com mapeamento

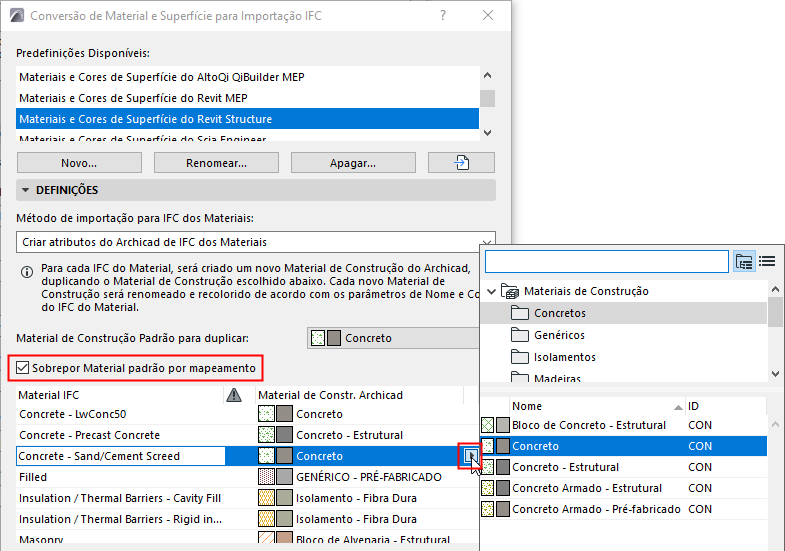

Marque esta caixa para mapear materiais individuais manualmente, em vez de usar o Material de Construção padrão atribuído no pop-up.



Para adicionar materiais IFC à lista de mapeamento:

  • Clique em Novo, ou
  • Clique em Agrupar do IFC e procure por um arquivo IFC. Os nomes dos materiais do IFC do arquivo serão anexados à lista.

    Nota:

    • Alguns dos Tradutores IFC padrões para a Importação incluem regras de mapeamento predefinidas, cujas definições são livres para expandir ou editar. Recomenda-se a duplicar o tradutor padrão antes de modificá-lo.
    • Você não pode importar ou exportar estas tabelas de mapeamento como arquivos separados (por exemplo, xml); você deve importar/exportar o mesmo juntamente com todo o arquivo tradutor em si.

Substituir cores de materiais com superfícies de geometria de elemento IFC

Os elementos IFC nos modelos IFC podem ter duas cores: uma cor de material e uma cor adicional de geometria de superfície.

Se você marcar a caixa Sobrepor cores do Material, novos atributos de superfície serão criados usando a cor atribuída à geometria da superfície do elemento IFC.

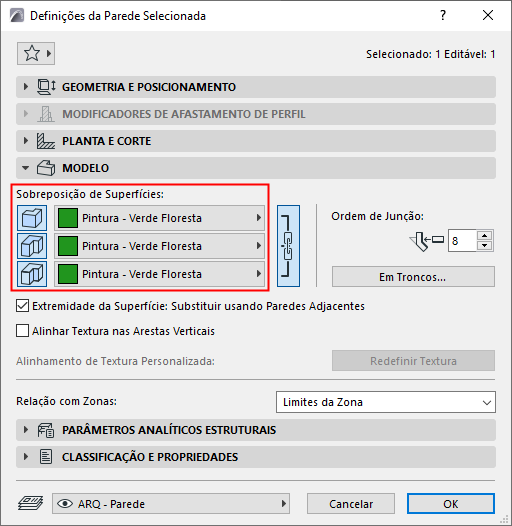

Para verificar e modificar as sobreposições de superfície resultantes visualize o painel Modelo da respectiva caixa de Diálogo Definições do Elemento.
