Como Corrigir Avisos de Erro na Caixa de Diálogo Mapeamento de Tipo

O MEP Designer inclui predefinições para mapeamento de tipos para exportação IFC. Cada Predefinição é otimizado para um esquema IFC suportado: IFC2x3, IFC4 ou IFC4x3.

Se você usar as Predefinições predefinidas, conforme mostrado nas imagens abaixo, o mapeamento estará correto.

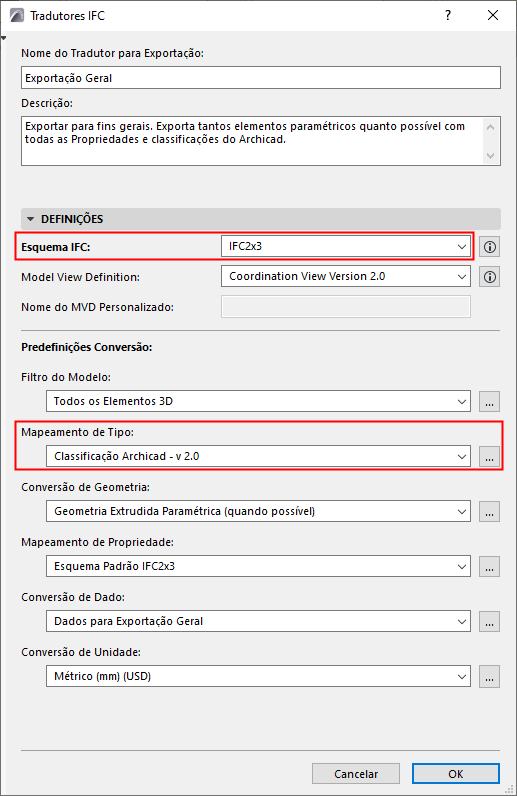

Mapeamento de Tipos Predefinidos para o esquema IFC2x3

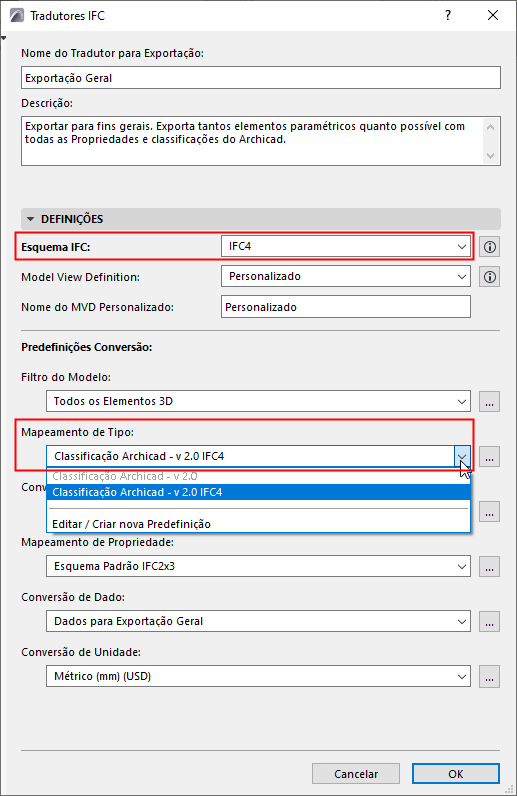

Mapeamento de Tipos Predefinidos para o esquema IFC4

Se você personalizar a predefinição de Mapeamento de Tipo ou alterar a definição de Esquema, isso poderá resultar em definições de mapeamento obsoletas ou incorretas, porque as definições de tipo IFC diferem um pouco nos diferentes Esquemas (por exemplo, IFC2x3, IFC4 ou IFC4x3).

A caixa de diálogo Tradutores IFC e a subcaixa de diálogo Mapeamento de Tipo alertarão você sobre quaisquer definições de Mapeamento de Tipo incompatíveis e ajudarão você a corrigi-las.

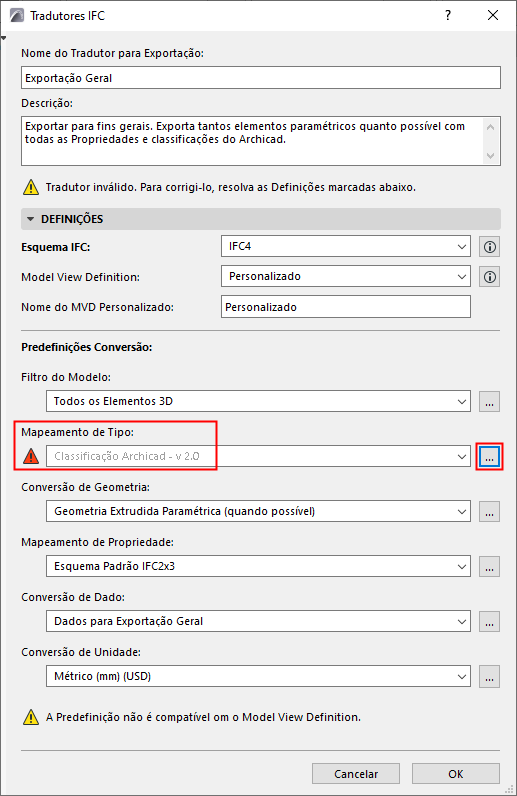

Aqui, você tem uma Predefinição de Mapeamento de Tipo personalizado que é suposto ser compatível com o Esquema IFC4. Mas o aviso indica um problema:



Clique no botão de três pontos para abrir a caixa de diálogo Predefinição de Mapeamento de Tipo.

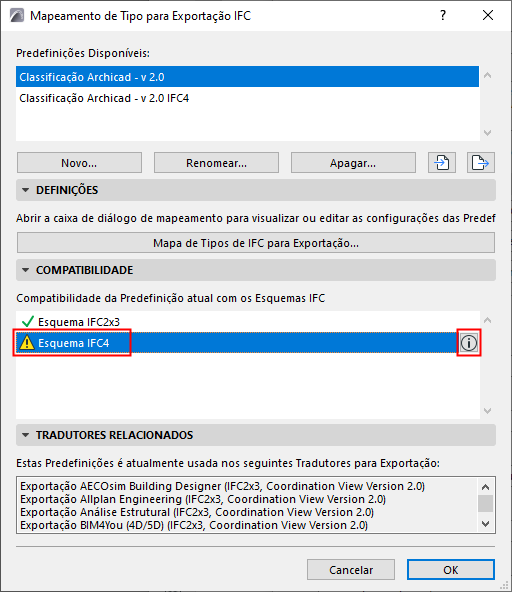

Aqui também, o problema é indicado.

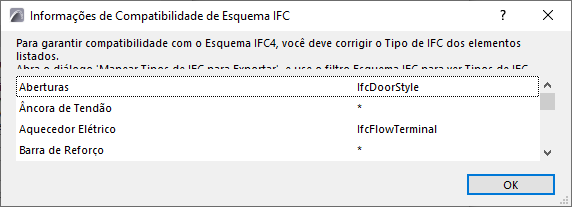

Clique no botão Informações para saber mais.



Clique em OK para retornar à caixa de diálogo principal e, em seguida, clique para abrir a caixa de diálogo Mapa de Tipos de IFC para Exportação...

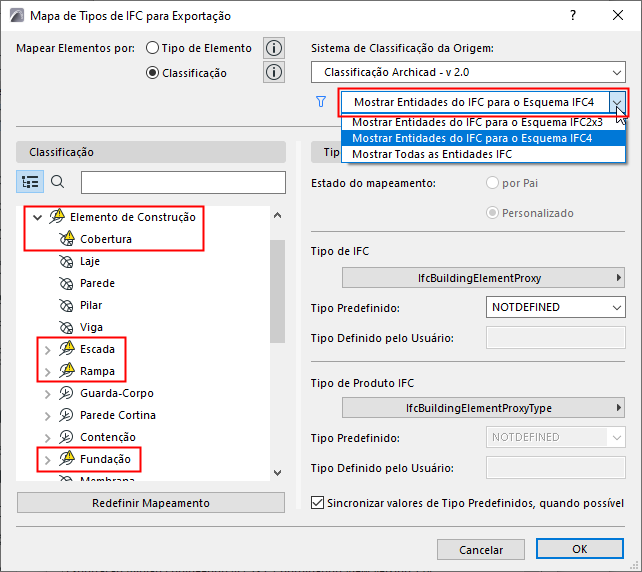

Defina o filtro como “Mostrar Entidades do IFC para esquema IFC4,” conforme mostrado na imagem abaixo.

Isso configurará a caixa de diálogo para que você seja forçado a escolher as definições de mapeamento compatíveis com o IFC4.



Na vista de árvore do lado esquerdo, você pode ver os itens da Classificação que possuem erros: estes estão marcados com o triângulo de advertência. Esses itens provavelmente foram mapeados corretamente para o IFC2x3, mas como os padrões de nomenclatura foram alterados ou expandidos, é necessário mapear novamente esses itens para usar os novos termos correspondentes do IFC4. Isso vai ser fácil.

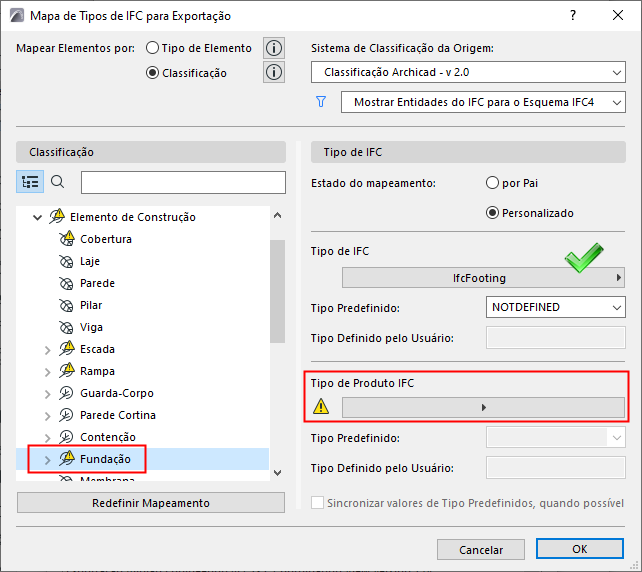

  1. Selecione o problema item de Classificação (p.ex.Sapata).

    Suas definições de mapeamento estão à direita. O Tipo de IFC está correto, mas o Tipo de Produto IFC está em falta.


  2. Clique no pop-up Tipo de Produto IFC para ver as opções de mapeamento compatíveis. Selecione um e clique em Escolher.

Repita este mapeamento para cada um dos elementos problemáticos para garantir que sua predefinição de Mapeamento de Tipo seja compatível com o IFC4.
