Definições da Vista do Modelo

Um Model View Definition, MVD (ou IFC View Definition) é uma recomendação para quais dados e elementos o modelo IFC deve incluir, dependendo da finalidade da troca de modelo.

Model View Definition são definidas pelo buildingSMART International ou por outras organizações e grupos de interesse.

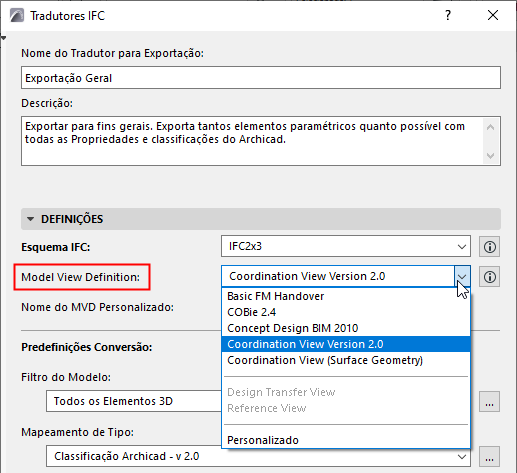

O Exportador e Importador IFC suportam os seguintes Model View Definitions (escolha um MVD nas Definições do Tradutor para Exportação):

Esquema IFC2x3

• A Coordination View é atualmente o MVD mais amplamente implementado do Esquema IFC. Seu objetivo principal é permitir o compartilhamento de modelos de informação de construção entre as disciplinas de arquitetura, engenharia estrutural e serviço de construção. Contém definições de estrutura espacial, construção e elementos do serviço de construção. O MEP Designer é certificado tanto para importação quanto para exportação da IFC2x3 Coordination View 2.0.
• O IFC2x3 Coordination View (Geometria de superfície) é um formato de publicação simplificada (isto é, um subconjunto) de um Coordination View. Este formato é adequado para visualização (desde que todos os visualizadores IFC suportem este formato), coordenação de projeto, prevenção de conflito durante o projeto e verificação de conflito, similarmente para o IFC4 Reference View. A “Vista de Coordenação (Geometria de Superfície)” significa que todos os elementos serão exportados com a sua geometria BREP (representação de moldura). Este método é o que mais se aproxima da reprodução da forma real do elemento, em conjunto com os seus cortes especializados, ligações e operações sólidas. (Contudo os parâmetros são perdidos e os elementos BREP de um arquivo IFC importado são transformados em elementos não editáveis.)
• O Basic FM Handover View IFC2x3 é uma versão estendida do Coordination View (desenvolvido pelo buildingSMART) que define os requisitos gerais para aplicativos de projeto de modo a permitir a entrega de informações sobre a gestão de facilidades. O escopo básico pode ser resumido como a lista de espaços e equipamentos para sistemas espaciais e técnicos de uma facilidade. Tecnicamente, o Basic FM Handover View atende aos requisitos citados acima, além daqueles prescritos na Coordination View, são eles: capacidade de atribuir componentes de mobiliário e equipamentos para espaços (Contenção Espaço, IFC System), para atribuir espaços para zonas (Zona IFC), para atribuir uma classificação aos espaços e componentes (classificação de referência), para atribuir propriedades de base de fabricante de componentes (padrão e Propriedades IFC personalizados), para atribuir portas e janelas para espaços (limites de espaço), para atribuir informações de tipo para os componentes (IFC tipo de produto) e para exportar quantidades de base para todos os componentes do projeto e estruturas espaciais. Este MVD é necessário para vários projetos definidos pelo buildingSMART e outras organizações. Um exemplo é o COBie (Construction-Operations Building information exchange), uma especificação utilizada na entrega de informações sobre a gestão de facilidades. Trata-se de um formato de dados de folha de cálculo para a entrega de um subconjunto do modelo de informação da construção, em vez de modelo de informação geométrica. A saída de dados resultante é facilmente convertida em documentação COBie, com a ajuda de programas de conversão gratuitos ou comerciais.
• Existem diversas outras Definições de Vista do Modelo (geralmente as versões extendidas da Vista de Coordenação) especificadas por organizações ou equipes de desenvolvimento exteriores à buildingSMART International.

Esquema IFC4

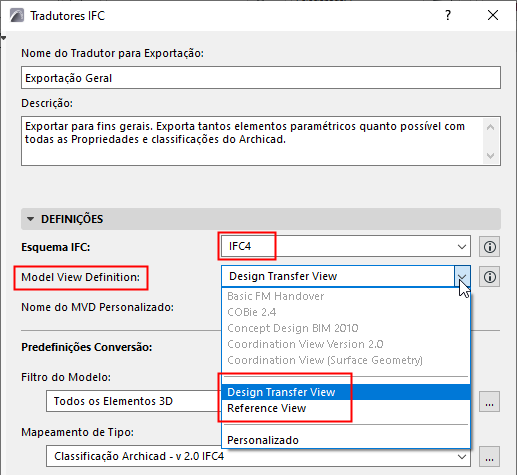

O Esquema IFC4 ainda divide o Coordination View em dois Model View Definition:

• IFC4 Reference View: É adequado para todos os fluxos de trabalho em BIM que são baseados em modelos de referência, onde a troca é principalmente unidirecional. São solicitadas alterações aos dados BIM, principalmente da representação da forma, são manipuladas por uma solicitação de alteração ao autor original.
  • Ao exportar para o IFC4:
    • as conexões de relação de Paredes e Vigas encadeadas são omitidas
    • As Superfícies dos Materiais de Construção são omitidas
• IFC4 Design Transfer View: Fornece informações de construção com suporte para edição de elementos interligados: inserir, apagar, mover e modificar elementos de construção físicos e espaços, no âmbito limitado de troca paramétrica. Um exemplo de um cenário de destino é um arquiteto fornecendo informações de projeto do edifício para um engenheiro para uma disciplina particular, onde podem ser necessárias modificações geométricas. Note-se que o Design Transfer View não é destinado aos cenários de troca de modelo de ida e volta.

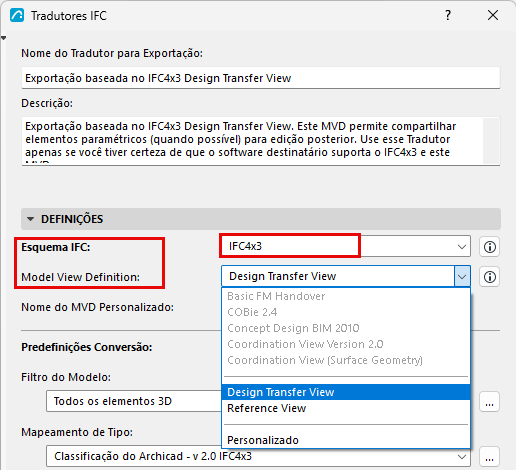

Esquema IFC4.3

O Esquema IFC4x3 é uma extensão adicional do Esquema IFC4 que suporta a importação de novos tipos de infraestrutura (por exemplo, pontes, estradas, ferrovias).

Todas os Model View Definition podem ser estendidos por definições que suportem requisitos de troca adicionais:

• a vista de extensão de Mapas de Quantidade acrescenta a possibilidade de transmitir quantidades base para todos os elementos espaciais e do edifício
• a vista da extensão Limite do Espaço acrescenta elementos do edifício a relações de espaço para suportar modelos na análise térmica e energética
• a vista da extensão Anotação 2D suporta a troca de representações e anotações adicionais de elementos 2D de modelos de edifício
