Nível de Detalhes dos símbolos de Portas e Janelas

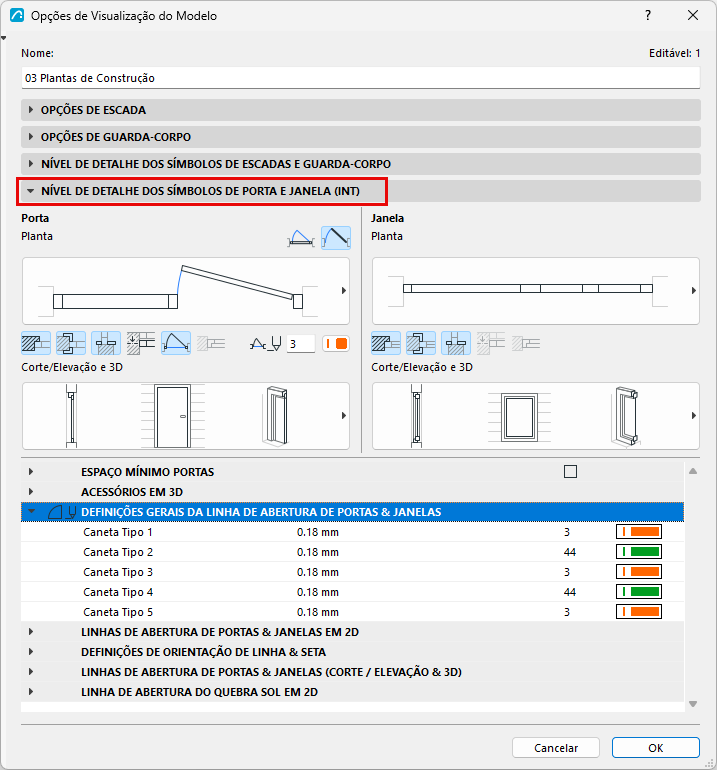

Para acessar este painel, vá a Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
Este painel e o seu conteúdo dependem das bibliotecas que você carregou.
Use os controles para definir os níveis de detalhe para a visualização de Portas e Janelas na Planta, bem como em Corte/Elevação e Projeções 3D.
Espaço Mínimo de Portas
Marque essa caixa para mostrar o espaço mínimo das portas na Planta, usando um contorno e uma Trama. Escolha as opções para o tipo de linha e caneta de contorno e para o tipo de trama/caneta/fundo.
A visualização de contorno/trama de espaço mínimo é apresentada para todas as portas que tenham um parâmetro de Espaço mínimo definido. Defina-os na página guia Espaço Mínimo das Definições da porta (painel Definições Personalizadas)
Consulte Espaço Mínimo.
Acessórios em 3D
Escolha exibir maçanetas de portas e/ou janelas.
Linhas de Abertura de Portas e Janelas
Defina as linhas de abertura por tipo para que você possa atribuí-las de forma consistentemente a portas ou a janelas em todo o projeto.
Use três seções do diálogo para definir até 5 tipos de linhas de abertura.
- Definições Gerais da Linha de Abertura de Porta e Janela: Atribua canetas a 5 tipos.

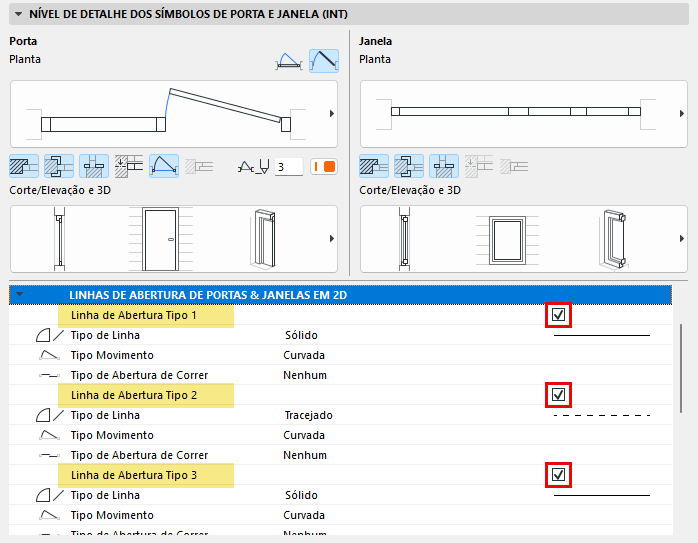

- Linhas de Abertura de Portas e Janelas em 2D: Ative e defina tipos de linha (incluindo para portas de giro e de correr) para usar em vistas 2D
- Linhas de Abertura de Portas e Janelas (Corte/Elevação e 3D): Ative e defina os tipos de linha, tanto dos lados de abertura quanto dos lados opostos, para usar em vistas de Corte/Elevação e 3D

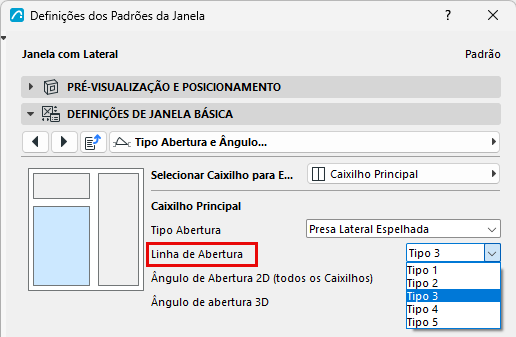

Depois de definir os seus cinco tipos de linhas de abertura nas Opções de Visualização de Modelo, atribua-os a qualquer porta ou janela em todo o projeto:

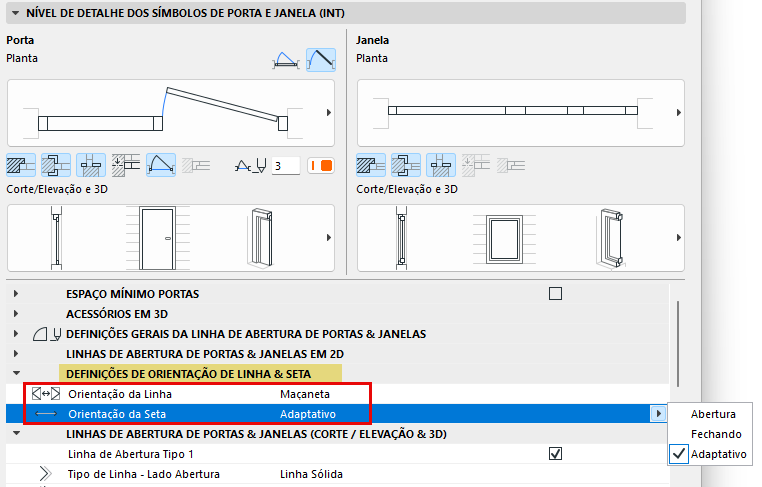

Definições de Orientação de Linha e Seta
- Orientação da Linha: Escolha Dobradiças ou Maçaneta. Afeta a direção da linha de abertura exibida nas vistas de Corte/Elevação e em 3D.
- Orientação da seta: Relevante para portas de correr em vistas 3D.

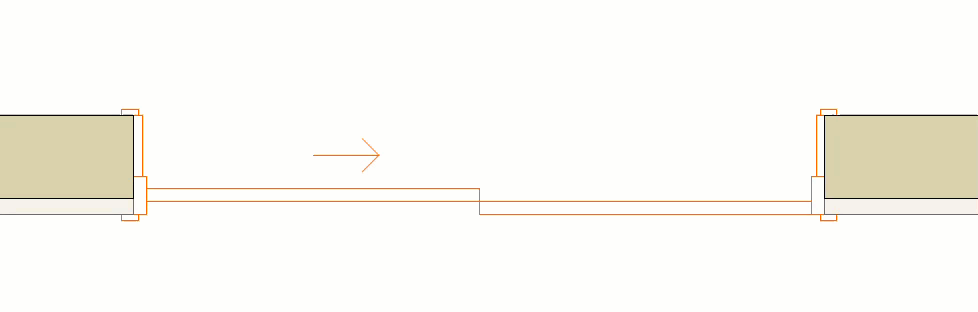

- Adaptativo: Se a porta/janela for mostrada como aberta, a seta indica para que lado ela fecha. Se estiver fechada, a seta indica para que lado ela abre.
- Abertura: A seta indica a direção de abertura
- Fechamento: A Seta indica a direção de fechamento
