Grafická úprava TZB prvků

Rychlejší připojení k napojení

Ve 2D půdorysu lze nyní trasování zahájit z libovolného napojení, a to i v případě, že je více napojení umístěno přímo nad sebou. Když zahájíte trasování z takového zařízení, informační text zobrazí podrobnosti o napojení a jeho výškovou úroveň.

Nyní můžete pomocí klávesy Tab procházet všechny dostupné napojení a vybrat to, se kterým chcete pokračovat – bez nutnosti přepínat do 3D

Podívejte se na video: Správa překrývajících se napojení

Intuitivní umísťování vložených zařízení

Obrázek 1. Třícestný ventil: Vyberte trubku a kliknutím ji umístěte	Obrázek 2. Prvek spirály: vyberte vodorovnou vzduchotechniku a kliknutím jej umístěte

Vylepšená grafická editace TZB prvků a tras

K úpravě napojení a geometrie prvků použijte uzly grafické editace – není nutné zapisovat hodnoty do dialogových oken.

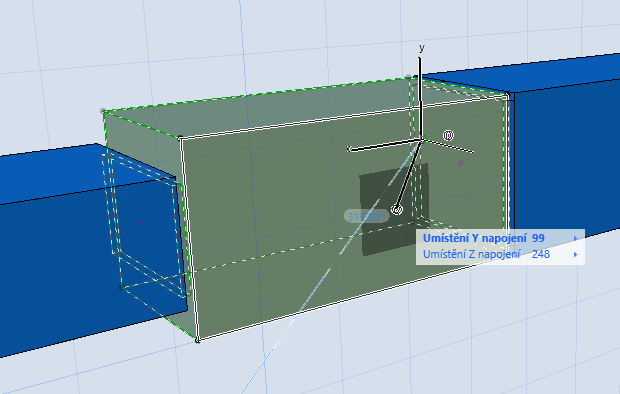

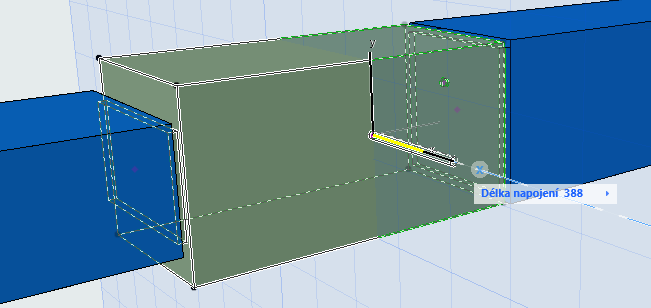

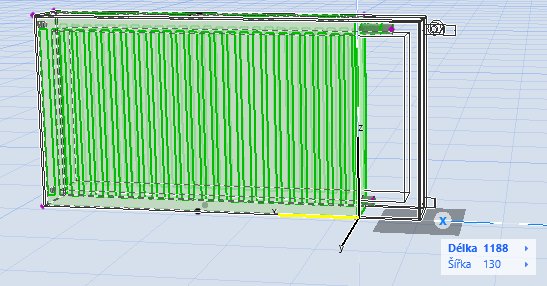

Obrázek 3. Změna polohy napojení	Obrázek 4. Nastavit délku napojení	Obrázek 5. Délka, šířka, výška

Zarovnejte svislou trasu (například obdélníkovou vzduchotechniku nebo kabelové rozvody) podle potřeby – z nové polohy pak můžete začít vodorovné trasování.

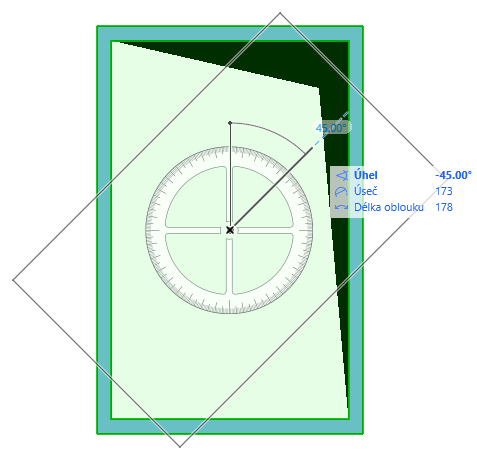

Obrázek 6. Otočit svislou trasu

Podívejte se na video: Vylepšená grafická editace
