Standardizovaná schematická reprezentace pro TZB systémy

MEP Designer 30 usnadňuje tvorbu přehlednější a přesnější TZB dokumentace díky flexibilnějšímu zobrazení prvků na 2D plánech.

  • Symbolická dokumentace je konzistentní ve všech zobrazeních a podporuje automatizované tabulky a popisování

  • Používejte schematické symboly, které reprezentují funkci prvků spíše než jejich geometrii

  • Výstup dokumentace odpovídá standardům pro podávání a výstavbu, což podporuje multioborové pracovní postupy a shodu s předpisy

  • V případě potřeby přepište VZM pro individuální zobrazení libovolného prvku

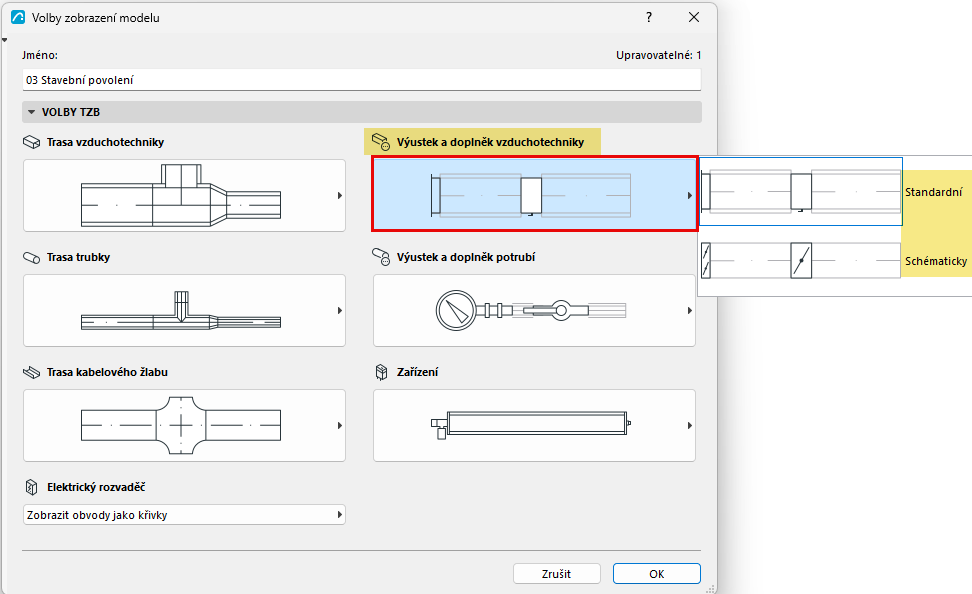

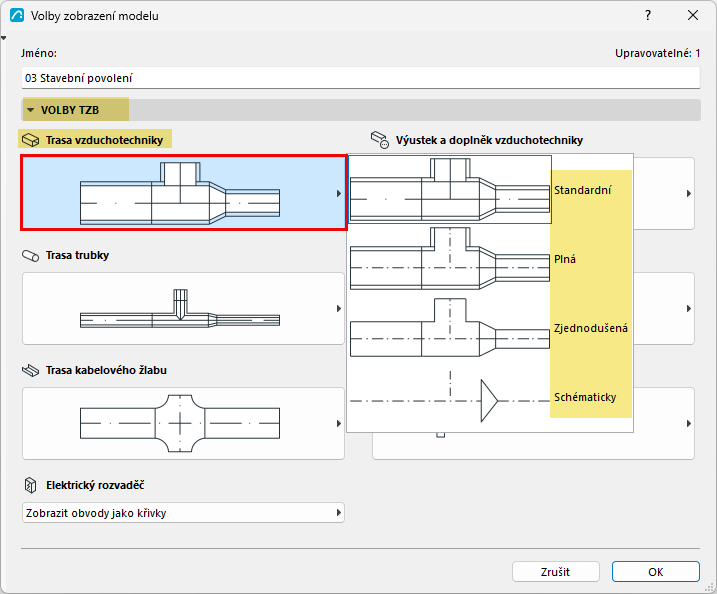

Snadno přepínejte zobrazení TZB tras a jednotlivých typů prvků pomocí Voleb zobrazení modelu. Použijte standardní, plné (s izolací), zjednodušené (bez izolace) nebo schematické
image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Standardní zobrazení Zjednodušené (bez izolace) Schematicky

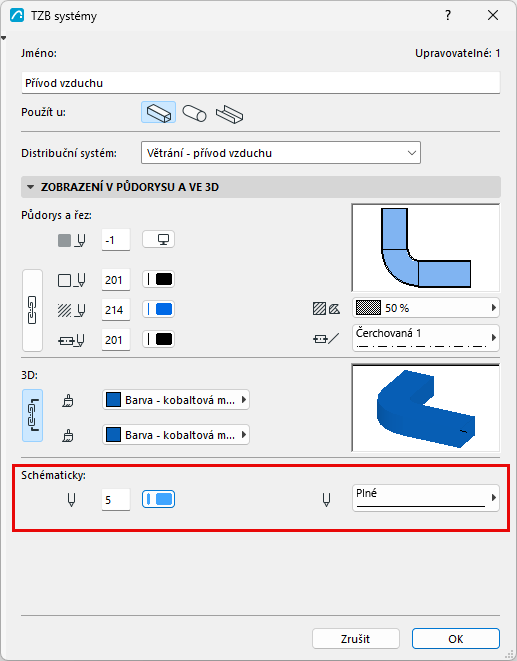

Při Schematickém zobrazení definujte barvy čar podle Systému pomocí dialogového okna TZB systémy.

Podívejte se na video: Schematický půdorys TZB
