Geodetický bod

Objekt Geodetický bod můžete použít jako referenční bod pro přizpůsobení souřadnic modelu z jiného programu.

V některých zemích je konkrétní referenční bod standardním požadavkem při vytváření modelu.

Geodetický bod můžete dále využit pro

  • umístění počátku XREFu (v okně Připojit XREF)
  • umístění modulu (v okně Vložit modul)
  • umístění IFC Site exportovaného IFC modelu(viz Umístění IFC modelu: )

Geodetický bod integruje také práci se souřadnicemi, včetně práce s formáty BCF, DXF, DWG a IFC které využívají také data nativního Geodetického bodu.

V Teamworku: Pokud chcete upravit Geodetický bod, zarezervujte si nejprve nastavení Umístění.

Příkazy geodetického bodu

Použijte Volby > Předvolby projektu > Geodetický bod

Zobrazit/skrýt geodetický bod

Klikněte na ikonu pro zobrazení nebo skrytí geodetického bodu.

Implicitně se geodetický bod nachází v projektovém počátku.

Kliknutím ho uchopte a přemístěte.

Zamknout geodetický bod

Použijte tento příkaz, aby nedošlo k nechtěné úpravě nebo posunutí Geodetického bodu.

Přiblížit na geodetický bod

Přesune zobrazený výřez půdorysu na geodetický bod.

Zobrazit souřadnice geodetického bodu

Zobrazí souřadnice geodetického bodu v půdorysu, napravo od symbolu geodetického bodu.

Souřadnice používají délkové pracovní jednotky projektu.

Nastavení umístění: viz Symbol a umístění geodetického bodu.

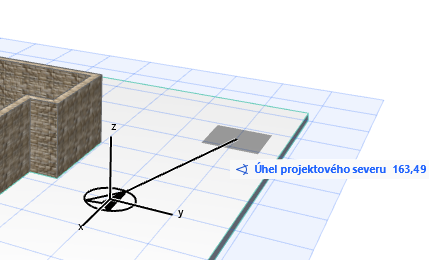

Nastavit projektový sever

V půdorysu nebo ve 3D okně:

  1. Klikněte pro zobrazení ikony projektového severu.
  2. Kurzorem nastavte směr severu.

Informace geodetického bodu se nově nastavené hodnotě přizpůsobí.



Upravit souřadnice geodetického bodu

Použijte jeden z následujících postupů:

  • Klikněte levým tlačítkem na Geodetický bod a zadejte souřadnice do zobrazeného informátoru
  • Klikněte a přesuňte geodetický bod
  • Natočte geodetický bod (viz níže)
  • Použijte Nastavení umístění (Volby > Předvolby projektu)

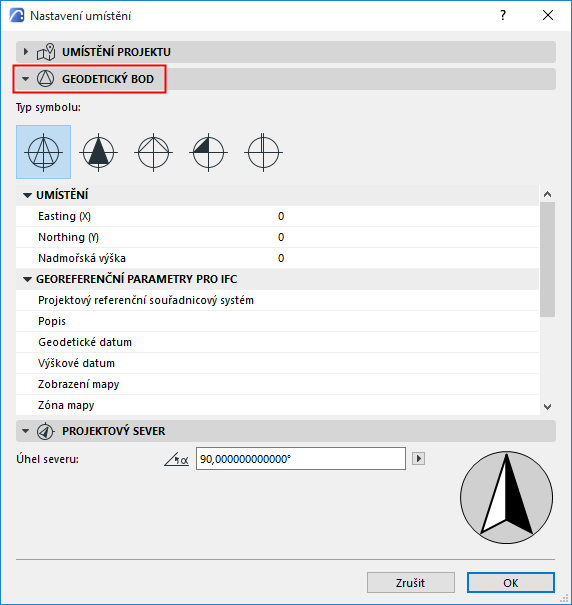

Symbol a umístění geodetického bodu

  1. Otevřete záložku Geodetický bod v okně Nastavení umístění
    • v menu Volby > Předvolby projektu > Nastavení umístění
    • v kontextové nabídce názvu projektu v navigátoru

  2. Vyberte typ symbolu geodetického bodu.
  3. Nastavte umístění. Hodnoty Easting, Northing a nadmořská výška jsou měřené od projektového počátku.

Georeference

Toto jsou data používaná pro sdílení projektu pomocí IFC; exportují se jako Vlastnosti IFC. Neovlivňují umístění geodetického bodu v MEP Designeru.

  • Export IFC 2x3: Tato data jsou exportována jako dvě nové sady IFC vlastností.
  • Export IFC4: Jsou vytvořeny nové entity: IFC mapová konverze a IFC zobrazení CRS.

    Více informací viz User Guide for Geo-referencing in IFC.

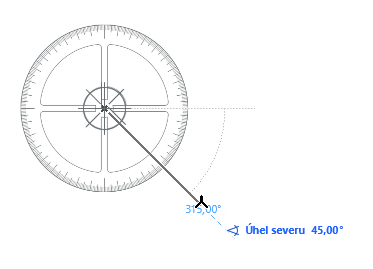

Otočit geodetický bod

V půdorysu:

  1. Najeďte na geodetický bod kurzorem tak, aby se zvýraznil.
  2. V kontextovém menu (pravé tlačítko myši) zvolte Otočit geodetický bod. Nastavte úhel graficky

    RotateSurveyPoint.png  RotateSurveyPoint2.png

Použít můžete také klasickou funkci v menu Úpravy > Pohyb > Otočit, nebo zadat úhel v informátoru.
