Úprava a správa sad per

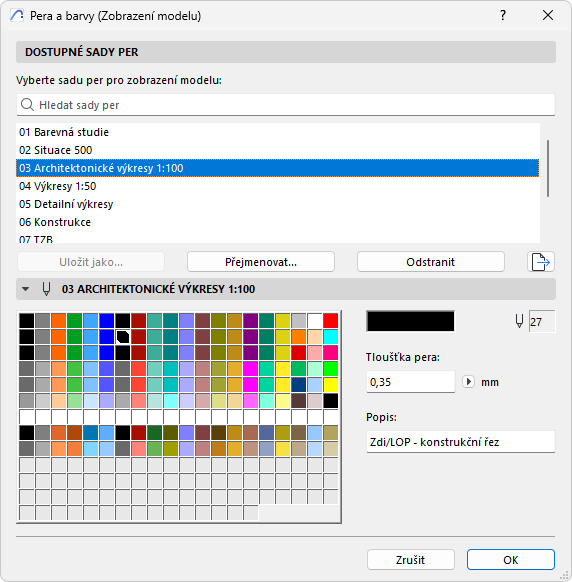

Otevřete okno Pera a barvy:

Ikona sad per v liště rychlých voleb
Dokument > Sady per > Pera a barvy nebo
Volby > Atributy prvku > Pera a barvy

Jestliže je okno zobrazení modelu aktivní, název dialogového okna je Pera a barvy (zobrazení modelu); sada per, kterou zde vyberete, bude použita na zobrazení modelu.

Pokud je výkresová složka aktivní, změní se název dialogového okna na “Pera a barvy (soubor výkresů)” a na výkresovou složku bude použita sada per, kterou zde vyberete.

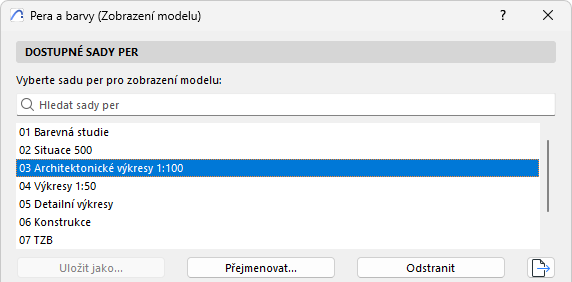

Panel Dostupné sady per

Vyberte sadu per pro modelové pohledy a výkresovou složku.

Přejmenovat: Kliknutím na toto tlačítko přiřadíte vybrané sadě per nový název.
Poznámka: Tlačítko Přejmenovat nevytvoří další kopii vybrané sady per; nový název nahradí ten starý.

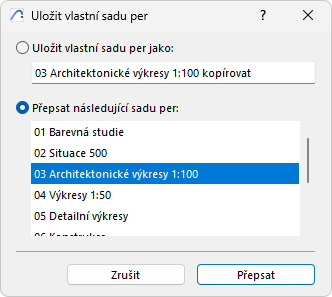

Uložit jako: Jestliže změníte nastavení pera v sadě per v seznamu sad per s objeví aktivní položka Uživatelsky, kterou je třeba uložit jako. Klikněte pro uložení sady per:
- Uloží vlastní sadu per s novým jménem (do políčka zadejte jméno); nebo
- Přepíše vybranou sadu per sadou s novým nastavením.
Odstranit: Kliknutím na toto políčko odstraníte vybranou sadu per.
Viz Odstranění atributů.

Panel nastavení vybrané sady per

V tabulce je k dispozici 255 per. Jejich čísla indexů jsou dána jejich polohou na tabletu. Horní řádek obsahuje pera od 1 do 20 zleva doprava, o řádek níž pera 21 až 40, atd.

Zde je výchozí přiřazení barvy pro každé pero, ale poklepáním na jeho pole barvy nebo pomocí tlačítka Barva...můžete upravovat libovolnou barvu pro každé pero.

Poznámka: Souvislé rozsahy per nebo jednotlivá pera pro současnou editaci můžete vybrat pomocí klávesy Shift + kliknutí a Control + kliknutí (Mac: Cmd + kliknutí), potom klikněte na Editovat barvu.

Zobrazí se dialogové okno Nastavit barvu, ve kterém si můžete vybrat barvu graficky nebo zadáním hodnoty. Jedná se o systémové dialogové okno. (V případě více označených per se dialogové okno jmenuje Upravit označené barvy.)

Tloušťku pera můžete upravovat zadáním hodnot v polích v dialogovém okně Pera a barvy. Pokud kliknete na libovolné pero v sadě per, pole Popis sděluje účel, pro který bude pero v této sadě per použito.

Pokud upravíte libovolné ovládací prvky vybraného pera, změní se název sady per na Uživatelsky. Pro uložení těchto změn musíte kliknout na tlačítko Uložit jako a zde vybrat Uložit vlastní sadu per jako a napíšete nové jméno sady nebo Přepsat následující sadu per a jednu existující sadu vyberete.

Uživatelem definované Tloušťky per jsou přiřazeny ke každé z 255 per. Tloušťky per se měří v bodech nebo milimetrech, podle aktuálních kreslicích jednotek nastavených v nabídce vedle editačního políčka Tloušťka pera.

Jestliže vyberete skutečnou tloušťku čar v rámci Zobrazení > Možnosti zobrazení na obrazovce > Skutečná tloušťka čáry, budou tloušťky per zobrazeny přesně. (Vypnout skutečnou tloušťku čar znamená, že tloušťky čar budou zobrazeny jako tenké čáry: tloušťky všech čar jsou jen jeden pixel. jestliže zapnete Tučné čáry řezu, všechny čáry řezu budou 2 pixely tlusté.)
Poznámka: Volba tenké čáry (získaná vypnutím skutečné tloušťky čáry ve volbách zobrazení) ovlivní pouze zobrazení. Chcete-li použít výstup tenkých čar, použijte v dialogovém okně Tisknout nebo Plotrovat volbu Tenké čáry.
V dialogových oknech příslušných nástrojů a atributů můžete přiřadit šipkám čar, různým komponentům kót a čarám vektorových šraf různé tloušťky a barvy per.
Poznámka: Tloušťka pera 0.00 vždy vytvoří nejtenčí možnou tloušťku (to je jeden pixel na obrazovce nebo tenká čára laserové tiskárny, podle rozlišení tiskárny).
