Připojit 3D texturu
Použijte funkce v Dokument > Vizualizace > Připojit 3D texturu pro nastavení počátku a směru textury ve 3D oknech.
Tyto příkazy jsou dostupné pouze v 3D okně u vybraných konstrukčních prvků, jejichž povrchový Materiál obsahuje Texturu (Volby > Atributy prvků > Povrchové materiály).
Note:
- Není dostupné pro skořepiny.
- Textury aplikované na prvky vytvořené vlastními profily můžou mít nechtěné zobrazení.
Více informací o dalších úpravách textur morfu najdete v kapitole Mapování a zarovnání textury morfu.
Zarovnat texturu hran (pouze zdi)
Výchozí zarovnání textury / Přestavět texturu
Nastavit počátek textury

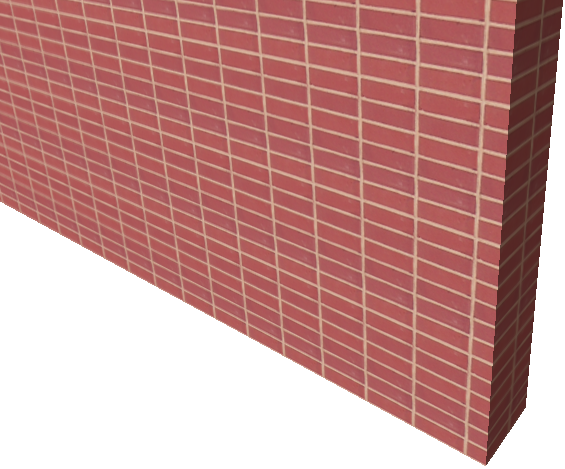

Například, cihelná zeď původně vypadá takto:
Pokud chcete přesunout počátek textury do rohu zdi, tak aby textura v tomto rohu začínala, postupujte následovně:
- označte zeď
- Použijte příkaz Dokument > Vizualizace > Připojit 3D texturu > Nastavit počátek.

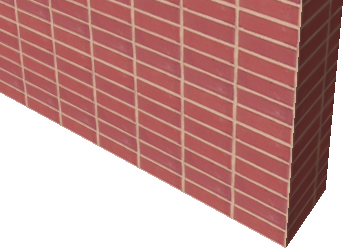

- Klikněte na roh a uvidíte výsledek.
Počátek textury ovlivní texturu na všech površích daného prvku. Nemůžete například použít různé počátky na vnitřní a vnější povrch zdi.
Nastavit směr
- Označte jeden nebo více prvků.
- Použijte příkaz Dokument > Vizualizace > Zarovnat 3D texturu > Nastavit směr.
- Klikněte na povrch označeného prvku. Musíte kliknout na povrch stěny, ne na hranu. (u sloupů jsou editovatelné povrchy horní a spodní stěna.)

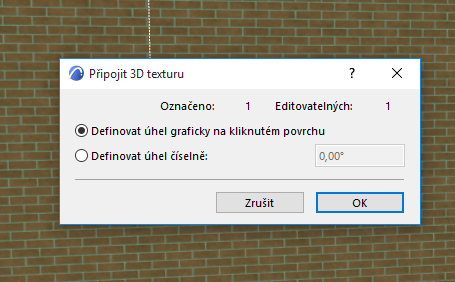

- V dialogovém okně, které se zobrazí, můžete vybrat, zda chcete úhel textury definovat graficky nebo číselně.
- Klikněte na OK.
- Jestliže vyberete Definovat úhel graficky, nakreslete vektor pro natočení textury. Můžete se přichytit aktivních bodů prvku.
- Definovaný úhel se uplatní na prvcích vzhledem k výchozí orientaci textury měřené proti směru hodinových ručiček.
Obnovit texturu

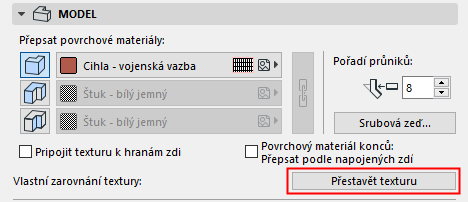

Chcete-li se vrátit k výchozímu nastavení textury, označte prvek, zobrazte jeho nastavovací dialogové okno a v něm panel Model. Informace Vlastní textura je aktivní. Klepnutím na tlačítko Přestavět texturu zrušíte vlastní nastavení.
Můžete také označit více prvků najednou a Obnovit texturu příkazem v menu Dokument > Vizualizace > Zarovnat texturu.
Pokud chcete zrušit úpravy textur všech prvků ve 3D okně, nechte všechny prvky neoznačené a použijte příkaz Dokument > Vizualizace > Zarovnat 3D texturu > Přestavět vše.
Zarovnat texturu hran (pouze zdi)
Můžete zarovnat pouze texturu hrany zdi: Zaškrtněte políčko "Zarovnat texturu ke hranám zdi" v nastavení zdi, záložce Model.
Viz Panel modelu zdi .
