Modifikátory natažení
Tyto volby najdete ve Správci profilů (Volby > Atributy prvků).

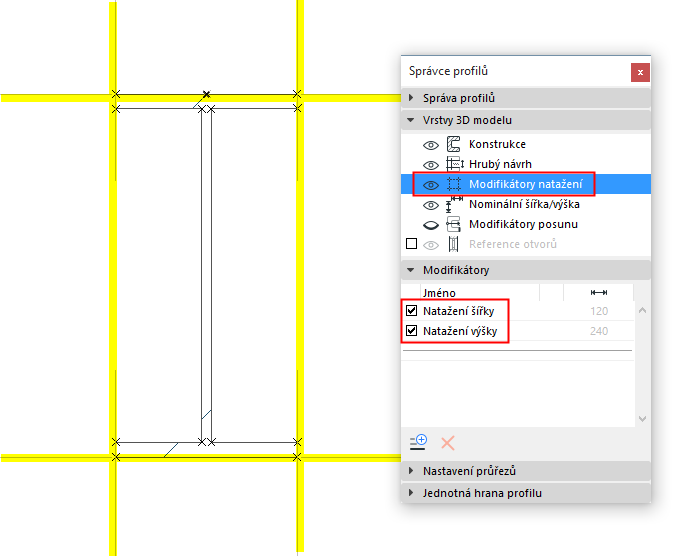

Na panelu Modifikátory můžete zapnout natažení šířky a/nebo natažení výšky. Díky těmto volbám můžete upravit velikost (zvětšit nebo zmenšit šířku/výšku) průřezu prvku profilu.
- Pokud chcete čáry natažení v editoru profilu skrýt, použijte volby na panelu Vrstvy 3D modelu. Na tomto obrázku jsou zobrazené žlutě.
- Modifikátory natažení vymezují oblast, která bude natažena nebo zkrácena.
- U zdí to může být výška nebo tloušťka,
- u trámů výška nebo šířka,
- u sloupů šířka nebo výška průřezu
Pokud upravujete jakýkoli rozměr vloženého prvku, budou v okně modelu zobrazeny modifikátory natažení jako grafická pomůcka.

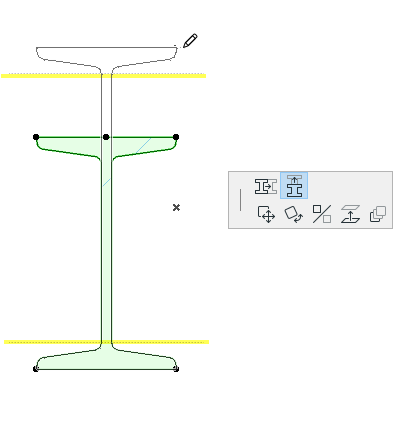

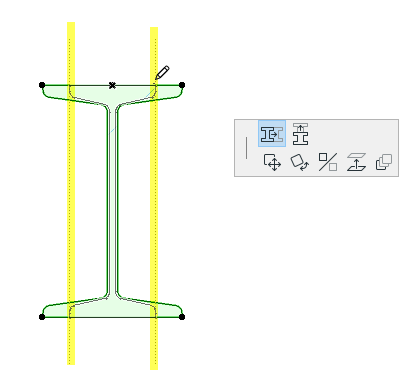

Grafická odezva u natahované části vloženého profilu

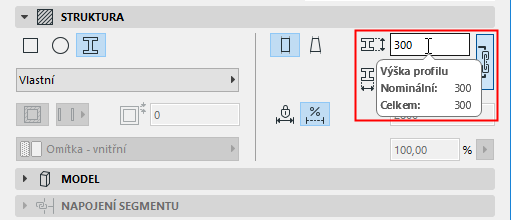

V okně nastavení se natažení projeví v hodnotách parametrů výška/šířka (v informační bublině můžete vidět nominální a celkové hodnoty):
Viz také Nominální šířka/výška.
