Prvky průniků, které patří do stejné skupiny průniků vrstev, budou připojeny k sobě navzájem za předpokladu, že budou správně zakresleny.
Výjimka: Dva prvky, které jsou ve skupině průniků s hodnotou 0 se NEBUDOU propojovat.
Ve výchozím nastavení je každá vrstva nastavena do skupiny 1, takže všechny protínající se prvky budou spojeny podle běžných pravidel spojování.

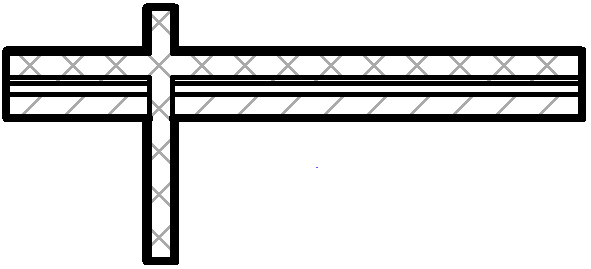

Obrázek 1. Vrstvy zdí mají stejná čísla skupiny průniků: Zdi se napojují
Zabránění spojování prvků: Přiřazení rozdílných skupin průniků vrstev
Někdy můžete chtít zabránit Archicadu, aby automaticky napojoval prvky - např. v případě detailů sendvičových konstrukcí. V takovém případě zařaďte protínající se prvky do dvou vrstev s rozdílným číslem skupiny průniků. Prvky v jiné skupině průniků vrstev nebudou připojeny.

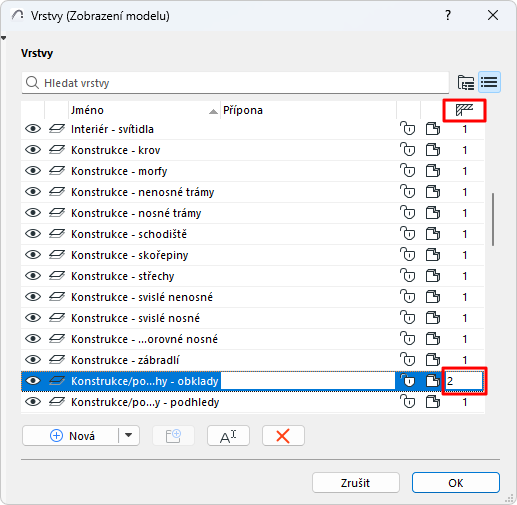

Otevřete nastavení vrstev (Dokument > Vrstvy > Vrstvy)
Vyberte vrstvu jednoho z protínajících se prvků.

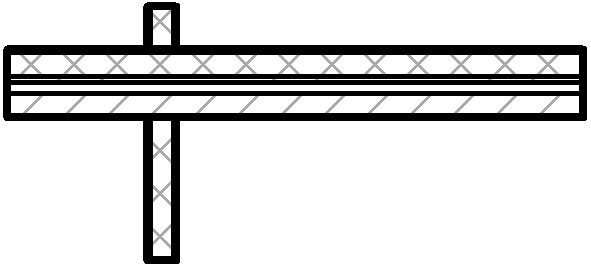

Upravte hodnotu ve sloupci s ikonou průniku. Obrázek 2. Vrstvy zdí mají rozdílná čísla skupiny průniků: Nevytvářejí se průniky
Poznámka k průsečíku se skrytou vrstvou: Prvky obsahující stejné skupiny průniků budou spojeny v průsečíku i když jsou vrstvy skryty. To může vyústit v “chybějící čáry”, indikující průnik s prvkem ve skryté vrstvě. Abyste se tomu vyhnuli, jděte do nastavení vrstev, vyberte jednu z těchto dvou vrstev a přiřaďte jí jiné číslo skupiny průniků.
Poznámka: Čísla průniků vrstev nemají nic společného s prioritami prvků; ty slouží pouze jako značky při seskupování prvků.
