Přesun/Otočení/Obnovení odkazu

Ikony těchto tří příkazů jsou dostupné na paletce Průhledové zobrazení a odkaz:



Zleva:

  • Přesun: Kliknutím přesuňte odkaz na libovolné umístění.
  • Otočení: Kliknutím otočte odkaz.
  • Obnovení: Pomocí této ikony můžete obnovit původní výchozí pozici odkazu, který jste posunuli.
    Poznámka: Stejné příkazy jsou dostupné v kontextové nabídce po kliknutí pravým tlačítkem na libovolné okno zobrazující odkaz; a v seznamu příkazů pro odkazy ve standardní nástrojové liště.

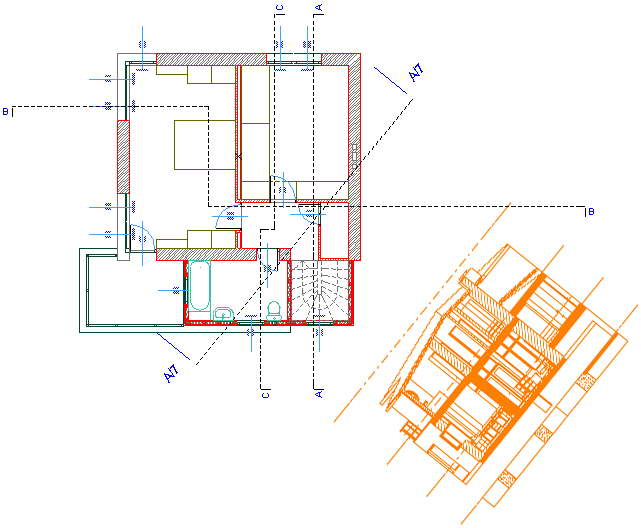

Na obrázku níže je bod pohledu řezu zobrazený jako odkaz a otočený podél půdorysu, který obsahuje značku řezu:



Příkazy Přesunout/Rotovat aplikované na odkaz se projeví v souřadnicových datech informátoru (souřadnicová data se počítají podle aktivního souřadného systému, ne podle systému odkazu).
