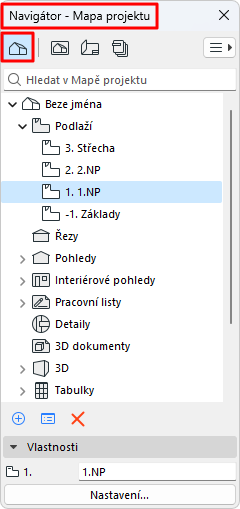

Stromová struktura bodů zobrazení projektu uspořádaných do složek. Ikony bodů zobrazení (v Navigátoru a v liště záložek) jsou černé.
Pomocí pole pro hledání můžete vyhledávat položky podle jména.
Co je bod zobrazení?
Bod zobrazení reprezentuje náhled na nějakou část vašeho projektu.
Body zobrazení jsou v Navigátoru v Mapě projektu seřazené ve složkách (každá složka je pojmenovaná podle typu bodu zobrazení).
Body zobrazení typu řez můžete také libovolně organizovat do libovolného počtu vlastních podsložek.
Poznámka: Jakmile uložíte nastavení bodu zobrazení, je vytvořeno zobrazení (a je přidáno do Mapy zobrazení), které lze poté vložit na výkres.
Složky v Mapě projektu
Podlaží
Všechna podlaží definovaná v projektu.
Poznámka: ID podlaží v Mapě projektu nelze upravit. ID podlaží je stejné jako číslo podlaží, které může být přepsáno v nastavení podlaží.
Řezy, pohledy, interiérové pohledy, pracovní listy, detaily a 3D dokumenty
Složky obsahují odpovídající body zobrazení.

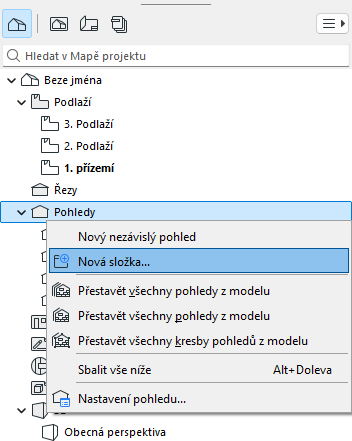

Pro tyto body zobrazení můžete vytvořit libovolný počet vlastních složek a podsložek: klikněte pravým tlačítkem myši na položku a pomocí příkazů v kontextové nabídce vytvořte novou složku.
Přetažení (složky a zobrazení typu řez)
Body zobrazení můžete libovolně přetahovat mezi různými složkami na libovolné úrovni
Vyberte více bodů zobrazení nebo složek a přetáhněte je všechny najednou do nového umístění
Přetažení je možné pouze v rámci stejné sekce Mapy projektu. Pohledy například nelze přetáhnout do řezů.
Po přetažení jsou položky se shodnými názvy automaticky přejmenovány přidáním pořadového čísla
Skupiny interiérových pohledů nelze rozdělit: nadřazené a podřízené prvky se vždy přesouvají společně
Poznámka: Libovolnou složku Mapy projektu můžete klonovat a vytvořit tak odpovídající sadu propojených zobrazení v Mapě zobrazení. Pokud přesunete body zobrazení typu řezu do jiných složek v Mapě projektu, klonované složky v Mapě zobrazení se automaticky aktualizují.
3D
Obsahuje 3D zobrazení a všechny cesty kamery.
K dispozici jsou dvě výchozí zobrazení: Obecná perspektiva a Obecná axonometrie
Když vložíte do projektu kamery, jejich jména se zobrazí ve 3D složce Mapy projektu seskupené pod položkou Cesta.
Obsahuje interaktivní tabulky prvků (Prvky, Komponenty, Povrchové materiály) vytvořené jako součást projektové dokumentace. Interaktivní tabulky slouží jako základní podklad pro objednávky konstrukčních prvků nebo pro kontrolu prvků vybraných podle určitých kritérií.
