Pomocné body

Zapnutí pomocných bodů

Použijte jeden z následujících postupů:

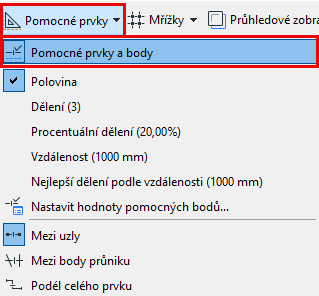

• Pomocné prvky a body můžete zapnout na Standardní nástrojové liště (nabídka Pomocné prvky)
• Použijte menu Zobrazení > Pomocné body





Používání pomocných bodů

Najeďte kurzorem nad prvek, jehož pomocné body chcete vidět.

Body se objeví. Jejich počet a umístění závisí na tom, jak jste je nastavili.

Viz Nastavení intervalů pomocných bodů, níže.

Tyto body se chovají jako dočasné aktivní body - lze k nim přichytit kurzor a slouží také jako pomocné referenční body. ( Viz Aktivování pomocných referenčních prvků .) Nové prvky můžete začít kreslit od těchto bodů, nebo je můžete použít pro editaci jiných prvků vzhledem k těmto bodům.

Pomocné body zmizí po 5 sekundách. Nicméně pokud jsou zobrazeny na pomocném referenčním segmentu, zůstanou zobrazeny stejně dlouho jako reference.

Další způsob, jak používat pomocné body, je nakreslení dočasného vektoru, na kterém budou pomocné body zobrazeny.

Viz Přichycení k pomocnému bodu.

Nastavení intervalů pomocných bodů

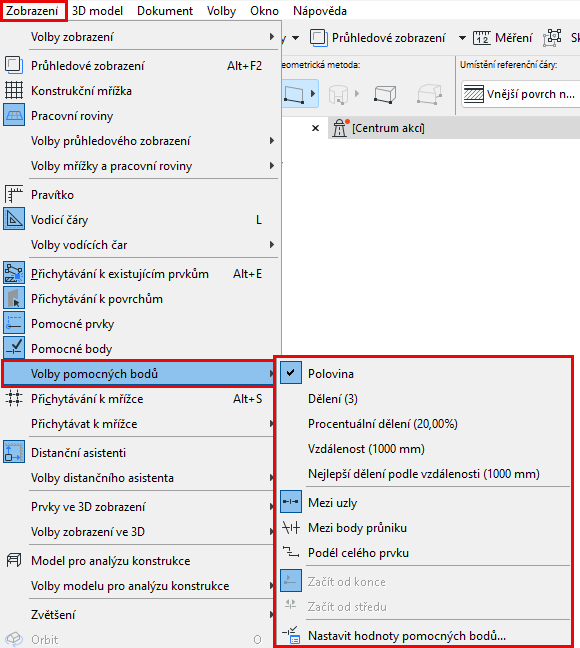

Použijte příkazy z nabídky Zobrazit > Volby pomocných bodů nebo z panelu nástrojů Pomůcky pro kreslení.

• Polovina: Rozděluje hranu na dvě stejné části.
• Dělení: Rozděluje hranu na nastavený počet segmentů. Rozsah: 3-100.
• Procenta: Rozděluje hranu na dvě části podle nastaveného procentuálního poměru.
• Vzdálenost: Rozdělí hranu podle na části, jejichž vzdálenost jste nastavili.
• Nejlepší dělení podle vzdálenosti: Pomocné body budou podél hrany rozmístěné ve vzdálenosti, která je co nejbližší k nastavené délce.
  Poznámka: Potřebnou volbu dělení, procent atd. nastavíte v okně Hodnoty pomocných bodů.

  Viz Hodnoty pomocných bodů, níže.

Pokud používáte procenta nebo vzdálenost, máte dvě další možnosti:

• Začít od konce: Pomocné body jsou vloženy po zadané vzdálenosti/části měřené od koncového bodu segmentu, který je blíže kurzoru.
• Začít od středu: Pomocné body jsou vloženy po zadané vzdálenosti/části měřené od středu segmentu.

Hodnoty pomocných bodů

Z nabídky pomocných bodů ve standardní nástrojové liště (nebo Zobrazení > Volby pomocných bodů), vyberte Nastavit hodnoty pomocných bodů.

V následujícím okně nastavte hodnoty pro dělení, procentuální dělení a vzdálenost.

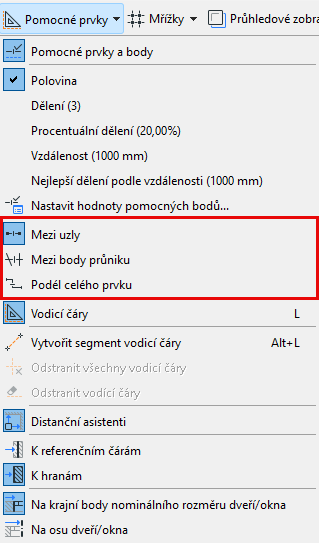

Volby pomocných bodů

Zvolte si volbu pomocných bodů z následujících možností:

• panel nástrojů Pomůcky pro kreslení
• Menu Zobrazení
• Nabídka Pomocné prvky na Standardní nástrojové liště (je-li k dispozici)

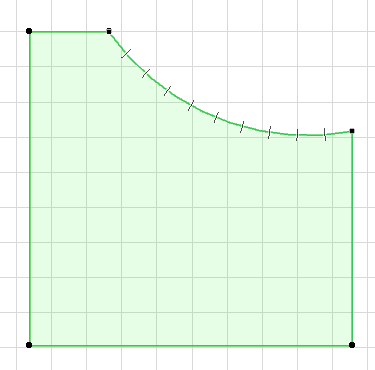

• Mezi uzly: Pomocné body budou zobrazeny pouze na zvoleném segmentu (mezi sousedícími uzly).

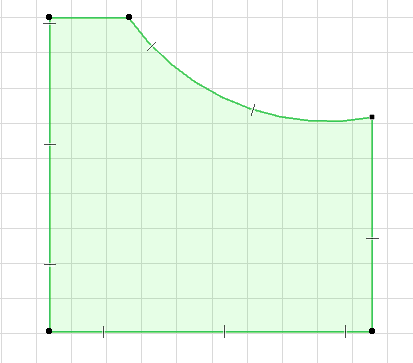

• Podél celého prvku: Pomocné body budou zobrazeny podle zadaného intervalu na celém prvku (včetně polygonálních prvků), bez ohledu na průniky s ostatními prvky.

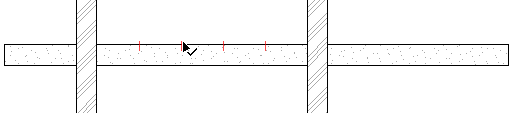

• Mezi body průniku: Pomocné body budou na prvku zobrazeny pouze mezi dvěma sousedícími body průniku s jinými prvky.





Barva pomocných bodů

Barvu pomocných bodů můžete nastavit v menu Volby > Pracovní prostředí > Pomocné prvky a vodící čáry.
