Distanční asistenti

Zapnutí Distančních asistentů

Distanční asistenti jsou zapnutí ve výchozím nastavení.

Zapněte nebo vypněte je následujícími způsoby:

• Zobrazit > Distanční asistenti
• Volby > Pracovní prostředí > Informátor a zadávání souřadnic

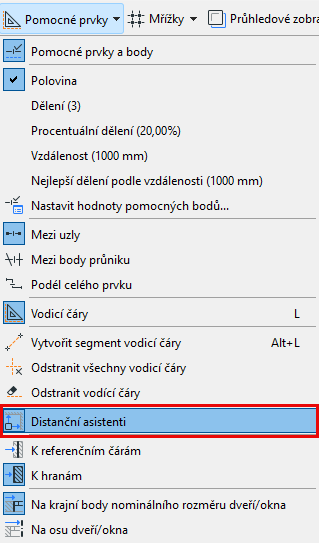

• Tlačítko v nástrojové liště

Barvu Distančního asistenta lze přizpůsobit v menu Volby > Pracovní prostředí > Informátor a zadávání souřadnic.

Nastavení Distančních asistentů

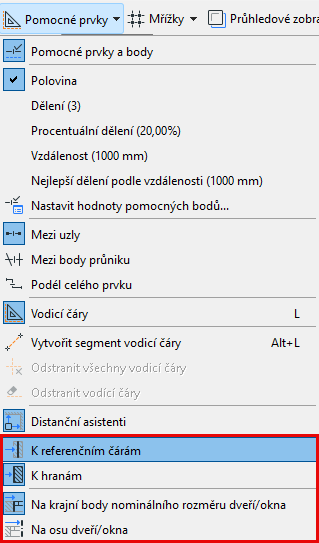

Na panelu nástrojů přepněte:

• Nastavte si, zda mají asistenti měřit od okrajů prvků, nebo od jejich referenčních čar
• Nastavení referenčních bodů dveří/oken, které se mají používat. Viz Referenční body dveří/oken.

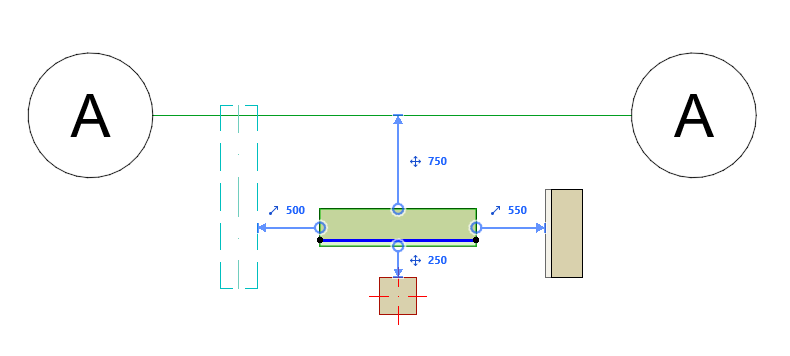

Které prvky zobrazují Distanční asistenty?

Následující "související" prvky zobrazují při úpravách nebo zadávání distanční asistenty:

• Síť (bez části se značkami)
• Zeď
• Trám
• Sloup

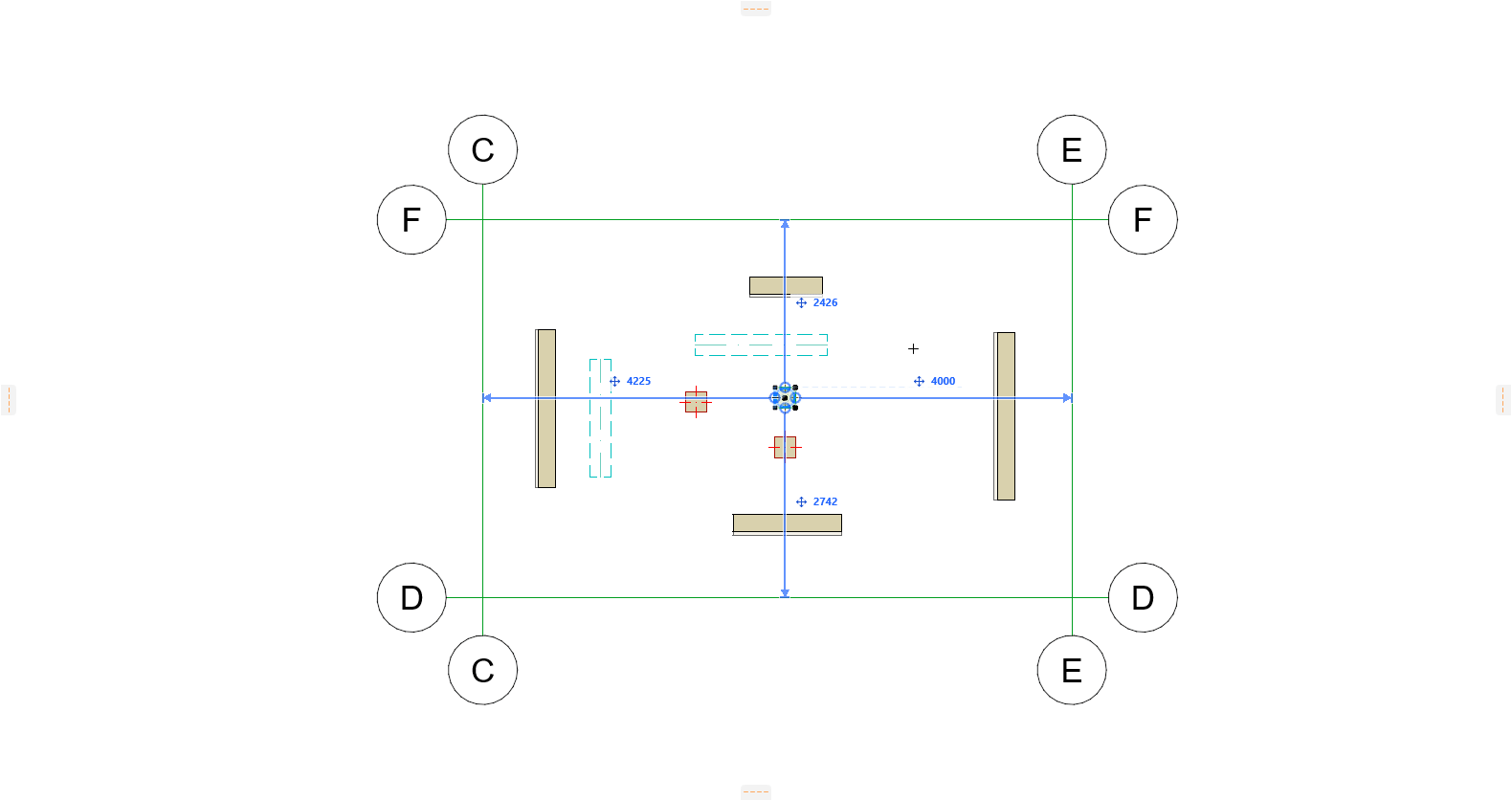

Distanční asistenti - priorita

Pokud lze jako související prvky použít více prvků (viditelných v aktuálním zobrazení), Distanční asistenti "vybírají" prvky v následujícím pořadí:

1. Čáry sítě
2. Zdi
3. Kleštiny, vazné trámy
4. Sloupy

Použití Distančních asistentů k úpravě vybraného prvku

1. Na půdorysu vyberte jeden prvek z následujících typů (zakřivené prvky nejsou podporovány):
   • Zeď
   • Trám
   • Sloup
   • Okno/Dveře
   • Prostup
2. Upravte umístění vybraného prvku prostřednictvím Informátoru za pomoci informací v distančních asistentech.

   Viz Zadávání prvků pomocí Informátoru.

Poznámka k Distančním asistentům se stěnami a trámy

Při použití Distančních asistentů k podélnému pohybu se tyto prvky roztáhnou nebo zmenší (místo aby se přesunuly z jednoho místa na druhé). Spojované stěny a trámy se v důsledku toho nerozdělí.

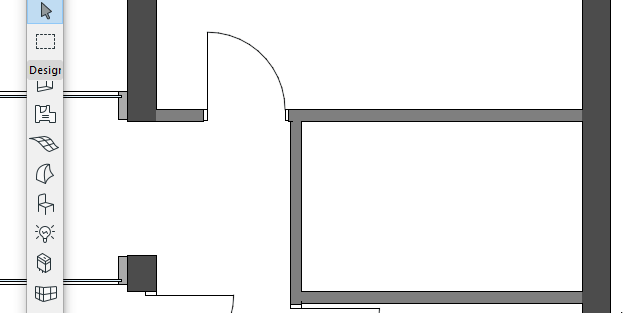

Použijte distanční asistenty při zadávání prvků

1. Aktivujte jeden z následujících nástrojů:
   • Zeď
   • Trám
   • Sloup
   • Okno/Dveře
   • Prostup
2. Umístěte kurzoru pomocí Informátoru. Při zadávání se pomocí klávesnice přeneste do Informátoru a upravte hodnoty.
3. Distanční asistenti udávají kolmou vzdálenost od pozice kurzoru k okolním "souvisejícím" prvkům. (Zakřivené prvky nejsou podporovány.)
   Poznámka: Zadaná pozice kurzoru je počátečním bodem referenční čáry/osy nového prvku.

Referenční čára zdi

Referenční osa trámu

Sklon konců a referenční osa sloupu

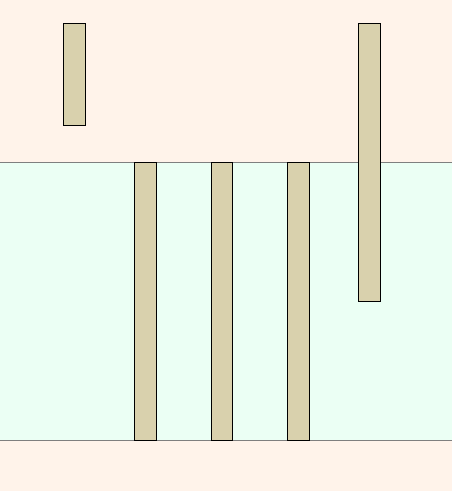

Přepojení distančního asistenta na jinou referenční hranu

U vybraného prvku v půdorysu můžete ručně přepojit konec Distančního asistentu s jinou hranou.

1. Najeďte kurzorem na hrot šipky na konci čáry distančního asistenta
2. Šipka se při najetí zvýrazní
3. Klikněte na ni a můžete ji upravit
4. Klikněte na jakoukoli platnou hranu (jakákoli hrana prvku, která je rovnoběžná s vybraným prvkem, nebo kolmá na vodící čárui)

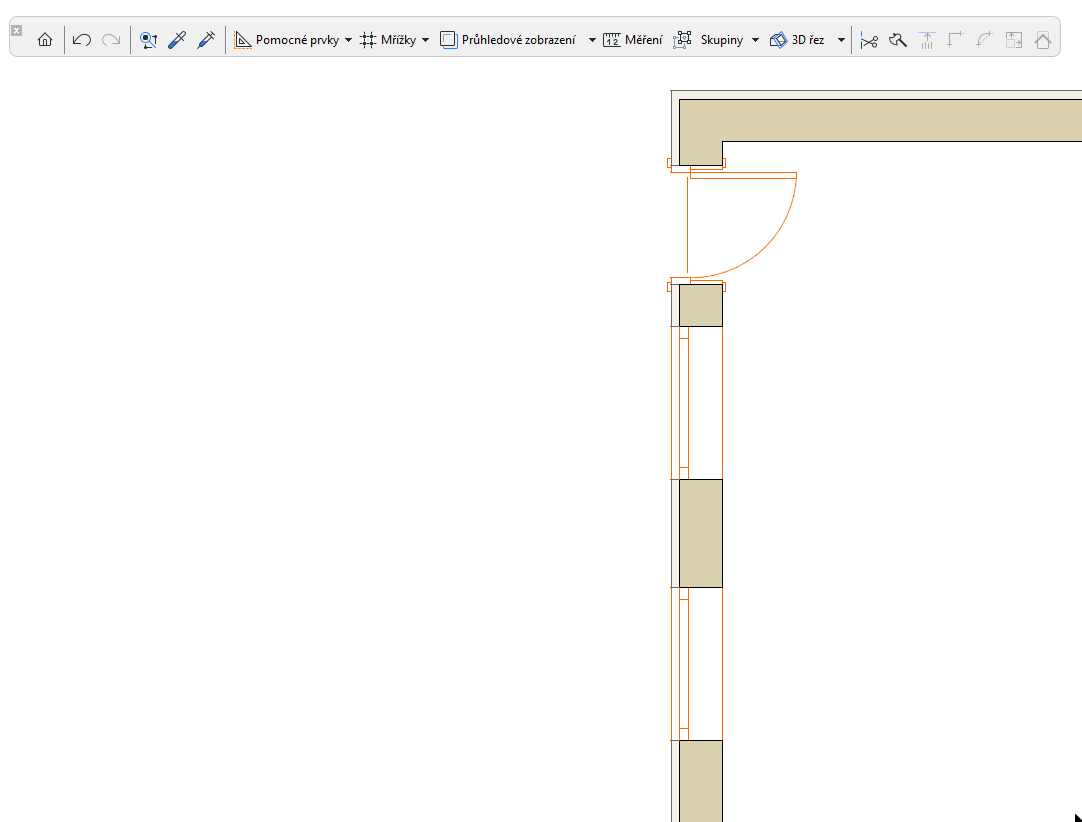

Referenční body dveří/oken

Zvolte, které referenční body dveří/oken chcete použít:

• Na koncové body nominální velikosti: Měří od koncových bodů nominální velikosti výběru ke bodu jmenovité velikosti referenčního prvku dveří/okna, je-li to relevantní
• Na střed: Měří od středového bodu výběru ke středu referenčního prvku Dveře/okno, pokud je k dispozici
