Zarovnání prvků

Použijte nabídku (Úpravy > Zarovnat) pro zarovnání vybraných prvků jeden ke druhému, nebo k vlastní nakreslené cílové čáře, s použitím různých kritérií:

  • Zarovnat prvky vpravo nebo vlevo;
  • Zarovnat prvky nahoru nebo dolů;
  • Zarovnat prvky ke středu, svisle nebo vodorovně;
  • Speciální zarovnání prvků k libovolnému bodu existujícího prvku, nebo k vámi dočasně nakreslené čáře/oblouku.

Podívejte se na video

Příkazy zarovnání jsou aktivní pouze, když máte vybrány minimálně dva prvky.

Pokud používáte příkazy zarovnání, výraz “vpravo” znamená, že prvky budou zarovnány k prvku umístěnému nejvíce vpravo na ose x (např. v půdorysu, Řezu, 3D okně). Možnost “vlevo” zarovná prvky doleva na ose x.

Podobně, “nahoru” znamená prvek s největší y-souřadnicí, a “dolů” je prvek s nejnižší y-souřadnicí.

MEP Designer identifikuje u prvků pravý/levý/horní/spodní/střední bod vzhledem k (neviditelnému) ohraničujícímu obdélníku kolem prvků.

Například předpokládejme, že chcete zarovnat tento objekt rohový stůl s jiným nábytkem:



MEP Designer použije střední bod ohraničujícího obdélníku stolu (obdélník zobrazen červeně):


Poznámka: Pokud chcete pro zarovnávání použít jiný kotevní bod prvku, použijte volbu speciální zarovnání (Úpravy > Zarovnat > Speciální zarovnání).

Jak zarovnat prvky

  1. Označte prvky, které chcete zarovnat.

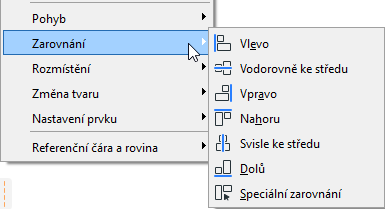

  2. Jděte do nabídky Úpravy > Zarovnat a zvolte jednu z následujících operací:


Vlevo: Pokud zvolíte Úpravy > Zarovnat > Vlevo, všechny vybrané prvky budou zarovnány podle prvku, který je umístěn nejvíce vlevo v pomyslném ohraničujícím obdélníku.

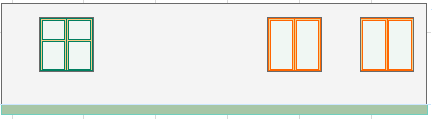

Na tomto obrázku, chceme například zarovnat tři okna zobrazené v okně řezu.



Vyberte všechna tři okna a použijte příkaz Úpravy > Zarovnat vlevo.



Vpravo: Pokud zvolíte Úpravy > Zarovnat > Vpravo, všechny vybrané prvky budou zarovnány podle prvku, který je umístěn nejvíce vpravo.

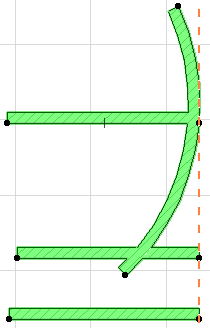

  • Na ilustraci níže, je oblouková zeď prvkem nejvíce vpravo; zbývající zdi (jejich pravé body) jsou tedy zarovnány na bod obloukové zdi nejvíce vpravo.

    AlignWalls1.png     AlignWalls2.png

Nahoru/Dolů: Pokud zvolíte Úpravy > Zarovnat > Nahoru nebo Dolů, všechny vybrané prvky budou zarovnány podle nejvyššího (nebo nejnižšího) bodu prvku ve skupině výběru.

  • Na příkladu níže, chceme okno na levé straně posunout nahoru, tak že bude v rovině dalšími dvěma okny.

  • K dosažení požadovaného výsledku, vybereme všechna okna a poté použijeme Úpravy > Zarovnat > Nahoru.


Vodorovně ke středu: Pokud zvolíte Úpravy > Zarovnat > Vodorovně ke středu, MEP Designer stanoví y-souřadnice vybraných horních a dolních prvků, a poté všechny prvky vodorovně zarovná (s použitím středového bodu každého prvku) podél vodorovné osy, v polovině mezi horními a dolními prvky.

Svisle ke středu: Pokud zvolíte Úpravy > Zarovnat > Svisle ke středu, MEP Designer stanoví x-souřadnice vybraných pravých a levých prvků, a poté všechny prvky svisle zarovná podél svislé osy, v polovině mezi nimi.

  • Například, v následujícím půdorysu zarovnáme ke středu vybraný nábytek svisle.

    Furniture1.png     Furniture2.png

Speciální zarovnání

Volby Úpravy > Zarovnat > Speciální zarovnání vám dává velkou volnost při zarovnávání vybraných prvků. Můžete zvolit jaký bod zarovnat, a k čemu prvky zarovnat: podél nakreslené dočasné čáry/oblouku, nebo existující čáry/hrany.

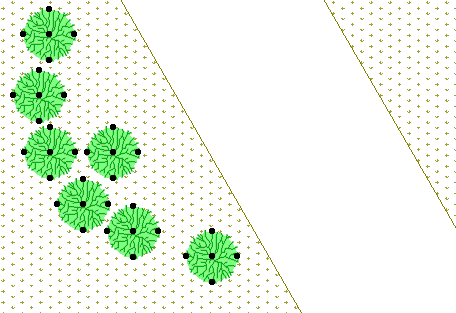

V tomto případě, si přejeme zarovnat vybrané objekty stromů na hranu zahradní cesty.

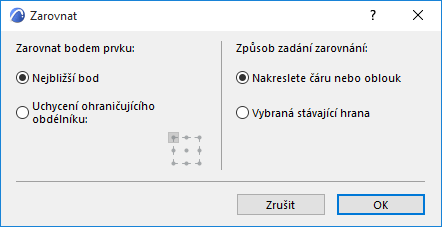

Jděte na Úpravy > Zarovnat > Speciální zarovnání a zvolte volbu Nejbližší bod: Každý strom bude zarovnán podél cesty, použitím bodu, který je v ohraničujícím obdélníku nejblíže linie cesty .

Zvolte volbu Klikněte na čáru nebo hranu prvku.

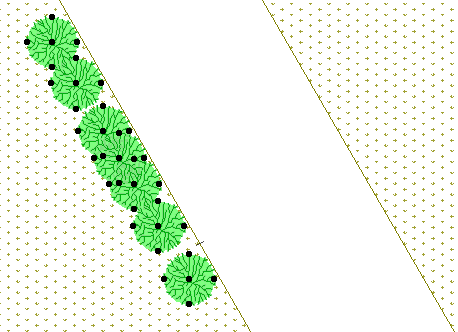

Klikněte na OK k zavření dialogového okna, poté klikněte na hranu cesty (zde hrana prvku sítě). Stromy se seřadí podél cesty.
