Nastavení rámů lehkého obvodového pláště

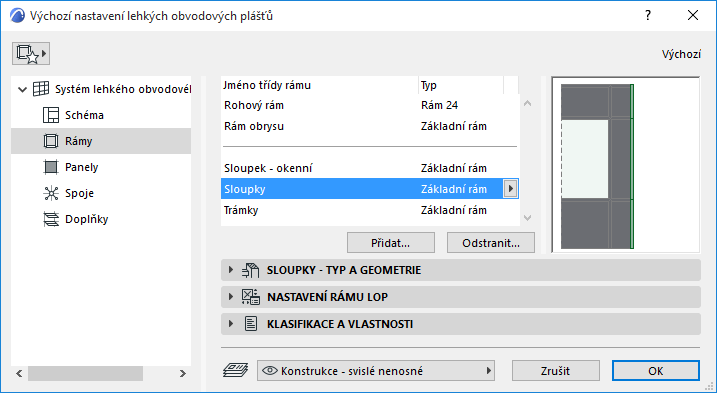

Seznam tříd rámů

V horní části seznamu jsou vypsány dostupné třídy rámů seřazené podle jména a typu. Ve výchozím nastavení jsou to: Rohový, obrysový, sloupky a trámky.

Označená třída je zvýrazněna v okně náhledu. V okně náhledu je zobrazena také barva povrchového materiálu rámu.

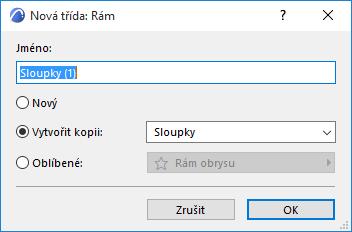

Přidání třídy rámů

1. Klikněte na tlačítko Přidat.





2. V následujícím okně:





• Nový: Vytvoříte novou třídu rámů na základě výchozího rámu (např. Základní)
• Vytvořit kopii: Vytvoříte kopii aktuálně zvolené třídy rámů s novým jménem
• Oblíbené: Z nabídky můžete vybrat Oblíbené nastavení rámu: nová třída rámu použije nastavení zvoleného Oblíbeného.

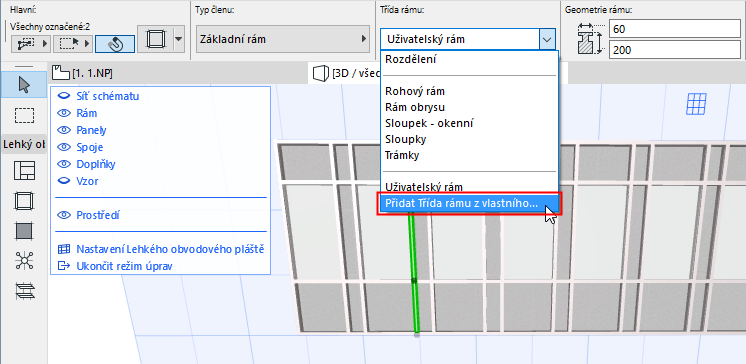

Vytvoření třídy rámů na základě upraveného rámu (režim úprav)

Další způsob, jak vytvořit novou třídu rámů, je upravit jeden rám v režimu úprav a uložit jeho nastavení jako novou třídu.

1. Označte lehký obvodový plášť a otevřete režim úprav.
2. Označte rám a upravte ho. Jeho třída je nyní “Vlastní”.
3. Z nabídky třídy rámů v Infopaletce vyberte volbu Přidat Třídu rámu z vlastního...





4. V následujícím okně nastavte novou třídu rámů.

Přejmenování třídy rámů

Dvojklikem označte třídu v seznamu a upravte jméno.

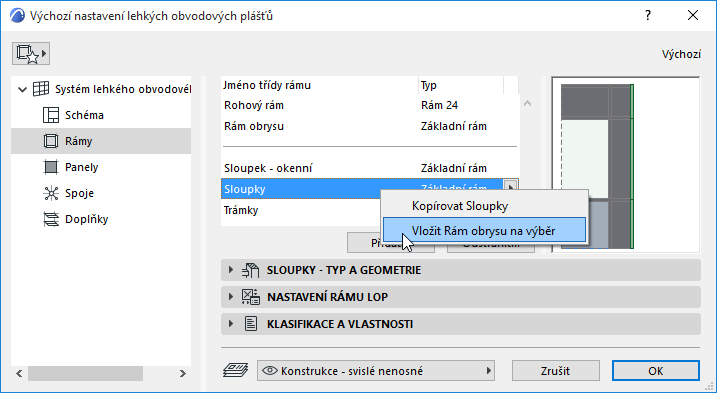

Kopírování nastavení rámů mezi třídami

V nastavení rámů klikněte pravým tlačítkem na jméno libovolné třídy a kopírujte její nastavení.

Klikněte na libovolnou jinou třídu rámů a pravým tlačítkem a vložte zkopírované nastavení.

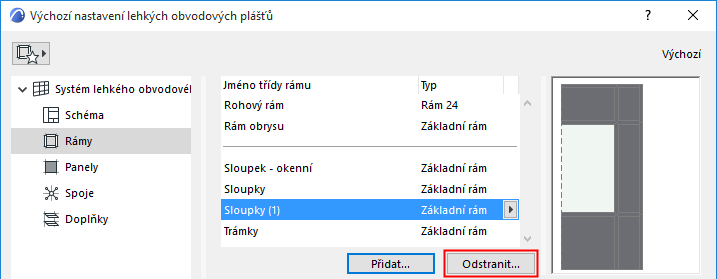

Odstranění třídy rámů

1. Označte potřebné třídy rámů.
2. Klikněte na Odstranit.
   Poznámka: Rohový rám a rám obrysu nelze odstranit.

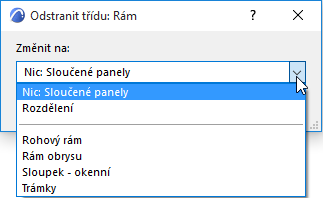

3. V následujícím okně:





• Zvolte, jak převést rámy třídy, kterou hodláte odstranit:
• Nic: Sloučené panely: Rámy budou odstraněny a navazující panely budou sloučeny dohromady.
• Rozdělení: Rámy budou odstraněny, navazující panely ale zůstanou rozdělené.
• Převést na jinou třídu rámů: Vyberte jinou třídu rámů.

Třída rámů “Rozdělení”

Rámy třídy Rozdělení jsou přednastavené s pevným nastavením. Projevujíc se jako neviditelné rámy; navazující panely zůstanou rozdělené. Na této stránce nelze rámy rozdělení upravit; tuto třídu nelze ani odstranit.

Rámy dělení jsou dostupné

• jako volitelná náhrada za jakoukoli třídu rámů (nahradí odstraněné rámy rozdělením) a
• v nastavení schématu jako třída rámů, kterou lze přiřadit libovolnému rámu ve vzoru schématu

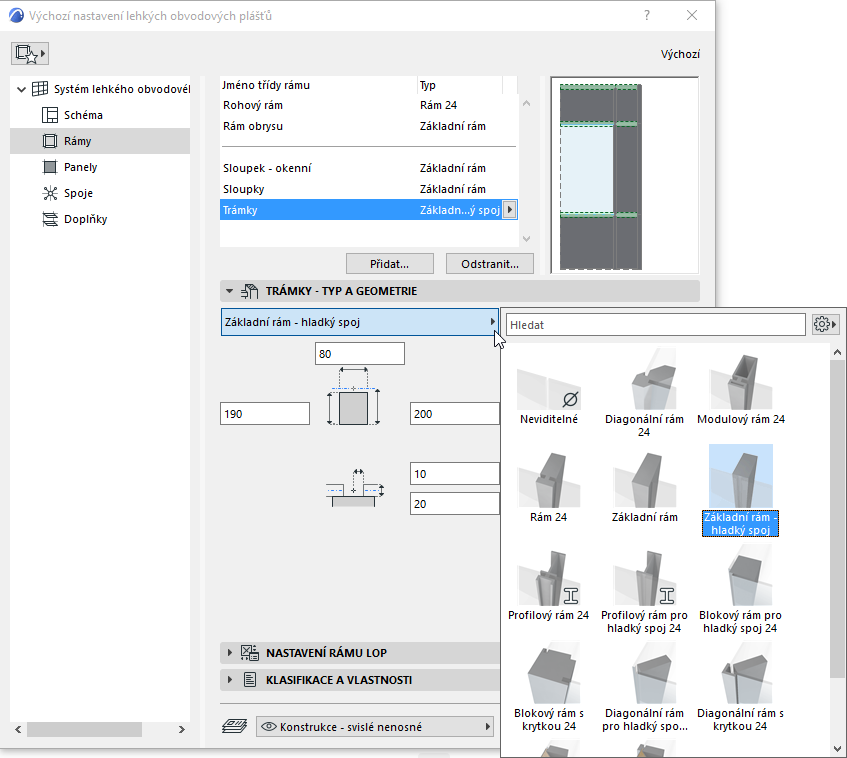

Výběr typu a geometrie rámu

Třída označená v seznamu v horní části okna: z nabídky na panelu Typ a geometrie rámu vyberte typ rámu.

Pak nastavte geometrické parametry.

• Neviditelný rám: Rám stále existuje jako objekt, ale není viditelný.
• Tento rám použijte, pokud chcete zachovat dva sousedící panely, ale nechcete zobrazit společný spojovací rám.
• Mezi dvěma navazujícími panely můžete nastavit libovolnou mezeru.
• Neviditelné rámy jsou také vhodné, když nechcete model zatěžovat detaily rámu, nebo když je použita jiná konstrukce (např. spoje) podporující napojení panelů. Bezespárového povrchu panelu můžete docílit odstraněním rámů z čar sítě.
• Základní rám: Nejběžnější typ rámu s obdélníkovým profilem. Z vnější strany pláště je viditelná krytka rámu. Přiřaďte stavební materiál a rám nastavte (panel níže).
• Hladký spoj: Obdélníkový profil, použitelný pro vnitřní podporu terčového zasklení LOP. Panely budou spojeny před rámem hladkého spoje, takže rám nebude z této strany viditelný (jen když jsou panely průhledné, nebo je zadána mezera.) Přiřaďte stavební materiál a nastavte prvky rámu (panel níže).
• Modulový rám: Rám můžete poskládat z modulů: vlastní rám nebo profilová krytka, kterou jste můžete nakreslit a uložit jako speciální typ prvků.

  Viz také Rohové rámy lehkého obvodového pláště.

Priorita průniků rámů

Viz Průniky rámů lehkého obvodového pláště.

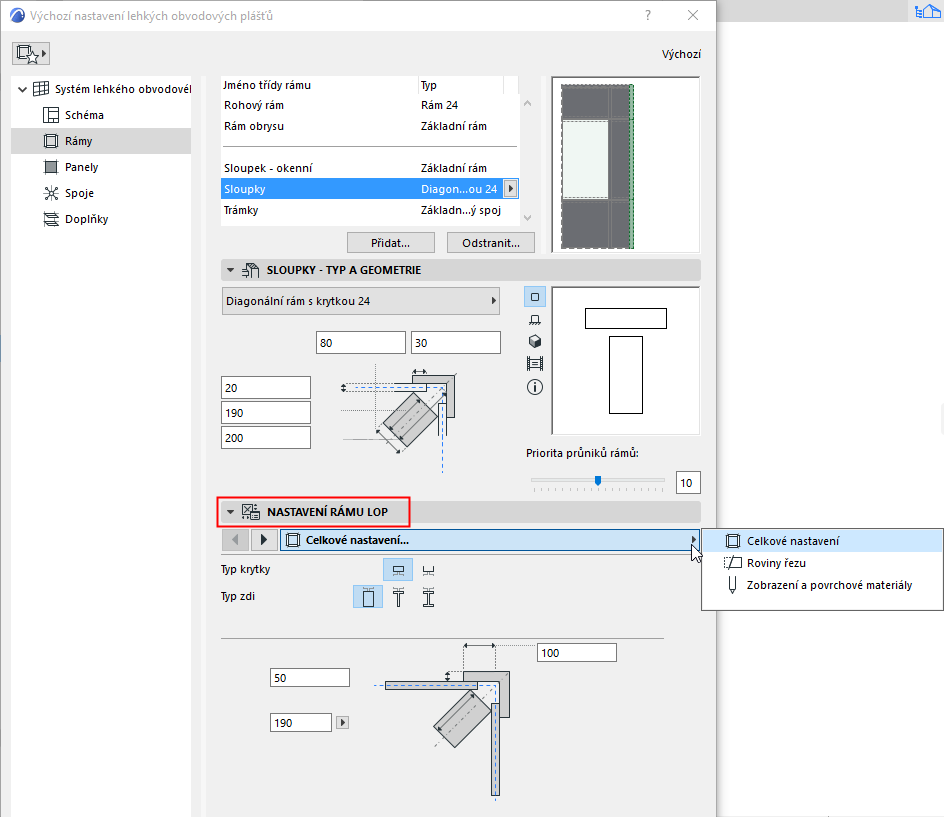

Nastavení prvků rámu

U zvoleného typu rámu můžete nastavit sadu různých parametrů (podobně jako u GDL prvků).

Některá nastavení úrovně detailů ve 2D a 3D je možné přepsat na úrovni nastavení Voleb zobrazení modelu.
