Nastavení panelů lehkého obvodového pláště

Poznámka pro uživatele MEP Designeru: Lehké obvodové pláště a jejich nastavení jsou viditelné, ale nelze je vytvářet ani upravovat.

Stránka Panely nastavení lehkého obvodového pláště obsahuje nastavení všech tříd panelů.

Nastavení nástroje Panel (v režimu úprav) obsahuje téměř ty samé volby.

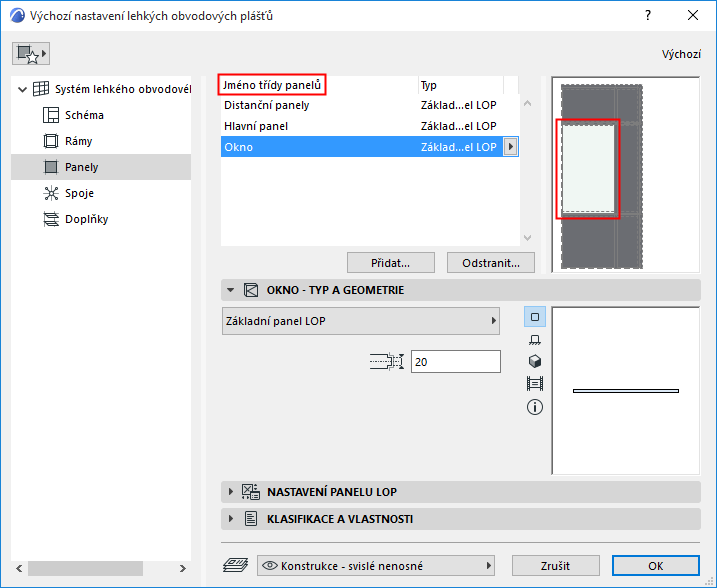

Seznam tříd panelů

V horní části seznamu jsou vypsány dostupné třídy panelů seřazené podle jména a typu.

Třídy panelů jsou definovány uživatelem (vedle výchozích - Hlavní, Distanční). Můžete přidávat nové a odebírat stávající třídy panelů.

Označená třída je zvýrazněna v okně náhledu. V okně náhledu je zobrazena i barva panelu.



Třídy panelů můžete přidávat a odebírat - viz níže.

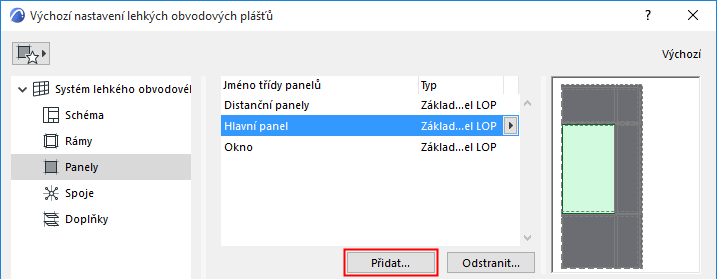

Přidání třídy panelů

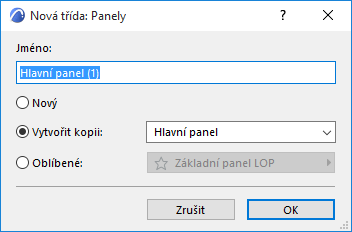

  1. Klikněte na tlačítko Přidat. V následujícím okně:


  • Nový: Vytvoříte novou třídu panelů na základě výchozího (např. Základní)
  • Vytvořit kopii: Vytvoříte kopii aktuálně zvolené třídy panelů s novým jménem
  • Oblíbené: Z nabídky můžete vybrat Oblíbené nastavení panelu. Nová třída panelů převezme nastavení Oblíbeného.

Přejmenování třídy panelů

Dvojklikem označte třídu v seznamu a upravte jméno.

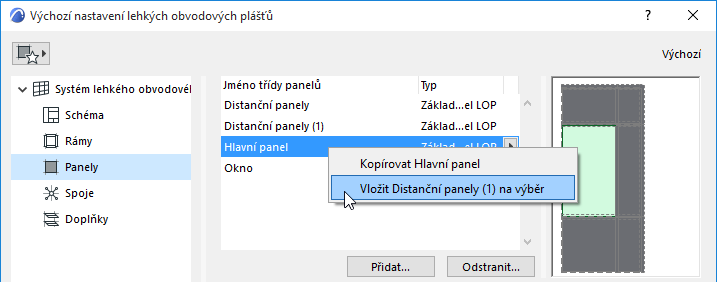

Kopírování nastavení panelů mezi třídami

V nastavení panelů klikněte pravým tlačítkem na jméno libovolné třídy a kopírujte její nastavení.

Klikněte na libovolnou jinou třídu panelů a pravým tlačítkem a vložte zkopírované nastavení.



Vytvoření nové třídy panelů na základě upraveného panelu

Další způsob, jak vytvořit novou třídu panelů, je upravit jeden panel v režimu úprav a uložit jeho nastavení jako novou třídu.

  1. Označte lehký obvodový plášť a otevřete režim úprav.
  2. Označte panel, který chcete upravit. Jeho třída je nyní “Vlastní”.

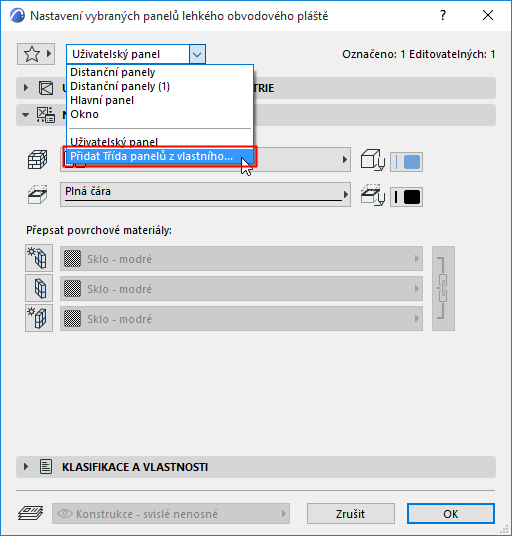

  3. Z nabídky třídy panelů v Infopaletce nebo v okně nastavení vyberte volbu Přidat Třídu panelu z vlastního...

  4. V následujícím okně pojmenujte novou třídu panelů.

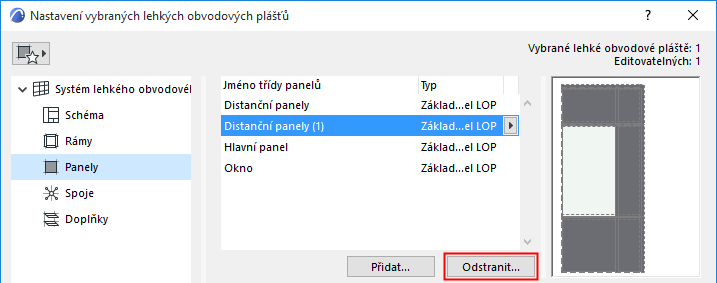

Odstranění třídy panelů

  1. Označte potřebné třídy panelů.

  2. Klikněte na Odstranit.

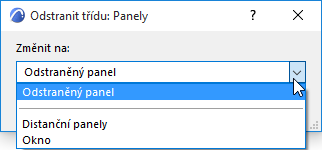

  3. V následujícím okně:

  • Z nabídky vyberte možnost, jak převést panely třídy, kterou se chystáte odstranit:
  • Odstraněný panel
  • Převedení na jinou třídu panelů: Vyberte ze stávajících tříd panelů.

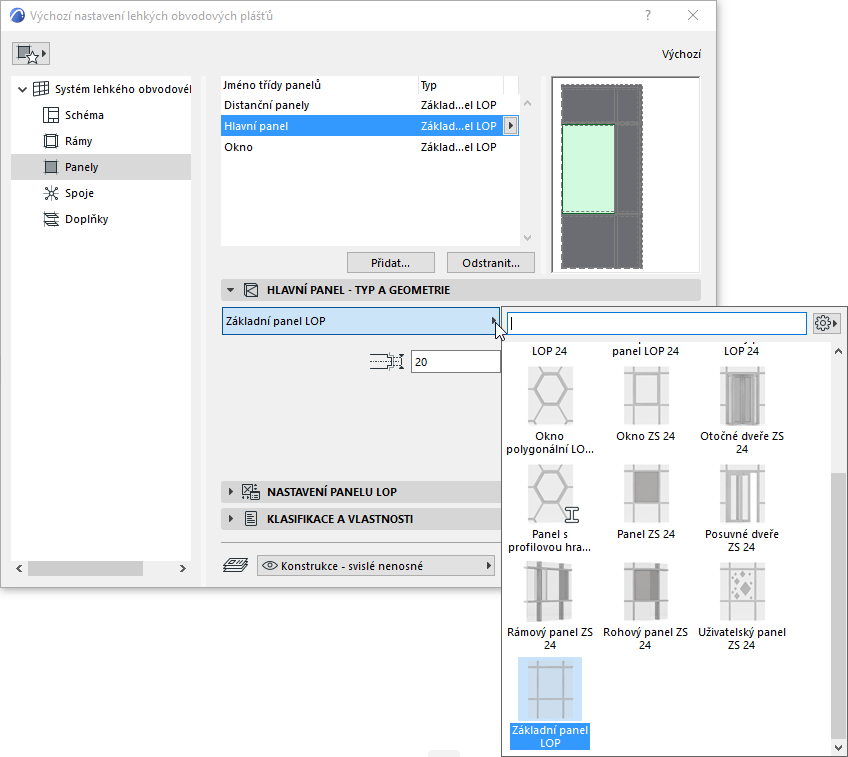

Výběr typu a geometrie panelu

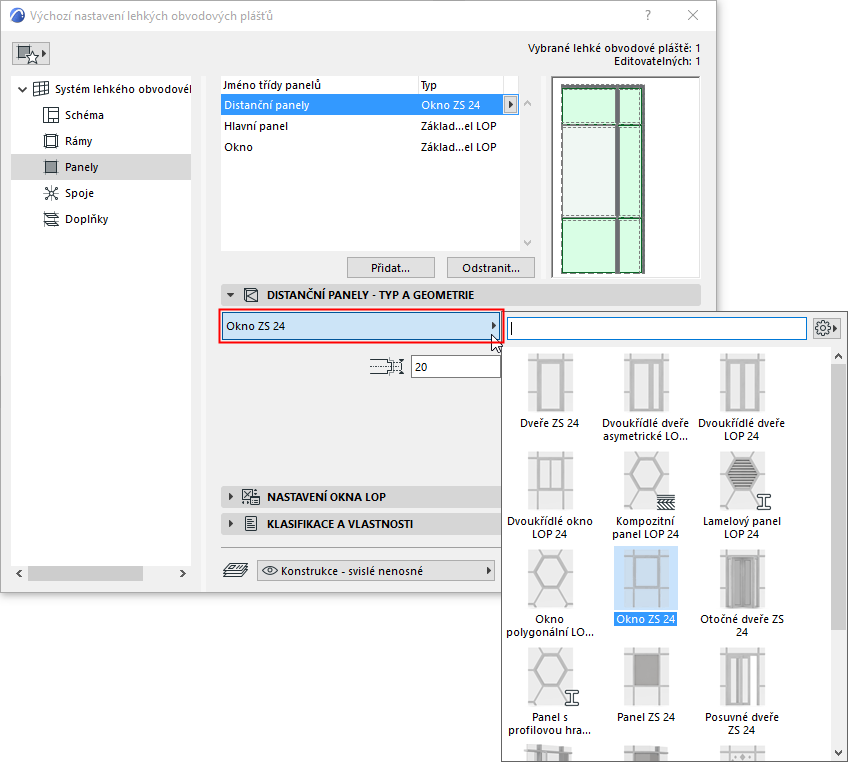

Třída panelu označená v seznamu v horní části okna: z nabídky na panelu Typ a geometrie panelu vyberte typ.

Pak nastavte geometrické parametry.



Nastavení na panelu níže závisí na zvoleném typu panelu.

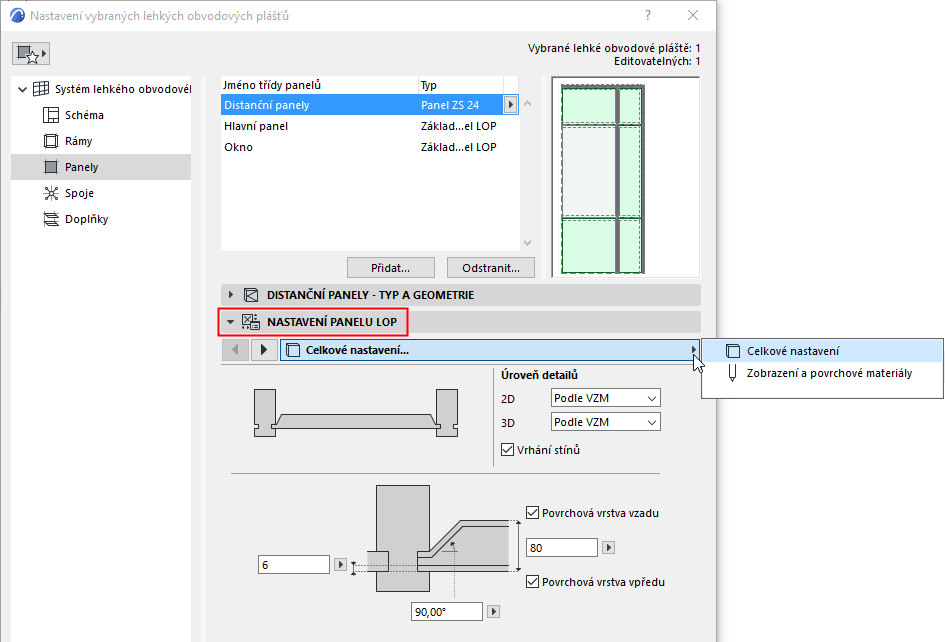

Nastavení prvku panelu

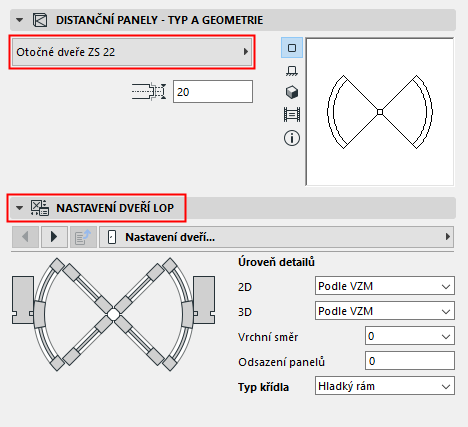

U zvoleného typu panelu můžete nastavit sadu různých parametrů (podobně jako u GDL prvků).

Některá nastavení úrovně detailů ve 2D a 3D je možné přepsat na úrovni nastavení Voleb zobrazení modelu.
