Pomocí Voleb zobrazení modelu můžete upravit zobrazení lehkého obvodového pláště na úrovni jednotlivých zobrazení.
Volby lehkých obvodových plášťů umožňují zobrazit/skrýt jednotlivé části LOP samostatně a pro každé zobrazení nastavit různé předvolby.
Otevřete Dokument > Zobrazení modelu > Volby zobrazení modelu.

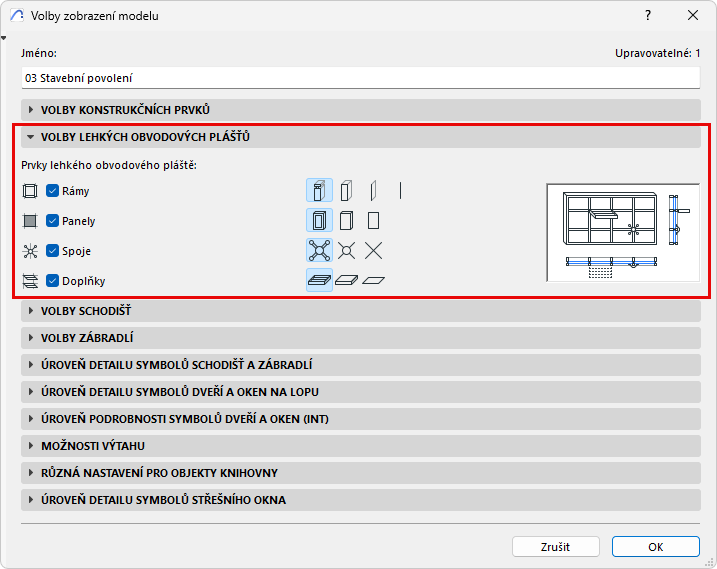

Otevřete panel Volby lehkých obvodových plášťů:
Zobrazení/skrytí prvků
Ve výchozím nastavení jsou všechny prvky lehkých obvodových plášťů zobrazené (rámy, panely, spoje, doplňky). Pokud nějakou kategorii prvků v označené kombinaci zobrazení modelu nechcete zobrazit, vypněte ji.
Úroveň zobrazení detailů (podle prvků)
Nastavte způsob zobrazení každého prvku: plné, jednoduché nebo schématické.
Rámy mají o možnost víc: zobrazit pouze osy.
Plné: Je zobrazena celá geometrie (např. profilové prvky s napojeními stavebních materiálů).Obrázek 1. Lehký obvodový plášť s plnými detaily
Zjednodušené: Zobrazeno jako jednoduché kvádry s jediným stavebním materiálem. Obrázek 2. Detailní rámy/panely, doplňky zjednodušené
Schématické: Je zobrazené pouze schéma (čáry sítě a obrys).Obrázek 3. Schématické zobrazení LOP (půdorys) Obrázek 4. Schématické zobrazení LOP (3D/pohled)
Přepsání nastavení VZM

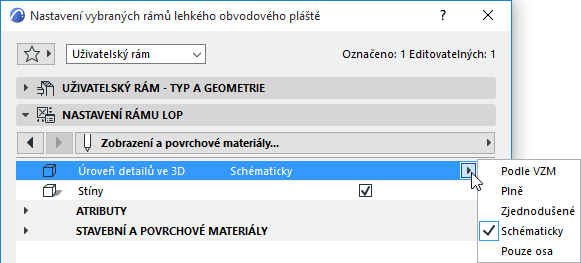

Zobrazení každého prvku nebo třídy prvků lehkého obvodového pláště definované na úrovni VZM můžete přepsat na úrovni nastavení prvku:
