Zdi a ostatní prvky

Více informací o průnicích (spojích) mezi různými konstrukčními prvky:

Viz Průniky prvků.

Tyto další funkce mají také vliv na průniky zdí:

• Sloupy a zdi

  Viz Sloupy a zdi.

• Příkazem spojit můžete napojit zdi ke střeše nebo skořepině.

  Viz Napojení prvků na střechu/skořepinu.

• Zeď můžete také ořezat samostatnou střešní rovinou.

  Viz Ořezání prvků samostatnou střechou.

• Funkce Napojit prvky na desky umožňuje napojit zdi na konkrétní výškovou úroveň jedné nebo více desek, které jsou nad nebo pod nimi.

  Viz Napojení prvků na desky.

• Zdi mohou být připojeny k lehkým obvodovým plášťům příkazem v menu 3D model > Vazba prvků a konstrukcí > Napojit zeď k lehkému obvodovému plášti. Stejný příkaz je dostupný v menu 3D model > Upravit lehký obvodový plášť.

  Viz Napojení zdi na lehký obvodový plášť.

• Vztah k zónám: V nastavení zdi v panelu Model určete, jaký vztah má mít zeď k zónám: jako hranice zóny (oddělovač) nebo zda se má plocha/objem od příslušné zóny odečíst nebo nemá zónu vůbec ovlivňovat.

  Viz Vztah k zónám.

Rohy polygonálních zdí

Při připojení k jiným, rovným zdem, si polygonální zdi implicitně zachovávají svůj původní obrys.

Toto výchozí nastavení můžete změnit.

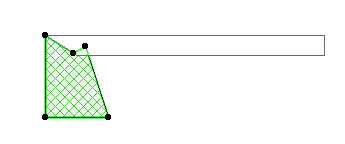

V následujícím případě je připojena jednoduchá zeď k polygonální zdi.

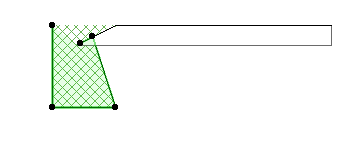

Zaškrtněte volbu Rohy polygonální zdi se můžou měnit na panelu Geometrie a umístění v okně Nastavení zdi (dostupná, pokud je označená polygonální zeď).

Tento efekt se projeví, pokud je aktivovaná volba Zobrazení > Volby zobrazení > Vyčistit průsečíky zdí a trámů.
