Obložení stupnice a podstupnice
Ve stromové struktuře okna nastavení schodiště vyberte Obložení.

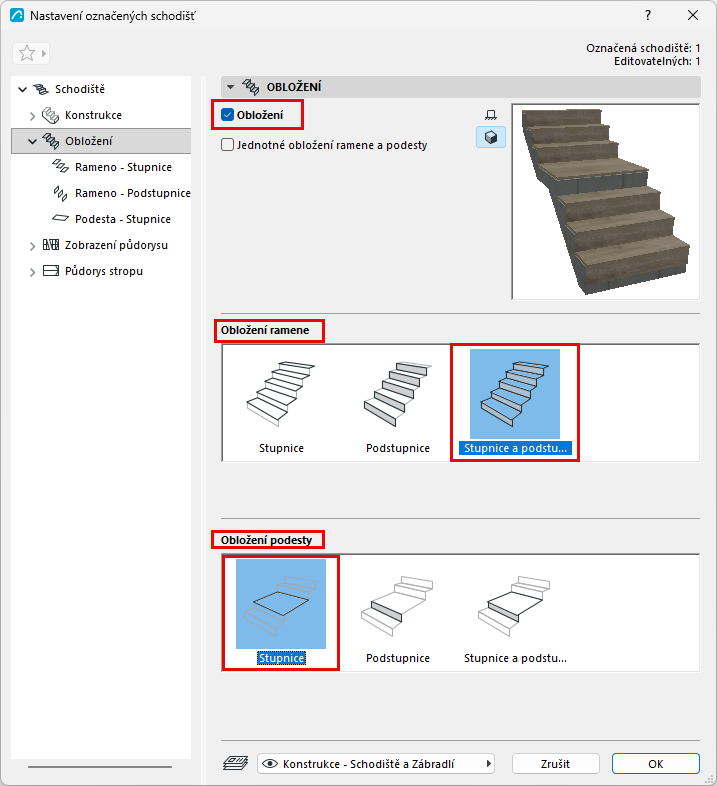

Prvek stupnice a/nebo podstupnice schodiště můžete zapnete volbou Obložení.
Níže klikněte na prvek, který potřebujete:
- Obložení ramene: Aktivujte stupnici, podstupnici nebo obojí
- Obložení podesty: Aktivujte stupnici, podstupnici nebo obojí
Prvky, které vyberete, se objeví ve stromové struktuře nalevo: samostatné stránky nastavení stupnice/podstupnice/podesty/ramene.

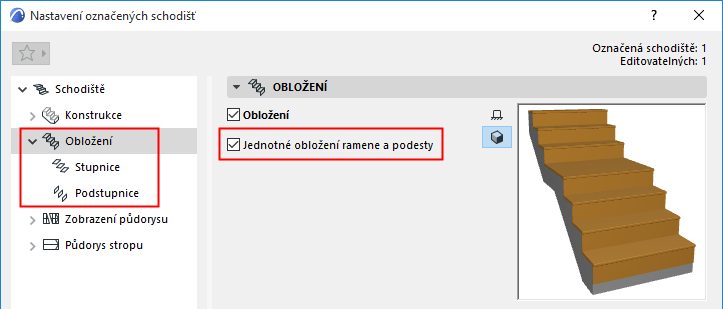

Jednotné obložení ramene a podesty
Pomocí této volby můžete nastavit jednotné obložení stupnicemi a podstupnicemi ramene i podesty. Takže počet stránek s nastavením bude nižší.
Nastavení stupnice a podstupnice: Výběr prvku

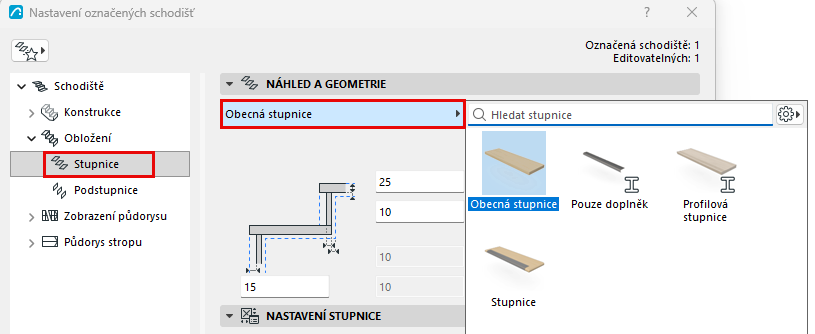

Na stránkách nastavení stupnic a podstupnic si můžete vybrat z nabídky dostupných GDL prvků, které můžou tvořit obložení:

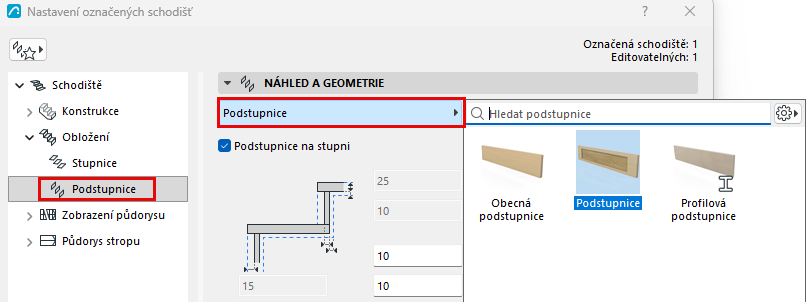

Podstupnice na stupni: Pomocí této volby můžete umístit podstupnice na horní hranu stupnic. (Pokud není volba aktivní, podstupnice je protažená až na spodní úroveň stupnice - víz schéma.)
Nastavení stupnice a podstupnice

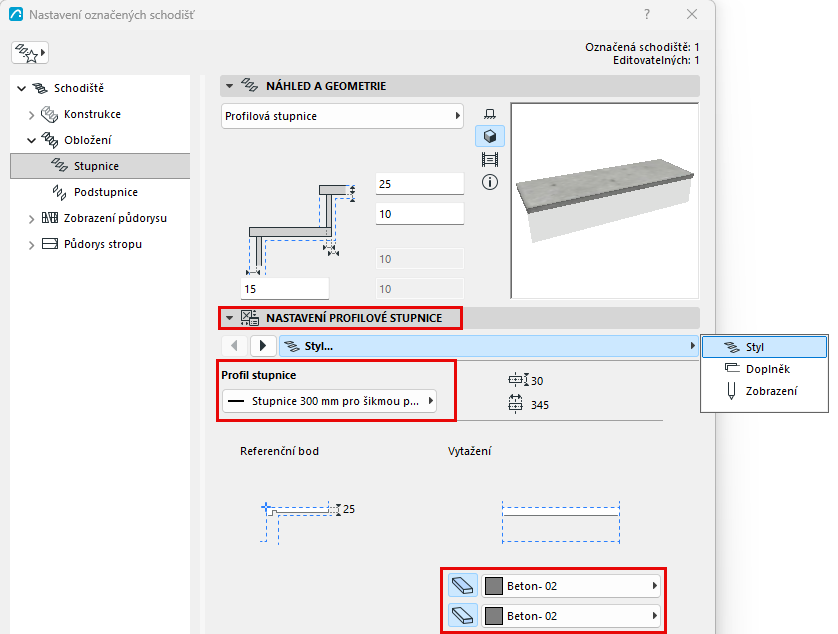

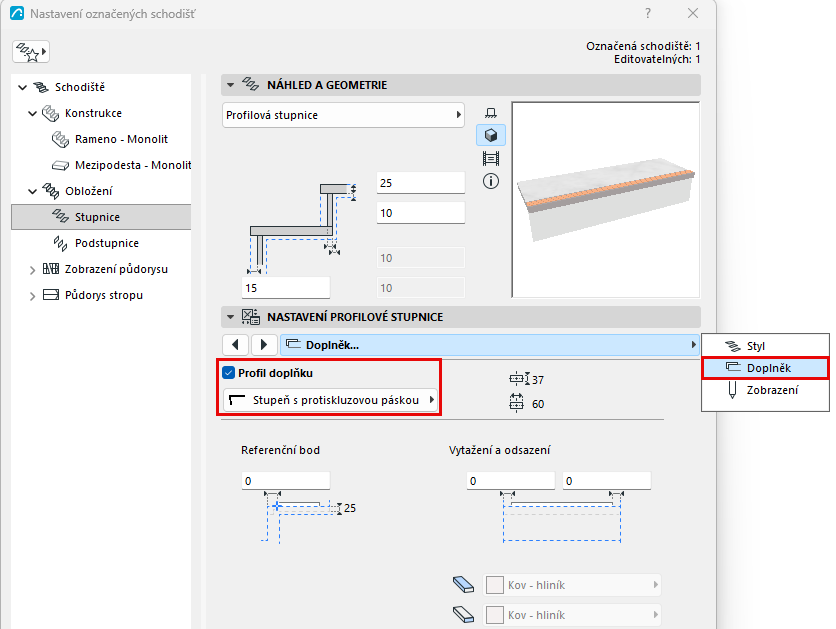

Na panelu Nastavení stupnice nebo Nastavení podstupnice zadejte tvar a zobrazení vybraného obložení. Nastavení se liší podle zvoleného typu prvku:
Definování komponentů jako Jádro/Povrch/Ostatní

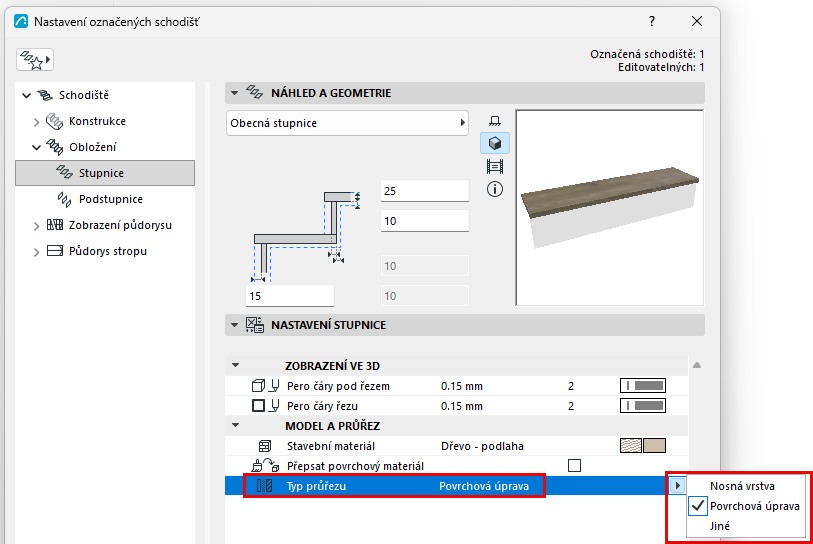

V části Zobrazení v dialogovém okně Nastavení: nastavte komponenty jako Jádro/Povrch/Ostatní. (Chcete-li nastavit části samostatně, zrušte zaškrtnutí políčka "Jednotné typy komponentů".)
Definování typů komponentů tímto způsobem vám umožňuje řídit jejich zobrazení pomocí Částečného zobrazení konstrukce. Chcete-li například zobrazit koordinační zobrazení pouze pro konstrukci, zvolte v nastavení Částečného zobrazení konstrukce zobrazení "Pouze nosnou konstrukci". Tím se skryjí komponenty schodiště, které jsou definovány jako "Povrch" nebo "Ostatní".
