Volby zobrazení modelu: Úroveň detailů symbolů schodišť a zábradlí
Panel najdete v menu Dokument > Zobrazení modelu > Volby zobrazení modelu. Pomocí těchto nastavení můžete definovat zobrazení symbolů schodiště a zábradlí v půdorysech a půdorysech stropu.
Ve výchozím nastavení se zobrazí konfigurace „Jednoduché nastavení“. Pokud potřebujete toto jednoduché nastavení přizpůsobit, použijte stránku Pokročilé nastavení s podrobnějšími možnostmi.
Jednoduché nastavení pro úroveň detailů schodiště/zábradlí

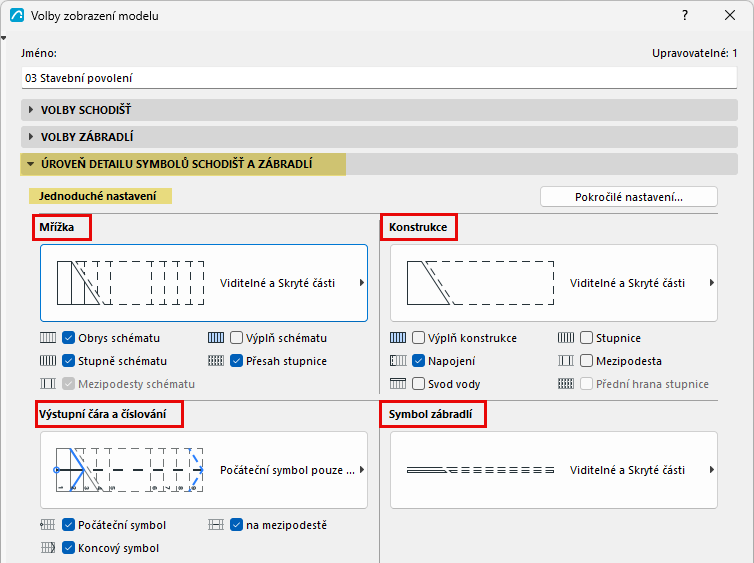

Režim Jednoduché nastavení zobrazuje čtyři hlavní skupiny symbolů schodiště a zábradlí: Síť, Konstrukce, Výstupní čára a Zábradlí.
Na této stránce můžete definovat preferovaná nastavení zobrazení.

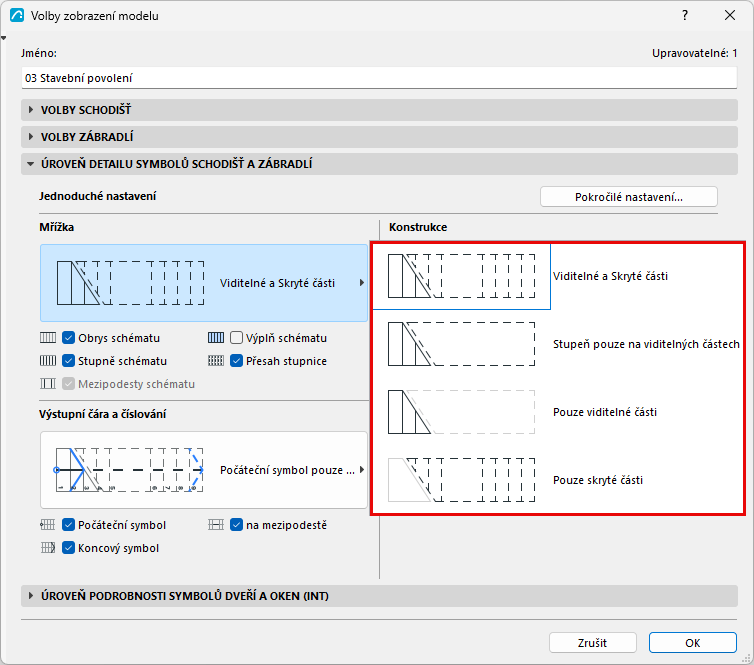

V každé skupině zaškrtněte políčka položek, které se mají zobrazit. Poté pomocí rozevírací nabídky nastavte požadovanou úroveň detailů.
Viditelné části a Skryté části
“Viditelné části” reprezentují hlavní symboly schodišť a jsou zobrazeny “viditelnými” typy čar definovanými v nastavení jednotlivých schodišť (nejčastěji plná čára).
“Skryté části” reprezentují doplňkové části symbolů schodišť a jsou zobrazeny “skrytými” typy čar definovanými v nastavení jednotlivých schodišť (nejčastěji čerchovaná čára).
Viz Nastavení atributů všech prvků symbolu schodiště.
Viditelné části jsou obvykle pod značkou řezu; Skryté části jsou obvykle nad značkou řezu;
Pokročilé nastavení pro úroveň detailů schodiště/zábradlí

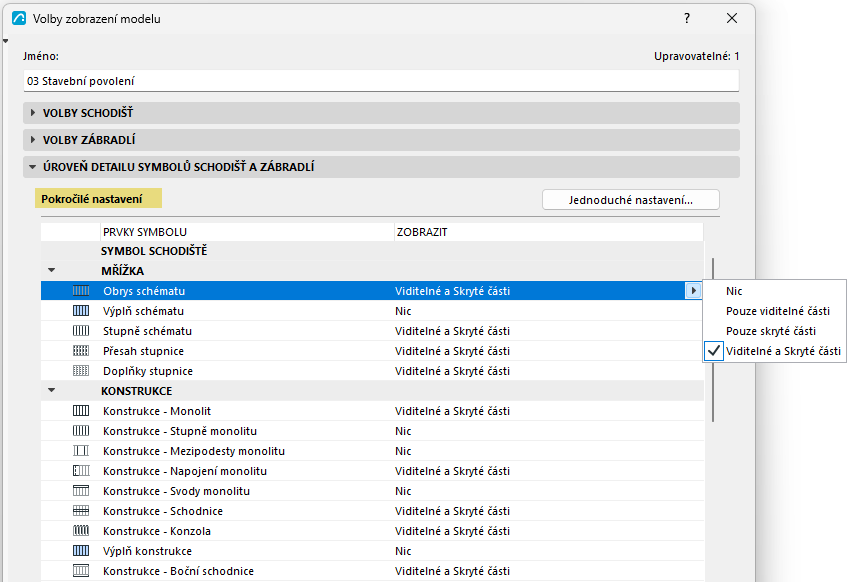

Tento režim použijte pro detailní přizpůsobení zobrazení symbolů schodiště/zábradlí. Chcete-li jej otevřít, klikněte na tlačítko „Pokročilé nastavení“ z režimu Jednoduché nastavení panelu Úroveň detailů symbolů schodišť a zábradlí.
V režimu Pokročilé nastavení se všechny prvky symbolu zobrazují formou seznamu v logických skupinách. Pomocí rozevírací nabídky nastavte předvolby zobrazení.

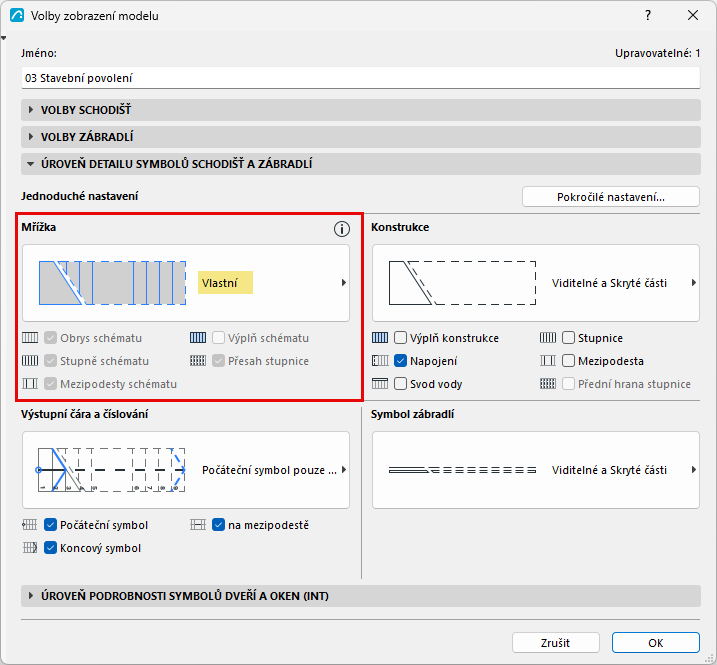

Pokud provedete změny v Pokročilém nastavení (například skryjete síť), přepíše se tím Jednoduché nastavení, kde se příslušné ovládací prvky zobrazí jako „vlastní“.
