Editor vzoru (nastavení nástroje Zábradlí)

Editor vzoru je grafické prostředí v horní části stránky nastavení segmentu a všech stránek prvků zábradlí.

Pomocí editoru vzoru zábradlí můžete seskládat originální vzory pro každý segment zábradlí. Vzor se může opakovat na každém segmentu podle vzorce rozmístění, který nastavíte.

V editoru vzoru je symbolické zobrazení tohoto vzoru. Vzor je tvořen horní tyčí, madly, vodorovnými tyčemi, vnitřními sloupky, svislými tyčemi a panely.

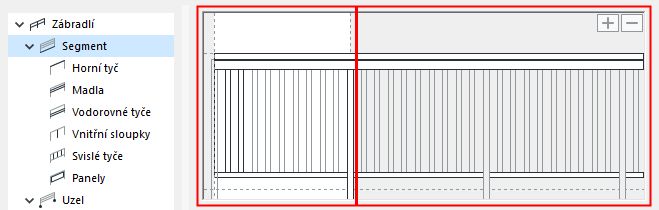

Bílá plochu v editoru znázorňuje vzor samotný, který je rozmístěný (podle potřeby opakovaně a dle nastavení) po celé délce segmentu. Tato bílá plocha - znázorňující délku vzoru - je směrem doprava natažena k dalšímu vnitřnímu sloupku (vyznačenému čárkovanou čárou na obrázku níže):

Obrázek 1. Délka vzoru

Přečtěte si také Délka vzoru níže.

Podívejte se na video

Výběry v editoru vzoru

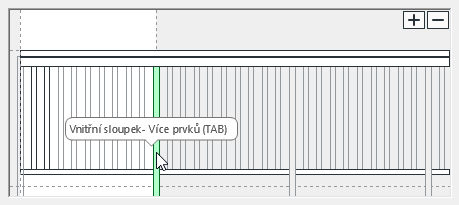

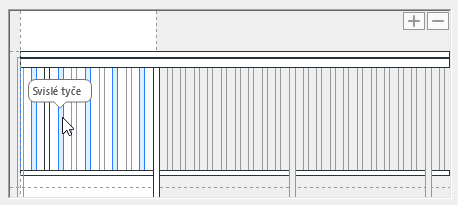

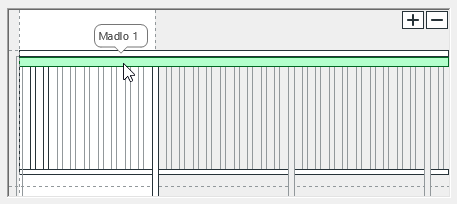

Při výběru prvků v editoru vzoru využijte informační bublinu:

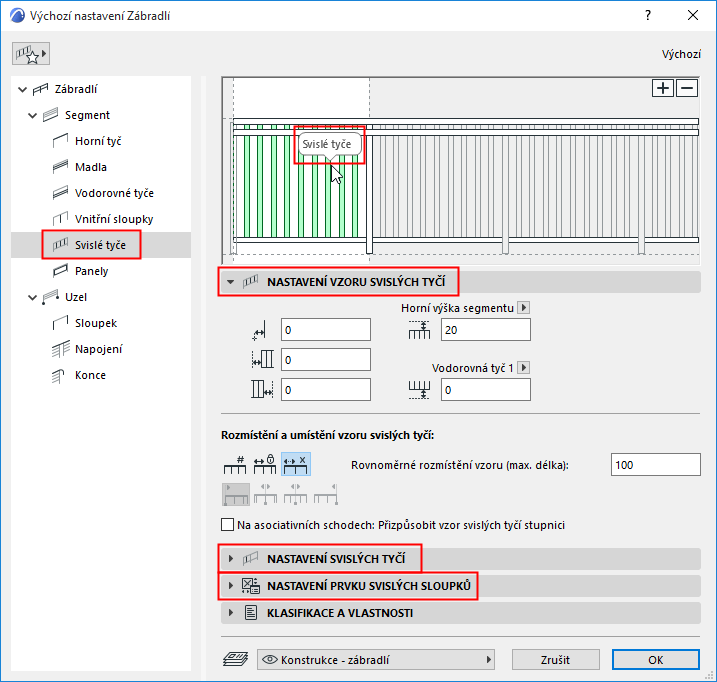

Kliknutím prvek označíte. Typ prvku označeného v editoru je zároveň označený ve stromové struktuře nalevo a jeho nastavení se zobrazí v okně.



Přidávání prvků v editoru vzoru

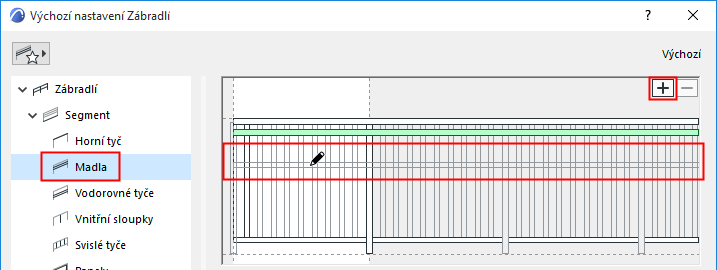

Pokud chcete přidat prvky v editoru vzoru:

  1. Označte prvek (např. madla) ve stromové struktuře
    Poznámka: Musíte označit konkrétní prvek zábradlí, ne stránku segmentu.
  2. Klikněte na tlačítko Plus.
  3. V editoru vzoru přesuňte symbol na vybrané místo.
  4. Kliknutím zatížení vložíte.

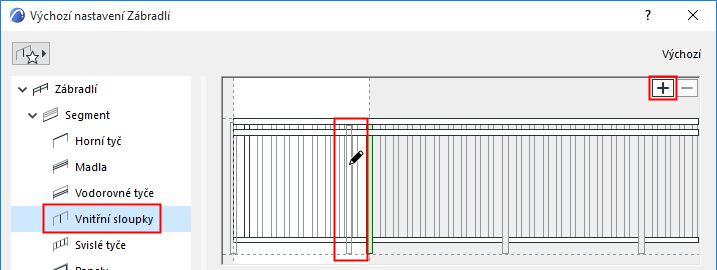

Příklad: Přidání vnitřního sloupku v editoru vzoru

  1. Ve stromové struktuře označte vnitřní sloupky.
  2. Klikněte v editoru vzoru na tlačítko Plus a přesuňte symbol sloupku na vybrané místo.


Odstranění prvku v editoru vzoru

Pokud chcete odstranit prvek v editoru vzoru:

Označte prvek vzoru a použijte jednu z následujících možností:

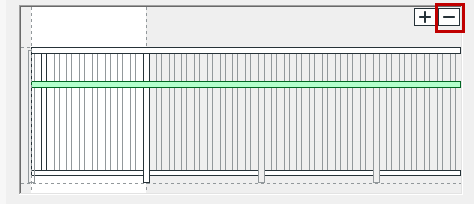

  • Klikněte na tlačítko Minus.
  • Klikněte na Odstranit
  • Stiskněte klávesu Backspace

Délka vzoru

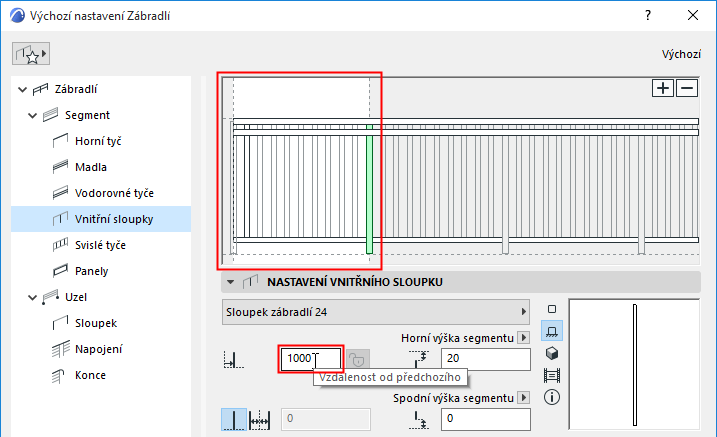

Rozsah bílé oblasti vzoru je v editoru vzoru vymezený dalším vnitřním sloupkem směrem doprava.

Pokud chcete délku vzoru upravit, označte vnitřní sloupek a upravte nastavení Vzdálenost od předchozího.

Obrázek 2. Délka vzoru

Více informací naleznete v tématu Nastavení vnitřních sloupků (nástroj Zábradlí).

Převést vzor na délku segmentu

Vložené zábradlí:

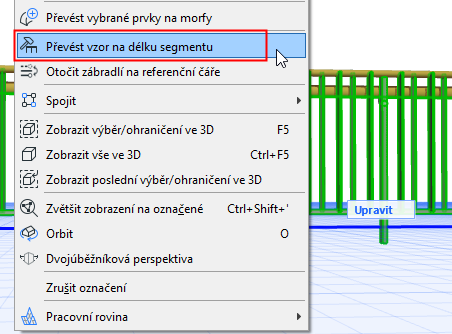

Označte zábradlí a z kontextové nabídky vyberte příkaz Převést vzor na délku segmentu.



Délku vzoru můžete také přizpůsobit délce stupně schodiště:

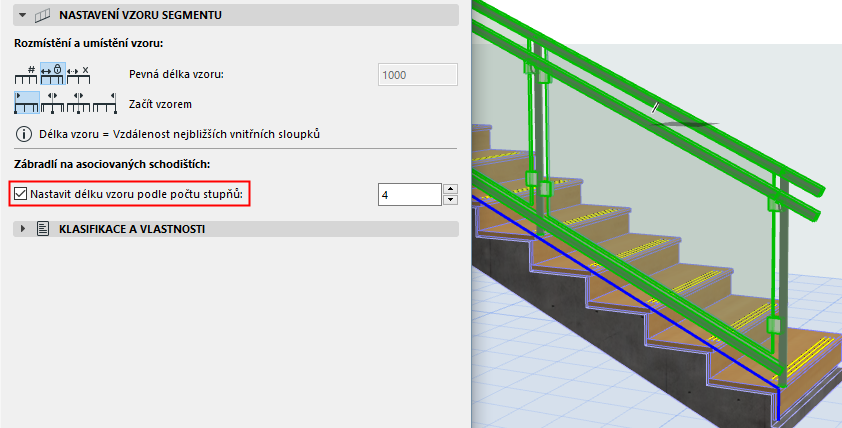

Zábradlí na asociovaných schodištích

  • Nastavte délku vzoru podle konkrétního počtu stupňů:
