Nastavení napojení (horní tyč, madlo, vodorovná tyč)

Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

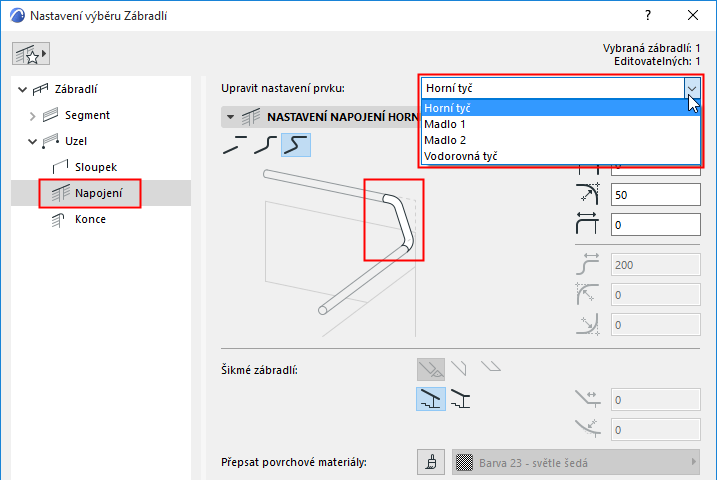

Tyto stránky nastavení slouží k nastavení geometrie tyčí (horní tyč, madla, běžné vodorovné tyče) v napojeních segmentů.

Segmentu napojení můžete nastavit jiný povrchový materiál, než má napojená tyč (použijte funkci přepsání povrchového materiálu)

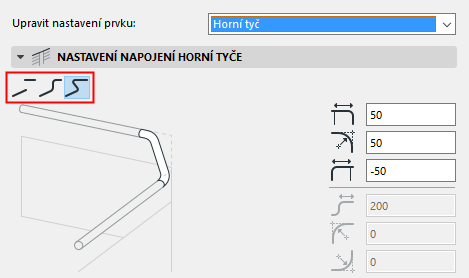

Typy napojení tyčí

Vyberte jeden ze tří typů napojení vybrané tyče mezi dvěma segmenty :


  • Bez napojení: Tyče sousedních segmentů nebudou napojeny. Každý konec tyče můžete natáhnout nebo zkrátit.

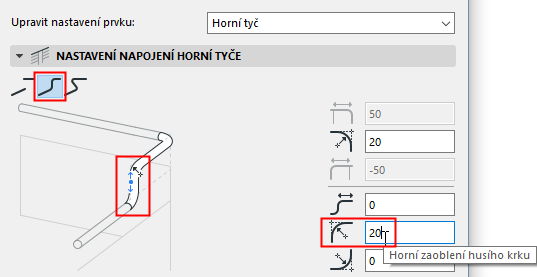

  • Husí krk: Sousední tyče jsou napojeny pomocí husího krku tvořeného vodorovnými a svislými prvky.

    Napravo můžete nastavit odsazení a zaoblení každé části husího krku.

    V náhledu je vždy zvýrazněna část, kterou upravujete.

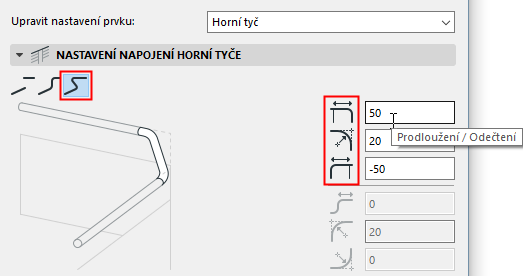

  • Přímé napojení: Obě navazující tyče budou prodlouženy na úroveň té druhé, pak spojeny. Napravo zadejte prodloužení (nebo odečtení) a zaoblení obloukových částí, které z vodorovných částí vycházejí.


Úprava napojení

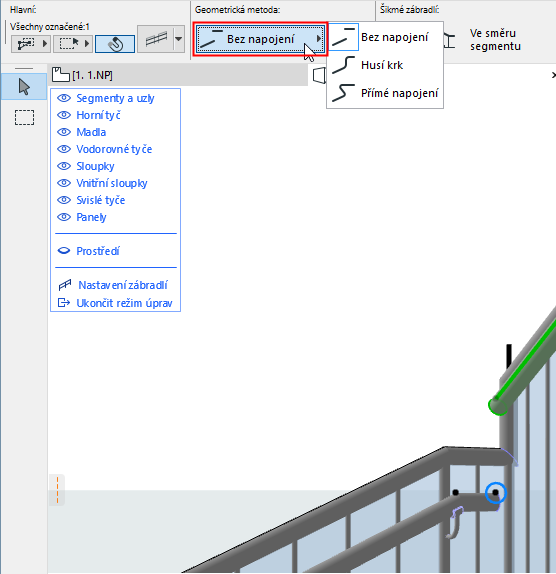

  • Nastavení označených konců upravíte v režimu úprav pomocí Infopaletky nebo v okně nastavení konce.

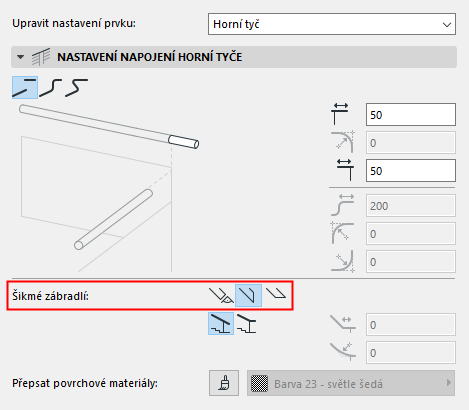

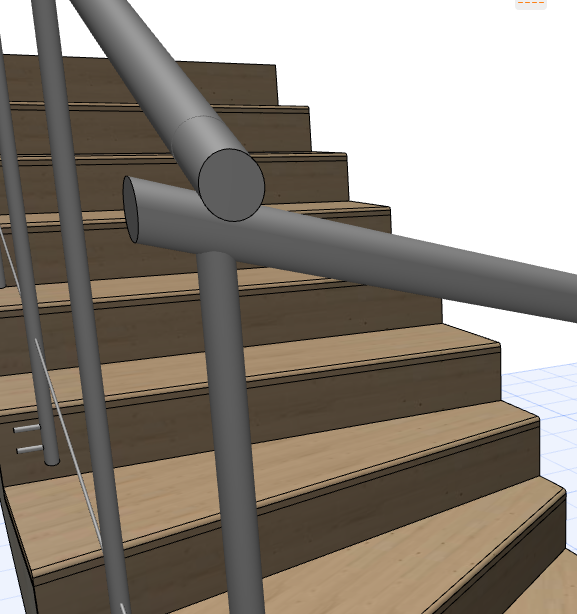

Šikmá zábradlí (napojení) - tvar konce

  • Vyberte tvar konců segmentů šikmých zábradlí: kolmo, svisle nebo vodorovně .

    SlopedRailingConnectionGeom.png  SlopedRailingConnectionGeom3D.png

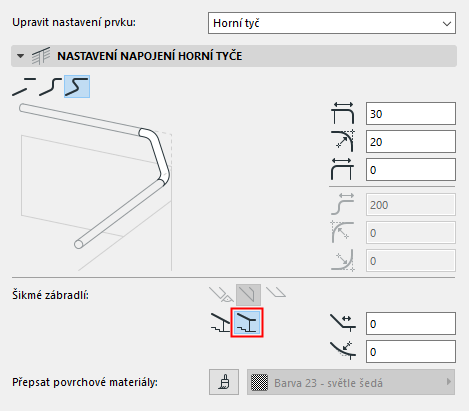

Šikmé zábradlí (napojení) - ve směru segmentu nebo vodorovně

  • Touto volbou můžete k zábradlí přidat vodorovný segment v místě kde přechází do vodorovného a zalamuje se.
  • Zadejte délku přidaného segmentu a případné zaoblení.

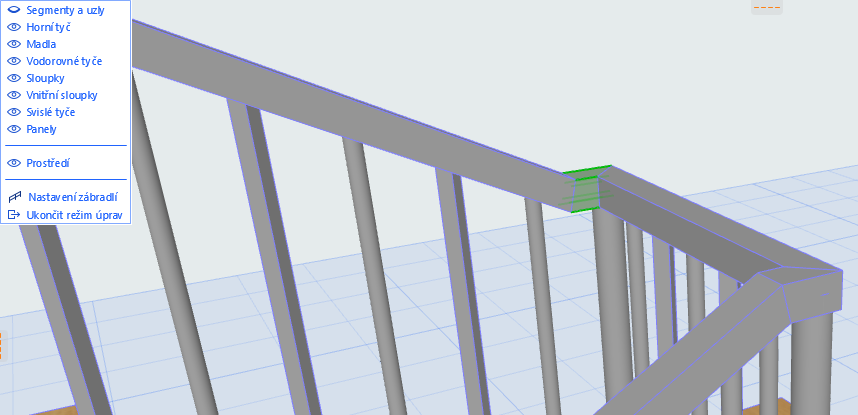

Výsledný segment v režimu úprav:
