Vytvoření morfu ve 2D

V nástrojové paletce vyberte nástroj morf, v Infopaletce pak zvolte konstrukční metodu.



V půdorysu nebo 3D okně pak můžete použitím následujících metod vytvářet 2D čáry, lomené čáry, křivky nebo uzavřené polygony.

  • Polygonální
  • Obdélník nebo natočený obdélník
  • Zakřivená - střed a poloměr
  • Zakřivená - obvod

Vstupní proces s těmito geometrickými metodami funguje stejně jako u 2D kreslicích nástrojů.

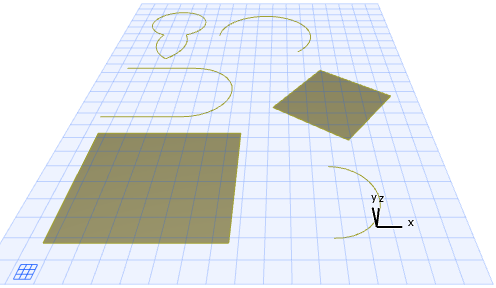

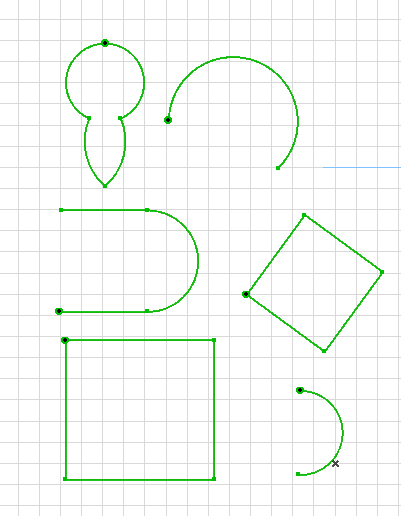

2DMorphs.png     3DMorph.png

Výsledkem je nicméně hrana nebo stěna morfu, namísto polygonu nebo 2D čáry: jsou zobrazeny ve 3D, nemají ale žádné geometrické parametry (např. tloušťku). Výsledné 3D čáry můžete využít pro skicování nebo vytváření dokumentace ve 3D okně.

Volně natočený obdélník

Metoda volně natočeného obdélníku nástroje morf vám umožňuje nakreslit obdélník na libovolné rovině v prostoru.

  1. Vyberte metodu volně natočeného obdélníku ve 3D okně.
  2. Dvěma kliknutími vytvořte první hranu obdélníka. Tuto hranu můžete nakreslit na libovolné rovině v prostoru.
  3. Dalším kliknutím určíte bod protějšího rohu obdélníka. Můžete se chytit libovolného bodu v prostoru.
