Základní úpravy morfu: Vytáhnout po dráze

Pomocí příkazu vytáhnout po dráze můžete vytáhnout libovolnou stěnu jako trubku a měnit libovolně směr vytažení a pracovních rovin.

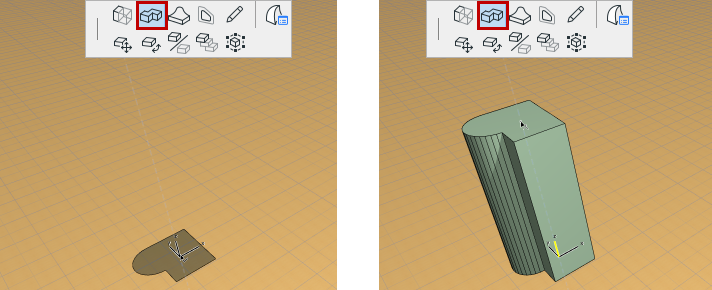

  1. Klikněte někam na stěnu morfu.
  2. Z plovoucí paletky vyberte příkaz Vytáhnout po dráze.

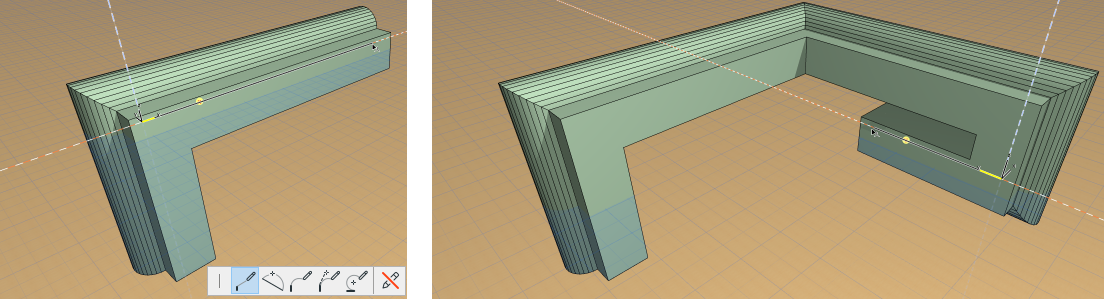

  3. Začněte kreslit trubku, každým kliknutím vytváříte nový segment.
    Poznámka: První segment musí být kolmý na výchozí stěnu.
    • Můžete použít kouzelnou hůlku a vytáhnout tak profil po uzavřeném polygonu (za předpokladu, že polygon a profil vytažení nejsou ve stejné rovině.)
    • Podle potřeby můžete upravovat pracovní rovinu.
    • Pokud chcete odebrat poslední nakreslený segment, klikněte v plovoucí paletce na příkaz zpět.

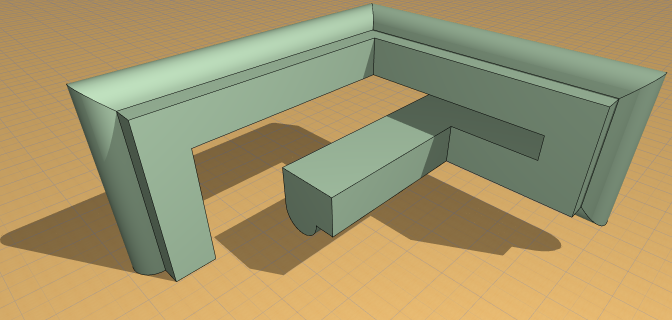

  4. Dvojklikem dokončete vytažení po dráze.




Referenční bod vytažení po dráze

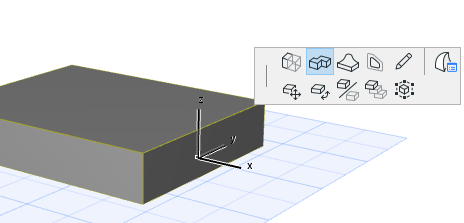

Bod stěny morfu, na který kliknete, a vyvoláte tak plovoucí paletku, je referenční bod vytažení po dráze (bod, kterým budete vytahovat hmotu).

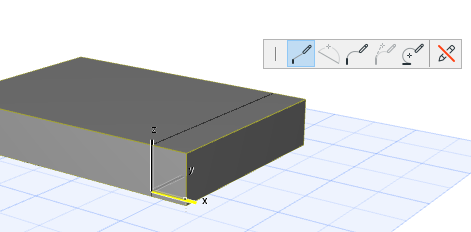

Nicméně referenční bod můžete změnit i po zvolení příkazu vytáhnout po dráze, stačí kliknout kamkoli na plochu vytahované stěny (nebo jejího obrysu):
