Zobrazení prostupu ve 3D

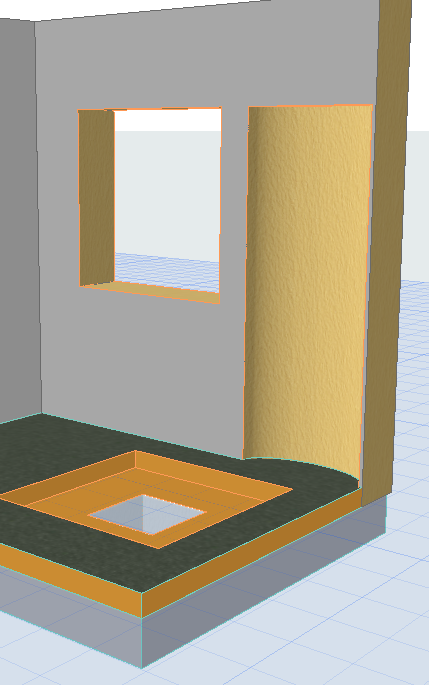

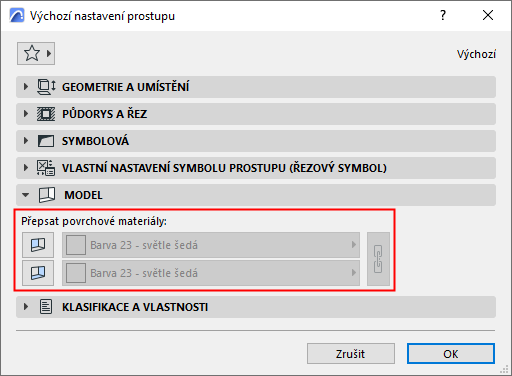

Výchozí nastavení: v prostupu jsou zobrazené povrchové materiály hostitelského prvku, bez přepsaných povrchů.

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

Přepsané povrchové materiály prostupu

Povrchové materiály stran a nebo konců prostupu můžete přepsat.

  • Strany: strany hmoty prostupu, která prořezává hostitelský prvek
  • Konce: jeden nebo dva konce omezené hmoty prostupu, která koliduje s hostitelským prvkem, ale neprořezává jej úplně (např. nika nebo prohlubeň).
  1. Označte prostup.
  2. Otevřete nastavení Přepsat povrchové materiály
    • v Infopaletce nebo
    • na panelu Model v nastavení prostupu
  3. Aktivujte tlačítko pro koncové plochy a/nebo plochy stran
  4. Z nabídky vyberte libovolný povrchový materiál.
    Poznámka: Kliknutím na ikonu řetězu ("Propojit povrchy") nastavíte stejný povrchový materiál na konce i strany.

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

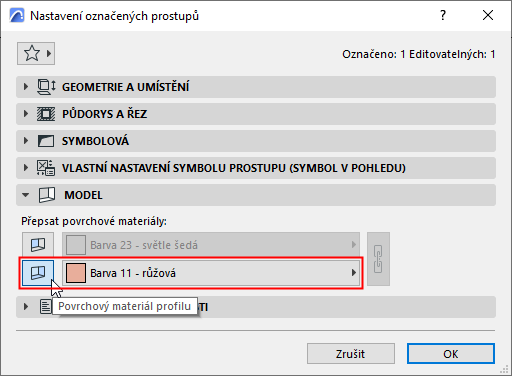

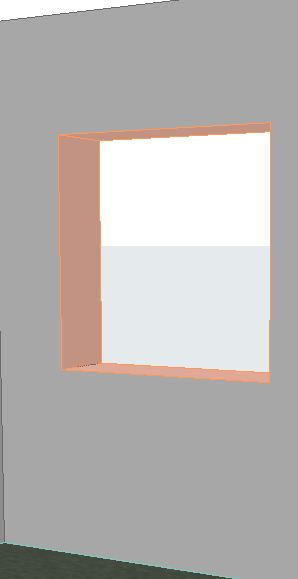

    Přepsání povrchových materiálů - strany

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

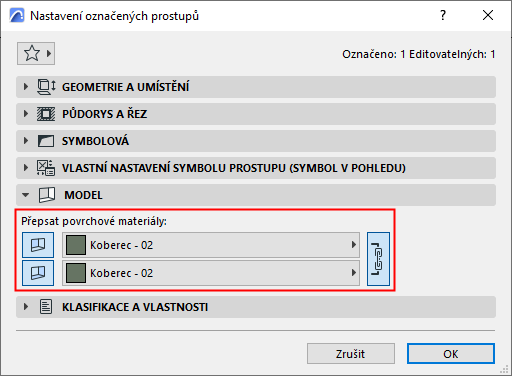

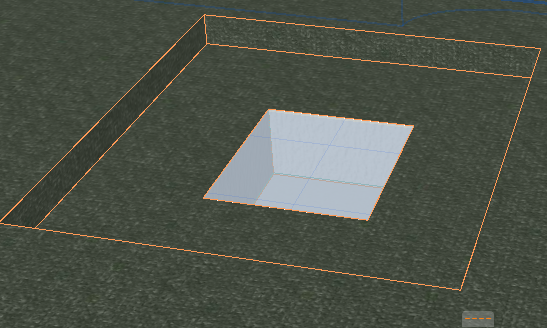

    Přepsání povrchových materiálů - strany i konce

Související téma

Povrchové materiály výplní otvorů v tabulce povrchových materiálů
