BIM Components

BIM Components na adrese BIMcomponents.com je veřejně přístupná stránka, na které najdete GDL objekty a povrchové materiály. Kdokoli může na portálu zdarma procházet, hledat, zobrazovat a dokonce stahovat objekty zde umístěné.

Pokud chce uživatel nahrávat vlastní prvky a povrchové materiály, komentovat a hodnotit jiné objekty, musí se nejprve registrovat pomocí platné emailové adresy.

Není nutné být uživatelem Archicadu nebo MEP Designeru pro přístup k BIM Components nebo pro nahrávání do něj.

Co umožňuje BIM Components?

  • Vyhledat. Najděte konkrétní objekty nebo povrchové materiály. Objekty/materiály jsou zobrazeny s náhledovým obrázkem, popisem a interaktivním 3D zobrazením využívajícím doplněk GDL WebControl, který umožňuje objektem otáčet a upravovat jeho parametry.
  • Procházet. Pokud chcete, můžete pomocí klíčových slov a  “značek” procházet nejoblíbenější položky.
  • Registrovat se. Průběh je jednoduchý - zadejte emailovou adresu a vaše Graphisoft ID. Po úspěšné registraci obdržíte registrační číslo, které je nutné zadat před sdílením objektů nebo materiálů z MEP Designeru.
  • Sdílet. Můžete sdílet jak samotné GDL objekty a soubory LCF (knihovní kontejnery), tak i povrchové materiály. (LCF soubory použijte, pokud chcete sdílet celou sadu objektů.) Součástí procesu sdílení je i výběr jazykové šablony, která obsahuje sadu atributů, a zajistí tak, že objekt bude fungovat správně i ostatním.
  • Zapojit se. Můžete komentovat a hodnotit položky, které najdete, a pomoci tak ostatním uživatelům hledat své položky a vývojářům vyvíjet objekty ještě lepší.

    Více informací o těchto funkcích najdete přímo na portálu BIM Components na adrese BIMcomponents.com.

Získání registračního čísla pro BIMcomponents.com

Abyste mohli nahrávat prvky na BIMcomponents.com, potřebujete registrační číslo. Jakmile registrační číslo máte, stačí ho zadat jednou. (Je uvedeno také v okně Informace o licenci, dostupném z nabídky Nápověda.)

Sdílení objektů na BIM Components

Poznámka: Abyste mohli nahrávat prvky na BIMcomponents.com, potřebujete registrační číslo. (Viz , výše.)

Objekt můžete na BIM Components nahrát jedním z následujících postupů:

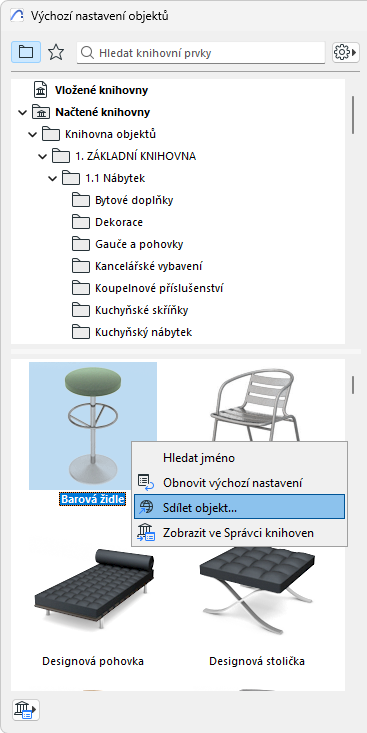

Vyberte objekt v okně nastavení objektu (zobrazení Knihovny) a použijte příkaz Sdílet GDL objekt na jednom z těchto míst:

  • v kontextové nabídce
  • tlačítkem ve spodní části dialogového okna.
  • v menu Soubor > Knihovny a objekty > Sdílet objekt

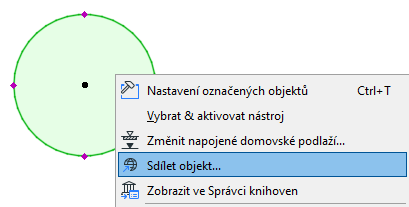

  • příkazem Sdílet objekt v kontextovém menu vloženého objektu.

    ShareObject.png     ShareObjectFP.png

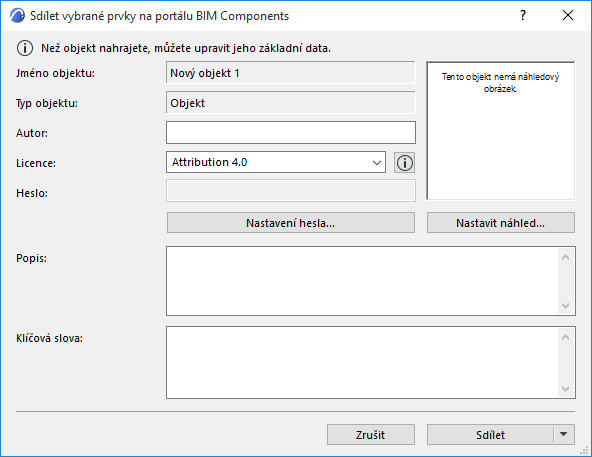

Zobrazí se okno sdílet označený prvek.


Poznámka: Než bude sdílení objektu pokračovat, bude na pozadí provedena kontrola, která má za úkol zkontrolovat parametry objektu (například copyright) a platnost licence uživatele.

Podle potřeby upravte následující informace.

  1. Zadejte autora. (Pokud necháte toto pole prázdné, bude použito jméno, které jste zadali při registraci na portále BIMcomponents.)
  2. Vyberte licenci. Dostupné jsou následující licence (pro detailní popis jednotlivých možností licencí klikněte v dialogovém okně na tlačítko Info)
    • Public Domain Dedication 1.0. Prvek s touto licencí je volným dílem; kdokoliv jej může kopírovat, upravovat a rozšiřovat.
    • Attribution-NoDerivs 3.0. Prvek s touto licencí může být kopírován a rozšiřován - i pro komerční účely, ale pouze s uvedením autorství. Prvek nemůže být upravován.
    • Attribution-NoDerivatives 4.0: Novější verze Attribution-NoDerivs 3.0 licence.
    • Attribution 4.0: Prvek s touto licencí můžete dále sdílet (rozmnožovat a distribuovat materiál prostřednictvím jakéhokoli média v jakémkoli formátu) a upravovat (remixovat, změnit a vyjít z původního díla pro jakýkoliv účel, a to i komerční)
    • Attribution-ShareAlike 4.0: Prvek s touto licencí můžete dále sdílet (rozmnožovat a distribuovat materiál prostřednictvím jakéhokoli média v jakémkoli formátu) a upravovat (remixovat, změnit a vyjít z původního díla pro jakýkoliv účel, a to i komerční). Pokud budete toto dílo upravovat, pozměňovat nebo na něj navazovat, musíte svoje odvozená díla vystavovat pod stejnou licencí jako původní dílo.
      Poznámka: Další z typů licence, “komerční,” může být přiřazena z okna editoru GDL prvků. Nicméně objekt s tímto copyrightem nemůže být sdílen na portál BIMcomponents.com.

      Viz Editor GDL objektů.

  3. Heslo (není dostupné pro licenci Public Domain). Klikněte na tlačítko nastavit heslo a zadejte potřebné heslo. Takové objekty pak můžou být prohlíženy a staženy, uživatelé je ale nemůžou bez hesla otevřít a upravovat. Pokud již objekt heslo má, můžete jej tlačítkem změnit heslo změnit.
  4. Popis a klíčová slova. Vložením popisu a klíčových slov popište objekt. Funkce vyhledávání objektů v MEP Designeru prohledává mimo jiné tato pole podle zadaných hledaných výrazů. Ačkoliv je toto pole volitelné, doporučujeme objekt detailně popsat, včetně jeho funkce nebo umístění, bude jej pak snazší najít.
  5. Po nastavení předchozích voleb vyberte jednu z možností:
  • Sdílet nebo
  • Sdílet a uložit. (Tato volba uloží všechny změny jak na portál BIMcomponents.com, tak do vložené knihovny.)

    příkaz sdílet a uložit není dostupný v následujících případech:

    • pracujete v Teamworku a nerezervovali jste si objekt nebo
    • nebo byl objekt otevřen ze souboru kontejneru (.lcf)

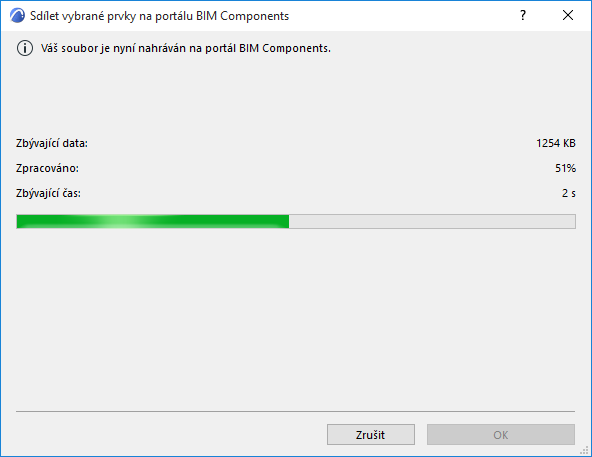

Během sdílení nemůžete pracovat v MEP Designeru. V okně je zobrazen postup nahrávání.
