Uložení 2D prvků jako popiska

Pomocí této funkce můžete vytvořit vlastní popisku tvořenou kombinací symbolů a vlastních textů - včetně autotextů.

1. Textová pole vložíte nástrojem Text.

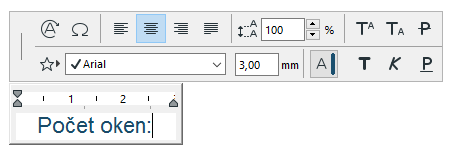

2. Zadejte požadovaný text.

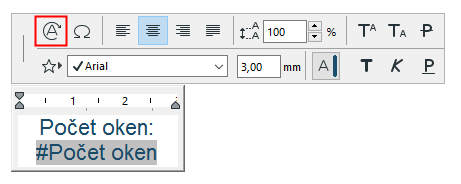

   Konkrétní informace o prvku (např. #PočetOken) můžete vložit pomocí autotextu.

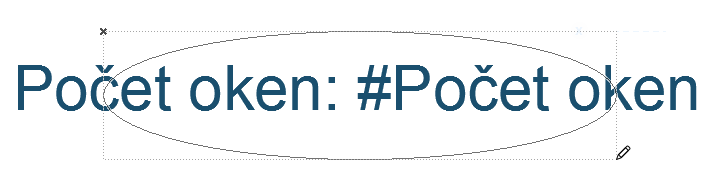

3. Pokud má mít popiska např. rámeček, použijte běžné 2D nástroje (např. čáru) a rámeček libovolného tvaru kolem textu nakreslete.





   Tip:

   • Pokud popiska obsahuje autotexty, zvažte při kreslení rámečku informace obsažené v autotextu (např. počet znaků nebo celková délka textu) a rámeček tomu přizpůsobte.
   • Mohlo by být dobré umístit střed textového bloku a rámečku na stejné místo a textovému bloku na střed nastavit kotevní bod.

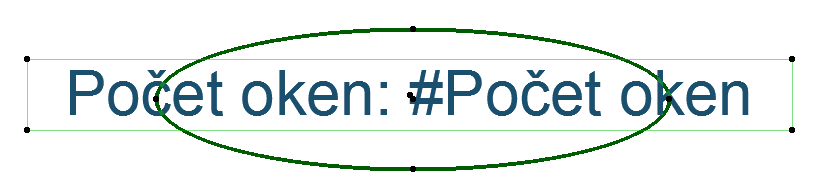

4. Označte všechny 2D prvky.

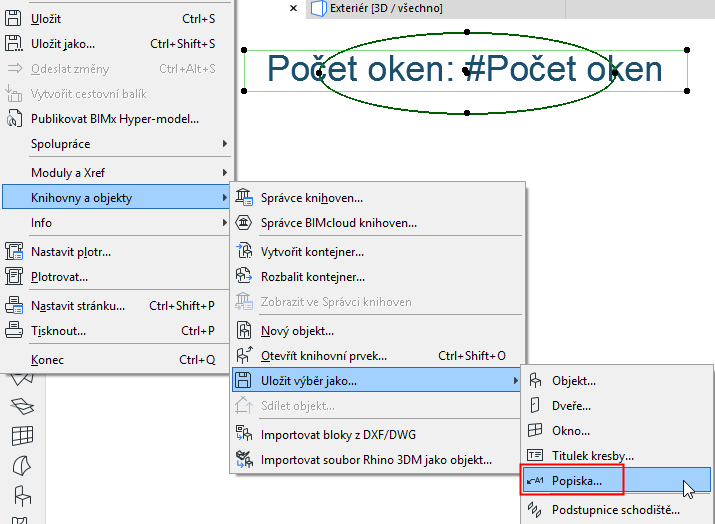

5. Použijte příkaz Soubor > Knihovny a objekty > Uložit výběr jako a vyberte Popiska.

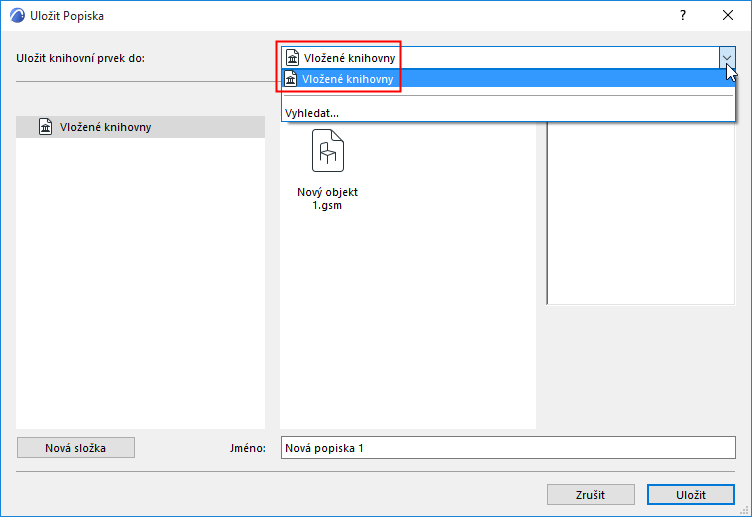

6. V okně Uložit popisku, které se následně objeví, zadejte jméno a vyberte cílovou složku objektu:
   • Vložená knihovna (výchozí volba. Doporučujeme prvky vytvořené speciálně pro daný projekt ukládat do vlastních vložených knihoven.)
   • BIMcloud knihovna připojená k projektu
     Poznámka: Abyste mohli prvky ukládat do BIMcloud knihoven, musíte si knihovnu nejprve rezervovat.
   • Připojená knihovna

     Můžete také kliknout na volbu Nová složka a vytvořit ve vybrané knihovně novou složku.





7. Objeví se okno Změnit základní nastavení popisky. V něm můžete nastavit pera a výplně nové popisky. Po vložení popisky do projektu můžete tyto atributy dále měnit v nastavení popisky.

   Pokud chcete k nové popisce přidat informace (např. klíčová slova pro účely hledání), klikněte na Změnit podrobnosti v levém dolním rohu.

8. Kliknutím na OK zavřete okno.

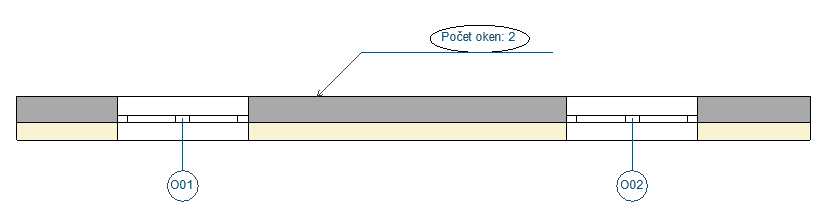

9. Vložte novou popisku. Pokud je popiska připojena k prvku, budou v autotextu zobrazeny dostupné informace.

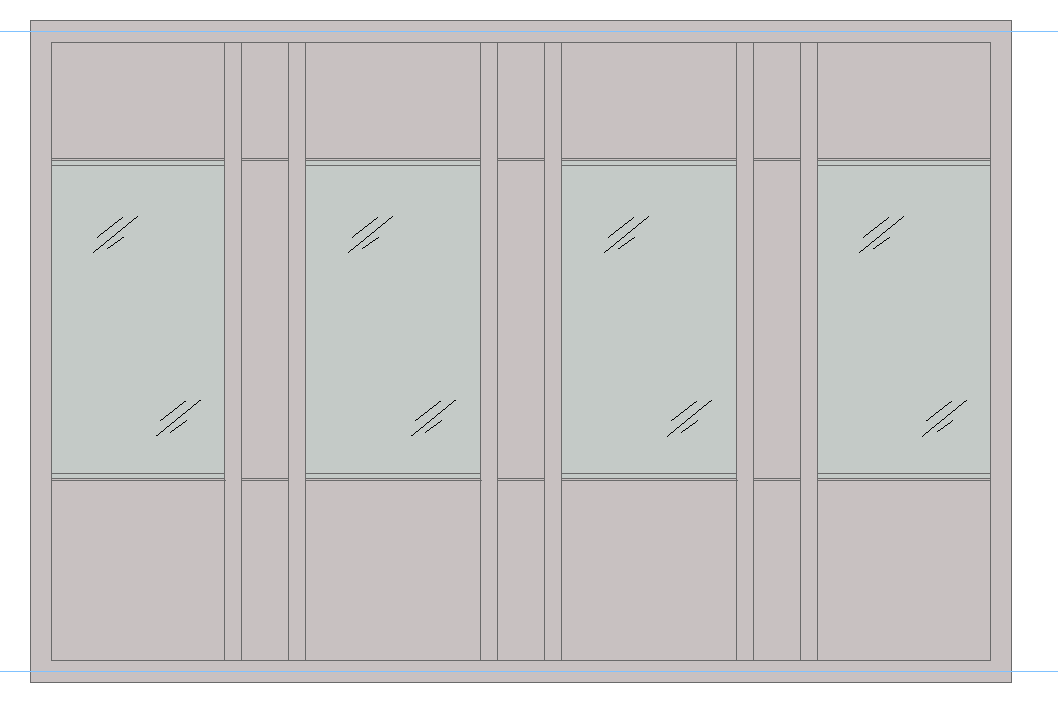

Příklad: Symbol pevného zasklení (popiska)

V tomto příkladě je vlastní popiska tvořena pouze jednoduchými čárami, které mají znázorňovat pevné zasklení. Popiska je bez rámečku.

Je použita na pevně zasklené panely lehkého obvodového pláště (příkazem Dokument > Anotace > Popsat komponenty označených prvků).

Viz také Popisování lehkých obvodových plášťů.
