Ukládání obdélníkových dveří a oken z prvků 3D modelu
- Vytvořte požadovaný 3D model dveří nebo okna v projektu pomocí konstrukčních nástrojů (deska, zeď, síť, střecha atd.). Doporučujeme kreslit v rovině XY a v úrovni projektového počátku.
- Označte prvky ve 3D okně. Můžete použít libovolné nastavení 3D zobrazení.
Více informací o různých průmětech najdete zde: Nastavení 3D průmětu objektu.

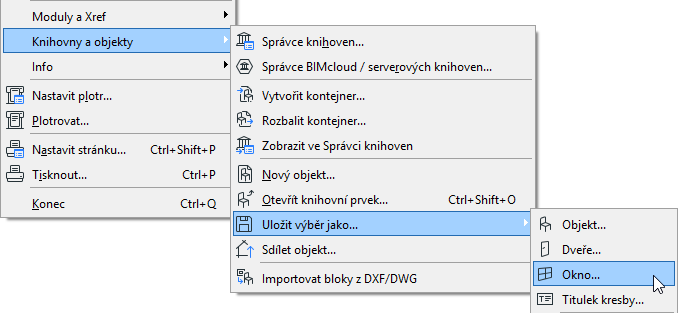

- Ve 3D můžete označené prvky uložit příkazem Soubor > Knihovny a objekty > Uložit výběr jako a vyberte možnost Okno nebo dveře.
- Nyní musíte určit roviny modelu, která reprezentuje rovinu zdi, do které budou okna/dveře vkládány: můžete zvolit aktuální pracovní rovinu, nebo vodorovnou rovinu. (Toto je zásadní, pokud ukládáte například upravený morf, který vznikl převedením dveří, takže není ve vodorovné rovině.)
- V okně Uložit dveře (Nebo uložit okno) zadejte jméno a vyberte složku, do které chcete nový prvek uložit:
- Klikněte na tlačítko Uložit.
- Objeví se okno Změna základního nastavení objektu. V něm můžete nastavit výchozí nastavení povrchových materiálů, výplní a per nového knihovního prvku. Po vložení prvku do projektu můžete tyto atributy dále měnit v nastavení objektu.
Pokud chcete, můžete přidat také další informace o vašem knihovním prvku (například klíčová slova, pomocí kterých bude možné objekt vyhledat v okně nastavení objektu nebo na BIM Components), klikněte na tlačítko Změnit podrobnosti vlevo dole.
- Klikněte na OK.
- Do projektu jej pak vložíte nástrojem Okno (nebo Dveře). Všimněte si, že vytvořené objekty lze natahovat, ale objekt bude po natažení zdeformován, protože v jeho popisu nebylo popsáno použití parametrů.
Více informací o úpravách výsledných knihovních prvků najdete zde: Úprava vlastních knihovních prvků a komponentů.
