Režim úprav pro sloupy složené z více segmentů

Upravujte každý ze segmentů složeného sloupu zvlášť v režimu úprav. Režim úprav je ideální pro grafickou úpravu detailů geometrie.

Vstup do režimu úprav

V jakémkoliv zobrazení modelu vyberte sloup složený z více segmentů a proveďte jednu z následujících možností:

  • Klikněte na tlačítko Upravit, které se u prvku objeví.
  • Použijte příkaz 3D model > Spustit režim úprav sloupu.

Využití režimu úprav

V režimu úprav je běžná Nástrojová paletka nahrazena pouze výběrovými nástroji a paletkou zobrazení.

  • Ikonou oka u volby Prostředí vypnete/zapnete viditelnost zbytku prvků modelu budovy (tj. všech kromě označeného sloupu). Ostatní prvky modelu nemůžete v režimu úprav editovat.
  • Z paletky zobrazení také můžete otevřít okno nastavení celého sloupu.
  • Okno nastavení, které můžete otevřít z infopaletky, se týká pouze jednotlivých segmentů.
    Poznámka: Barvu tlačítka Upravit a nástrojové paletky v režimu úprav lze přizpůsobit v Volby > Pracovní prostředí > Informátor a zadávání souřadnic.

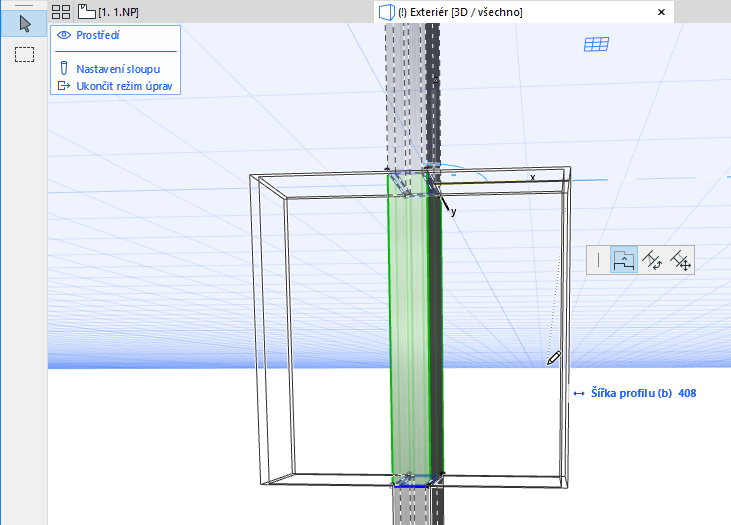

Upravit můžete například profil segmentu sloupu pomocí modifikátorů.



Ukončit režim úprav

Použijte jeden z následujících postupů:

  • Stisknete Esc
  • V paletce zobrazení klikněte na volbu Ukončit režim úprav.
  • Použijte příkaz 3D model > Ukončit režim úprav sloupu.

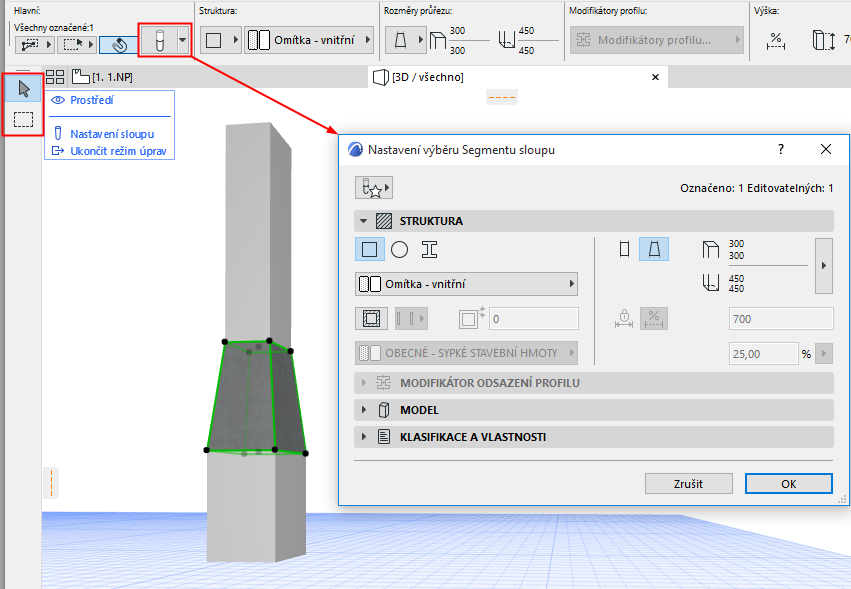

Klikněte na Nastavení sloupu v paletce zobrazení pro otevření okna nastavení vybraného segmentu.

Viz Nastavení struktury sloupu / segmentu.
