Zobrazení dveří a oken v půdorysu

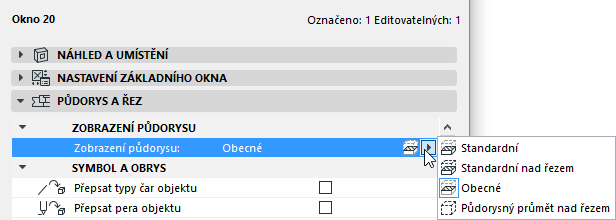

Zobrazení půdorysu: Symbolicky vs. Standardní

Nastavením zobrazení půdorysu můžete určit, jak bude okno nebo dveře zobrazeno:


  • Obecné (výchozí nastavení): Toto je standardní symbol vybraného objektu.
  • Půdorysný průmět nad řezem: celý obrys prvku se zobrazí pomocí atributů části nad řezem.
    Poznámka: Na panelu půdorys a řez v okně nastavení dveří/okna definujte atributy pro části nad řezem (typ a pero čáry).

V případě šikmé zdi však můžete dát přednost realističtějšímu zobrazení okna: výběrem volby Standardní nebo Standardní nad řezem můžete zobrazit všechny části okna v šikmé zdi.

  • Standardní: zobrazí řez 3D modelem prvku a jeho část pod řezem (směrem dolů).
  • Standardní nad řezem: zobrazí řez 3D modelem prvku plus část prvku nad řezem (tedy část prvku, která je nad rovinou řezu půdorysu) a její spodní část v pohledu.

Atributy dveří a oken

Jsou dva způsoby, jak nastavit atributy (typ a pero čáry, výplň) dveří nebo okna v půdorysu:

  1. Použijte GDL atributy v nastavení okna/dveří (panel všechny parametry nebo grafické rozhraní nastavení). Tato metoda poskytuje velké množství čárových a výplňových parametrů, a umožňuje tak nastavit každou součást objektu detailně a samostatně.
  2. Použijte sadu 2D atributy na panelu půdorys a řez v okně nastavení dveří/okna. Tato metoda je zjednodušenou variantou předchozí, obsahuje méně nastavitelných parametrů.

    Více detailů najdete v kapitole Přepsání atributů GDL objektu dveří/oken.

Volby zobrazení modelu pro dveře a okna

Možnosti nastavení dveří a oken na panelu konstrukční prvky ve volbách zobrazení modelu ((Dokument > Zobrazení modelu > Volby zobrazení modelu) umožňují zobrazit dveře a okna v půdorysu úplně, pouze obrysy, jako prázdné otvory nebo vůbec a také umožňují zobrazit nebo skrýt jejich rozměry a značky.

Viz Volby zobrazení modelu pro konstrukční pohledy.

Chcete-li definovat zobrazení klik dveří / úchytek oken a čar otevření, použijte panel Úroveň detailů symbolů dveří a oken ve Volbách zobrazení modelu.

Viz Úroveň detailů symbolů dveří a oken.
